中微爱芯AD型RISC内核MCU AiP9E163概述

AiP9E163是一款AD型RISC内核MCU，内置4K x 16 bit MTP ROM、256 x 8 bit RAM、256 x 8 bit EEPROM，内部集成Timer0/1、T2、WKT、WDT、PWM、ADC、CRC。

主要特点

内核：8bit RISC

工作电压：1.8V~5.5V

工作模式：普通模式、低速模式、空闲模式、停止模式

工作电流：4.3mA（VDD=5V，FIRC=16MHz）

低速电流：25uA（VDD=5V，SIRC=65.5kHz）

空闲模式：8uA（VDD=5V，SIRC=65.5kHz）

停止模式：1uA（VDD=5V，FIRC=16MHz）

存储容量：256*8Bit RAM、256*8Bit EE、4K*16Bit MTP

时钟：内部16MHz高速振荡、内部65.5kHz低速振荡、外部20MHz高速晶振、外部32.768kHz晶振

低压复位：15 level选择（1.73V~3.5V）

低压检测：15 level选择（1.73V~3.5V）

中断：支持3个外部中断

一个CRC

定时器：2个8位定时器+1个15位定时器

PWM：6路PWM，支持互补输出

比较器：1路比较器，可选外部端口或者内部DAC作为其反相输入信号，且 DAC参考电压可选择VDD或VBG

ADC：12位AD转换器，支持14外部输入通道，2个内部电压通道VBG、1/4 VDD，参考电压可选VDD、VBG(1.2V)、VBG(2.56V)、VBG(2V)，PWM 可触发 ADC

封装形式：SOP20、SOP16、SOP14、SOP8、TSSOP20、QFN20

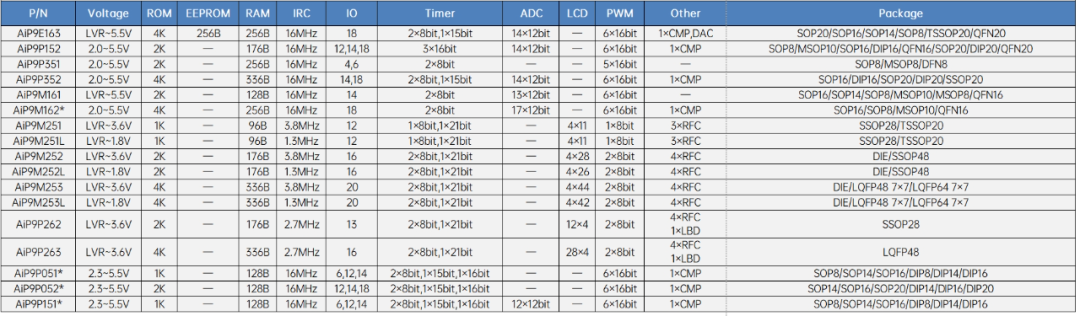

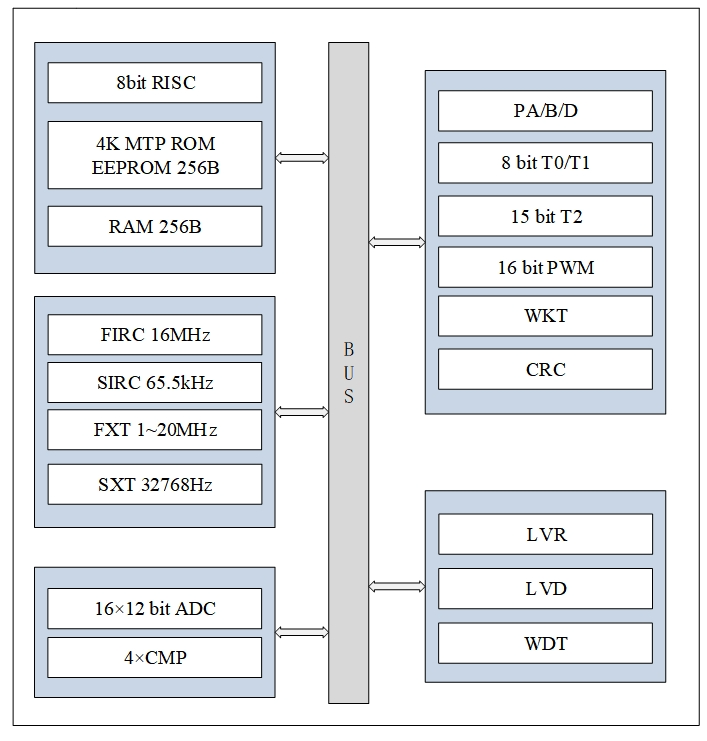

功能框图

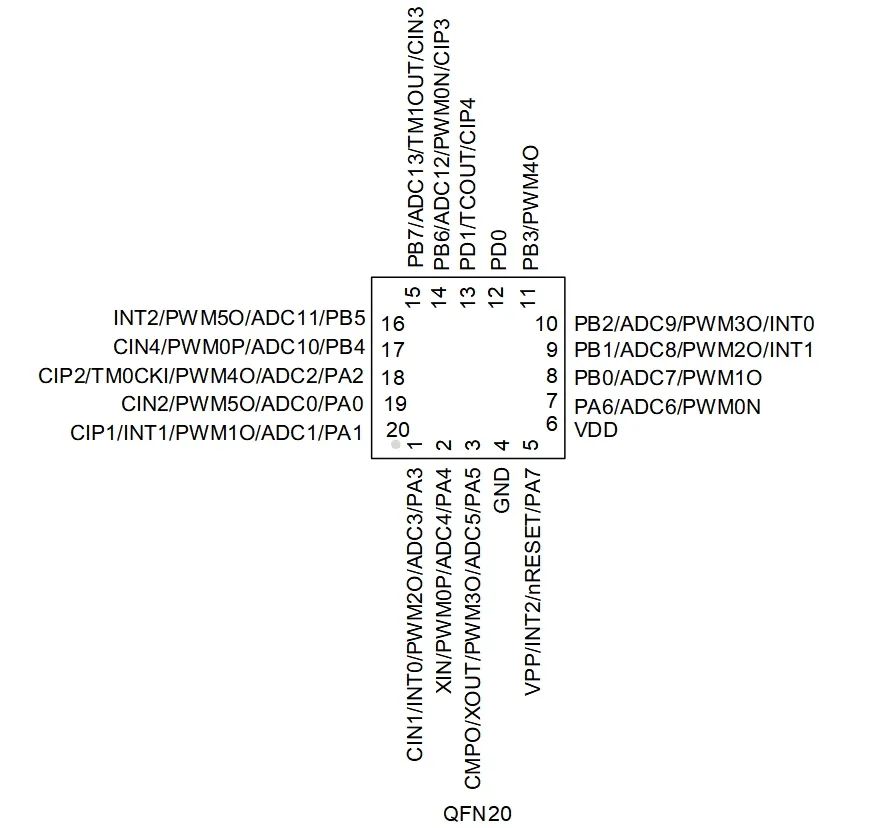

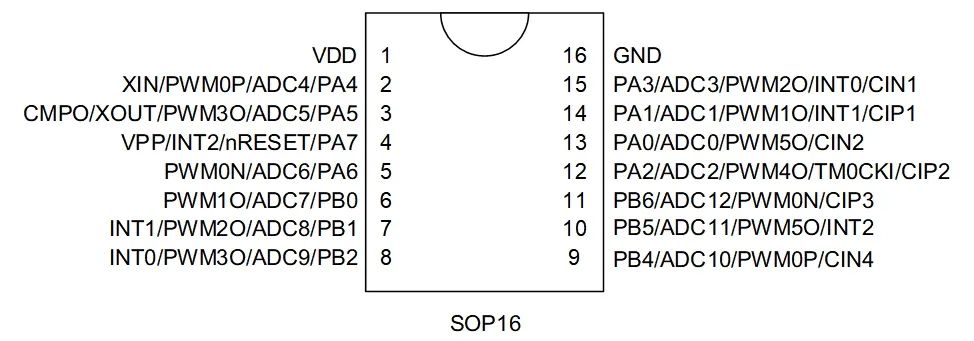

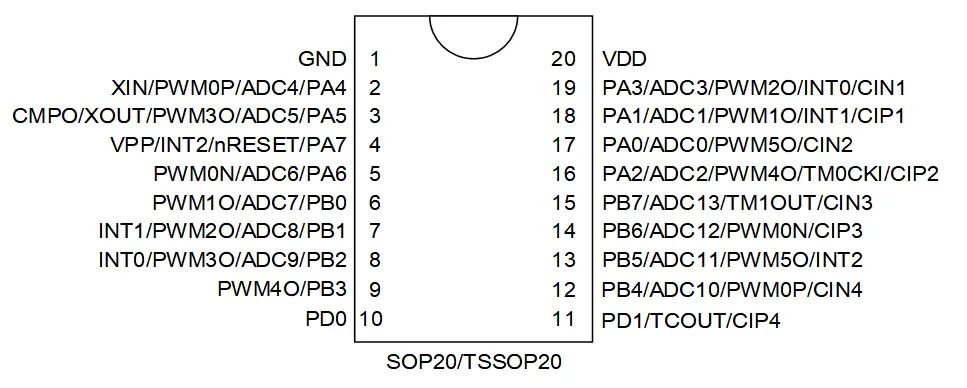

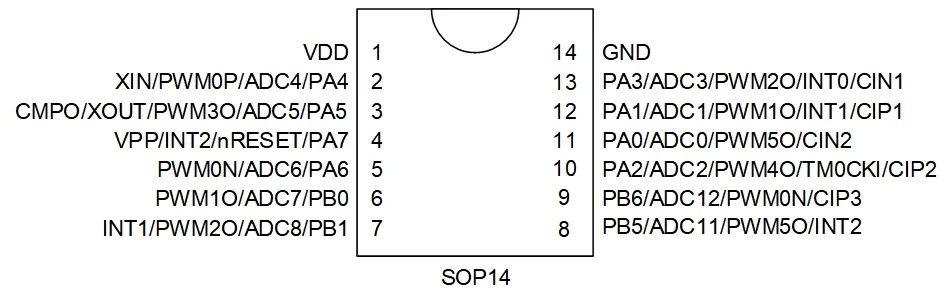

引脚排列图

应用领域

小家电、消费产品
