AiP8F3564触摸型8051内核MCU参数

AiP8F3564是一款触摸型8051内核MCU，内置64KB FLASH ROM、2KB XRAM、256B IRAM，内部集成Timer0/1/2/3/4/5、WT、WDT、CRC、MDU、UART0/1/2、SPI、I2C0/1、LCD、LED、TOUCH、OPA&CMP、12bit-ADC。

Main feature

主要特点

内核：1T 8051

工作电压：2.2V~5.5V

工作模式：普通模式、空闲模式、停止模式

工作电流：3.3mA（VDD=5V，fsys=16MHz）

空闲模式：0.36 mA（VDD=5V，fsys=32kHz）

停止模式：6uA（VDD=5V，fsys=16MHz）

存储容量：256B IRAM、2KB XRAM、FLASH 64KB

时钟：内部16MHz高速振荡、内部32kHz低速振荡、外部16MHz高速晶振、外部32.768kHz晶振

低压复位：4 level选择（2.1V~3.8V）

低压检测：16 level选择（2.0V~4.4V）

中断：22个中断源，优先级软件设置

一个CRC

MDU：乘法器/除法器，支持最高32位除以32位无符号除法

定时器：5个16位通用定时器+1个16位高级定时器

通信接口：3路UART，2路I2C，1路SPI

LED：最大支持8COM x 32SEG，支持调光模式、亮灭模式，256级亮度调节；支持逐点调光

LCD：最大支持8COM*32SEG，可配置偏压1/2、1/3、1/4Bias，可配置占空比1/4、1/5、1/6、1/8Duty

TOUCH：无电容触摸，48个按键通道

一路OPA

ADC：12位AD转换器，31个外部通道，1/4VDD内部通道；内部可选2V/3V/4V/VDD参考电压

封装：LQFP64、LQFP48、LQFP44、LQFP32、SOP32

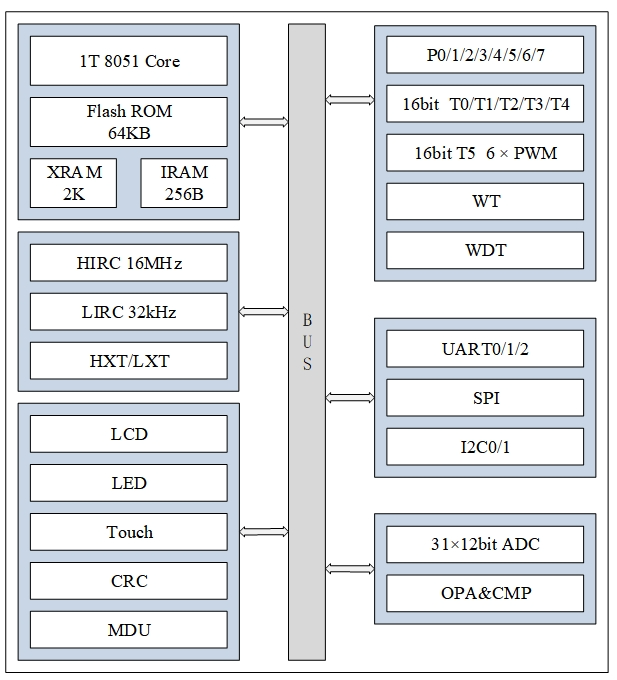

Functional block diagram

功能框图

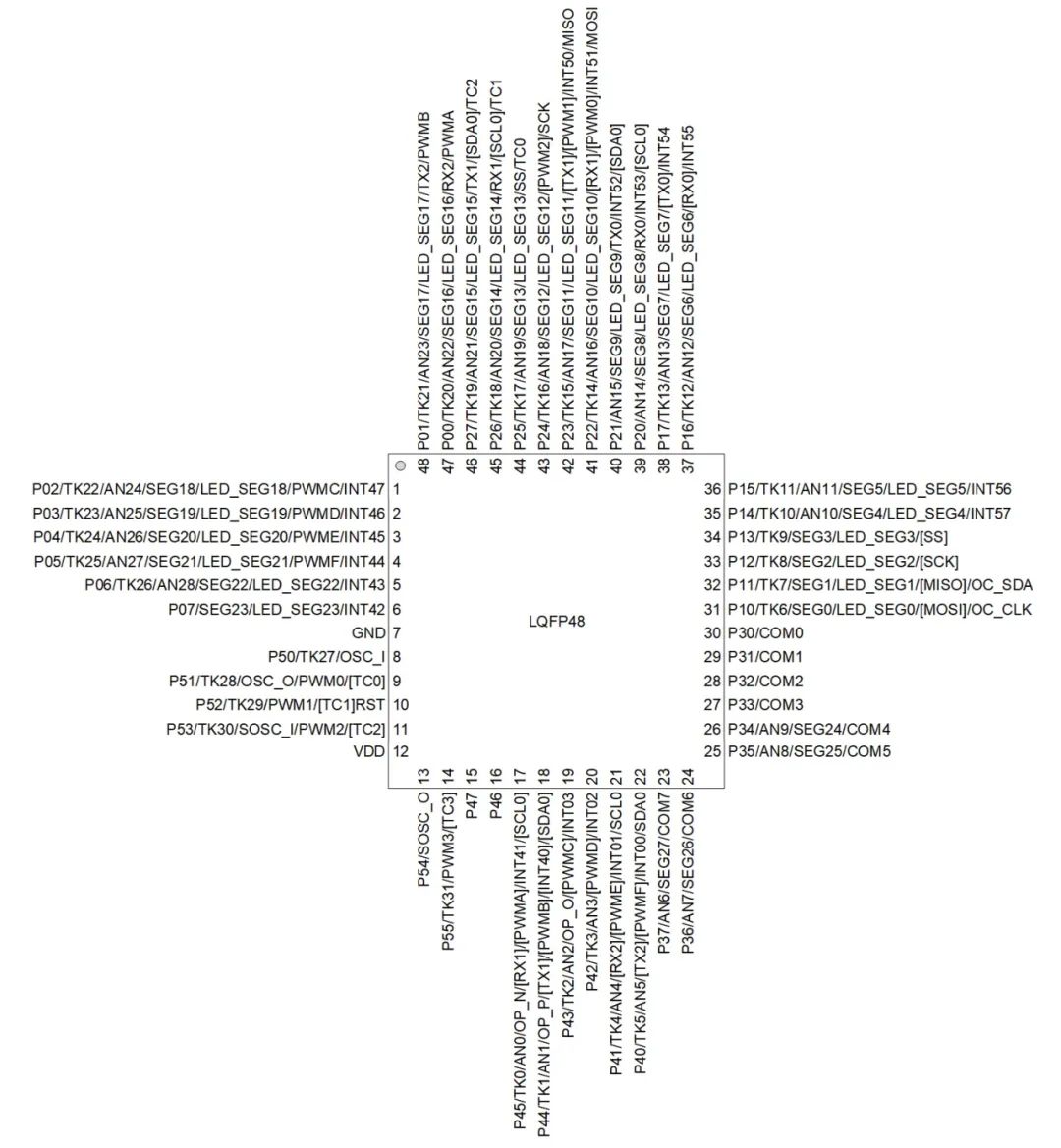

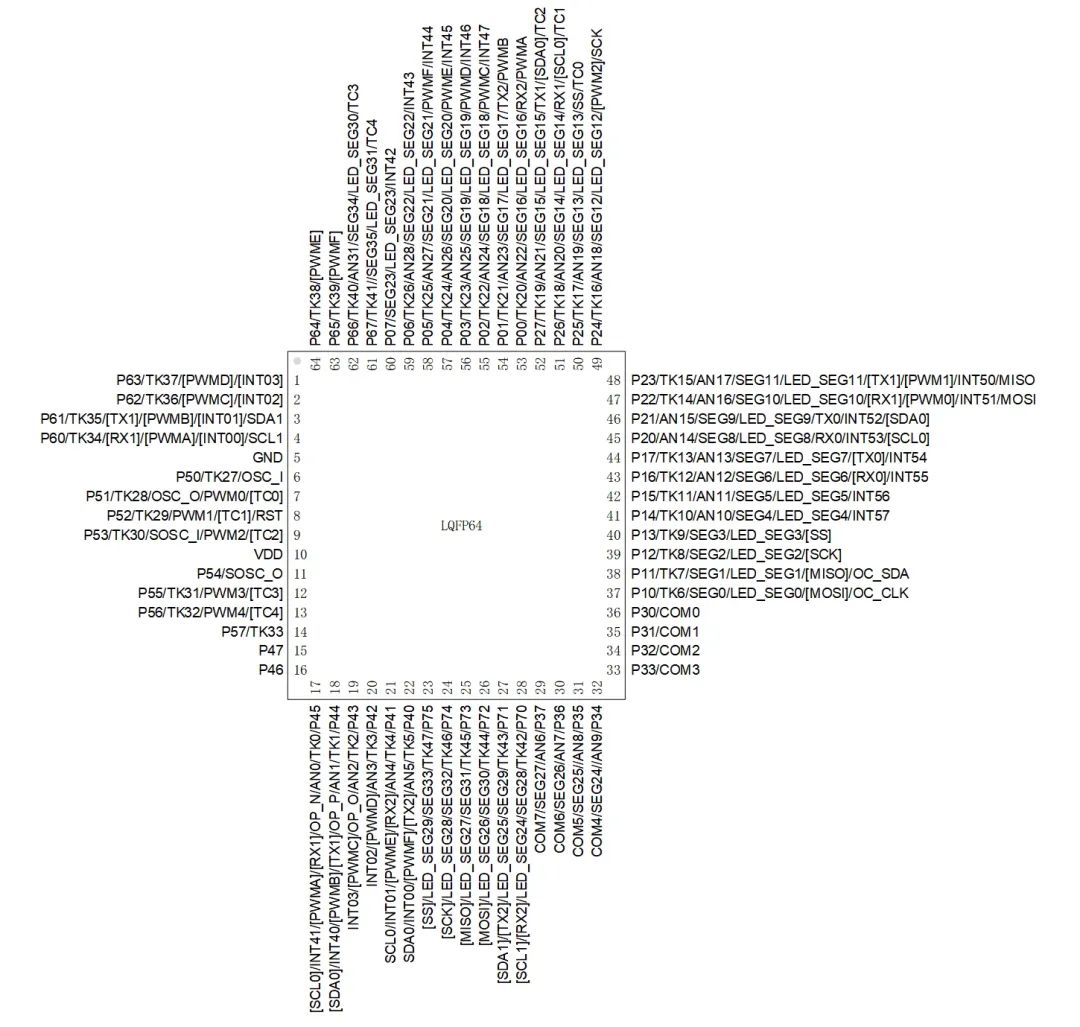

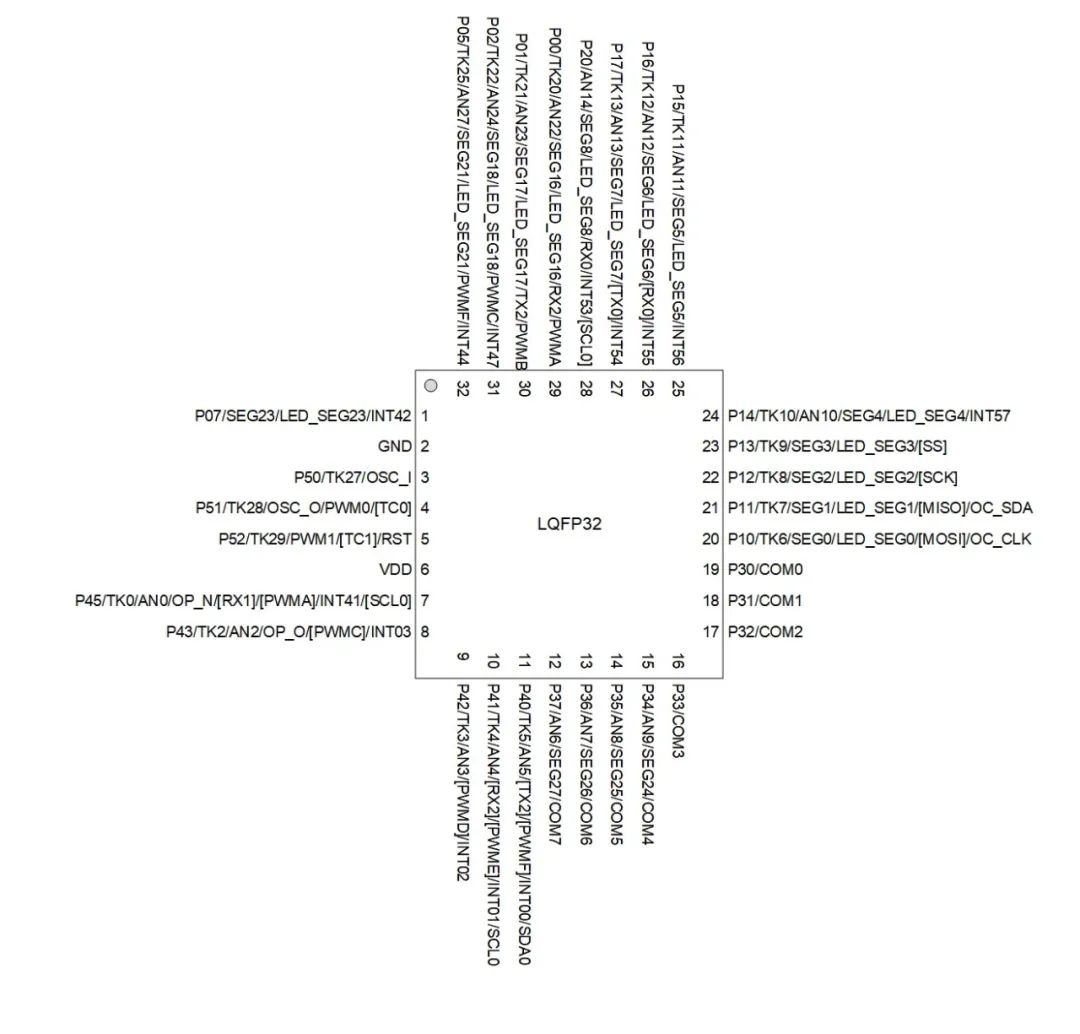

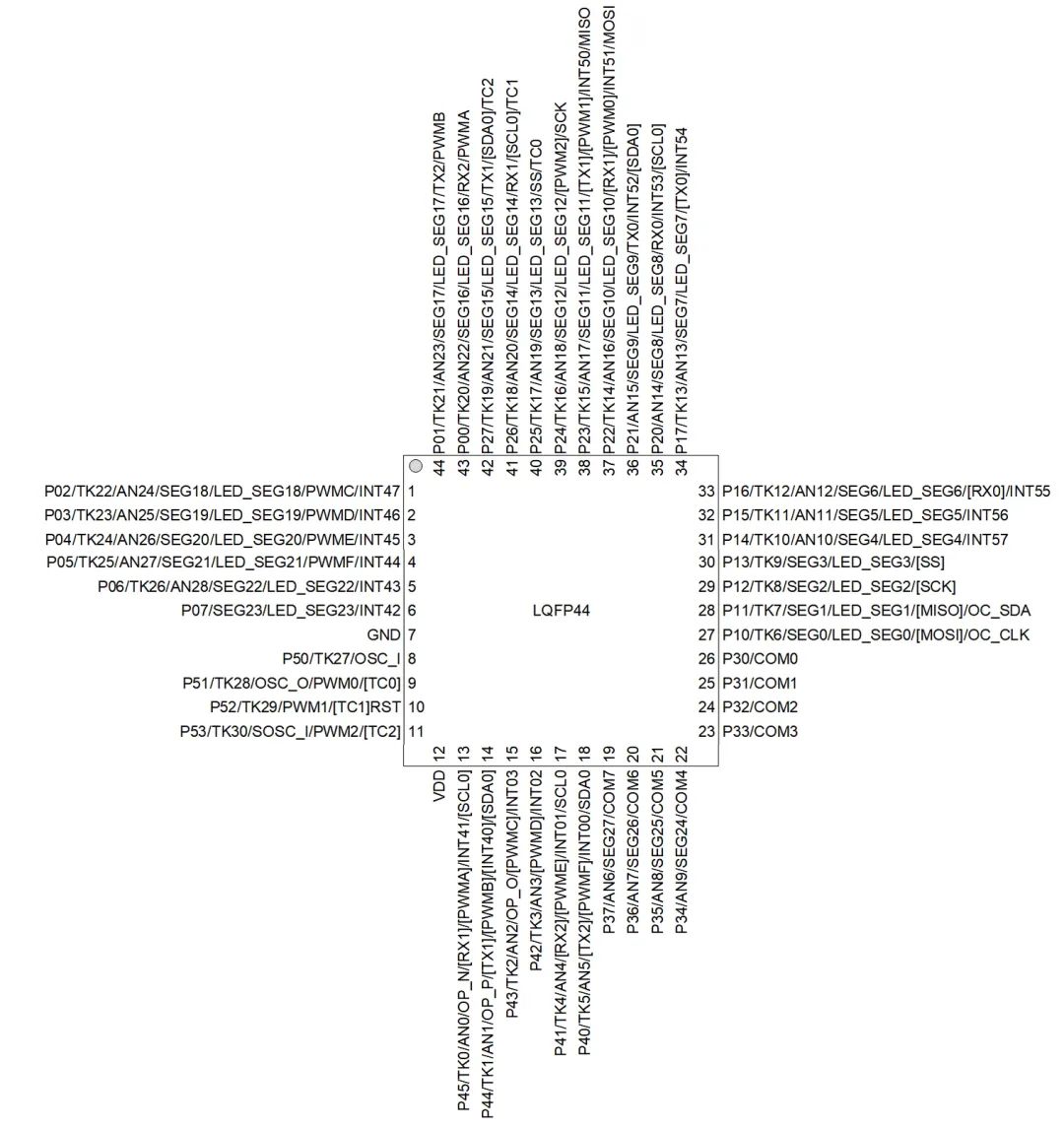

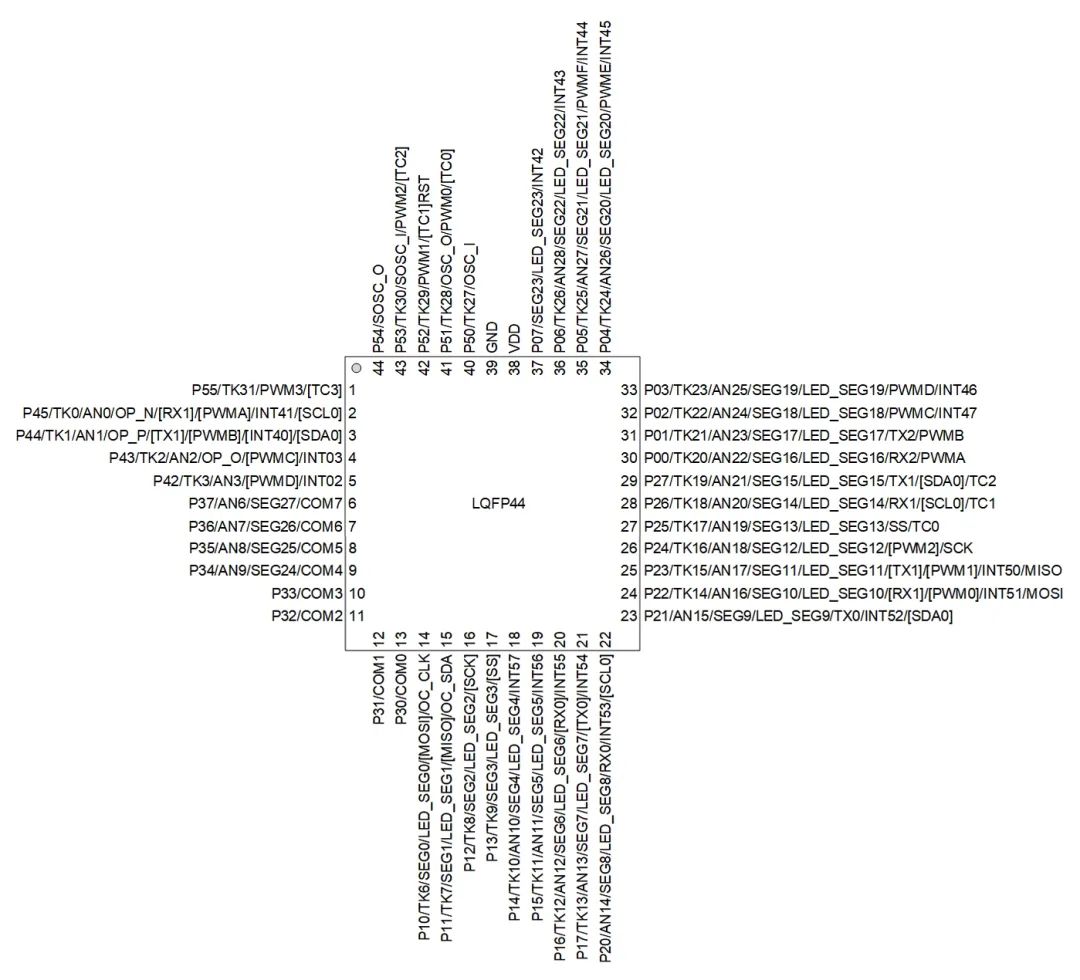

Pin arrangement diagram

引脚排列图

Application field

应用领域

Conclusion

结语

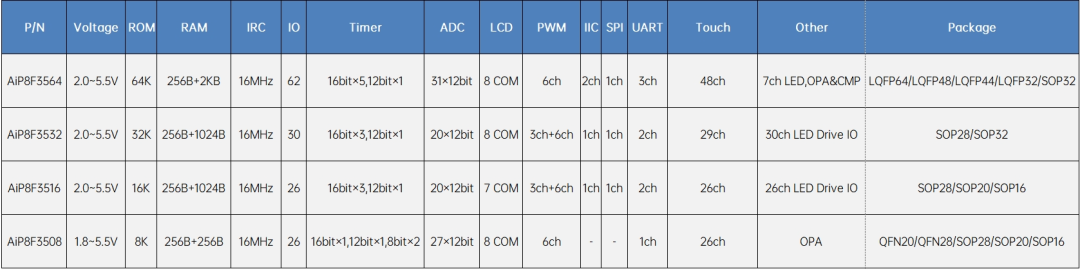

相关选型表：
