创建RX23E-A工程

本节学习项目开发，熟悉e2 studio和Smart Configurator，创建工程。

2.1 运行e2 studio，并打开workspace执行如下步骤：

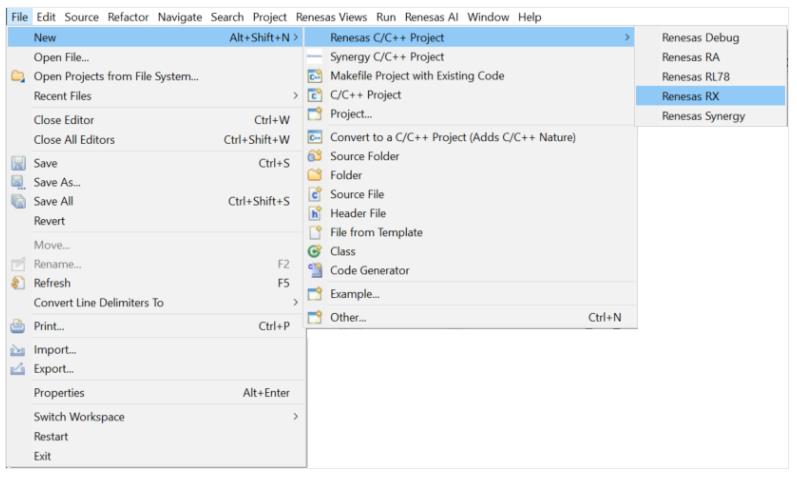

在菜单中选择“New”。

选择“Renesas C/C++ projectC。

下拉菜单中选择“Renesas RX”。

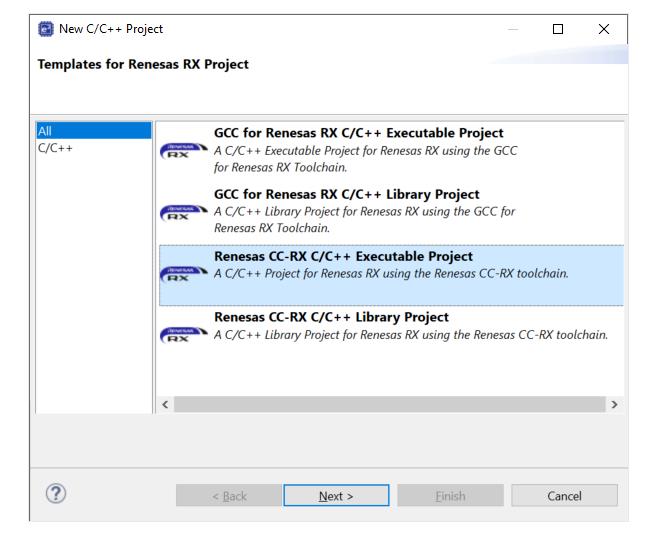

2.2 选择“Renesas CC-RX C/C++ Executable Project”，点击“Next“。

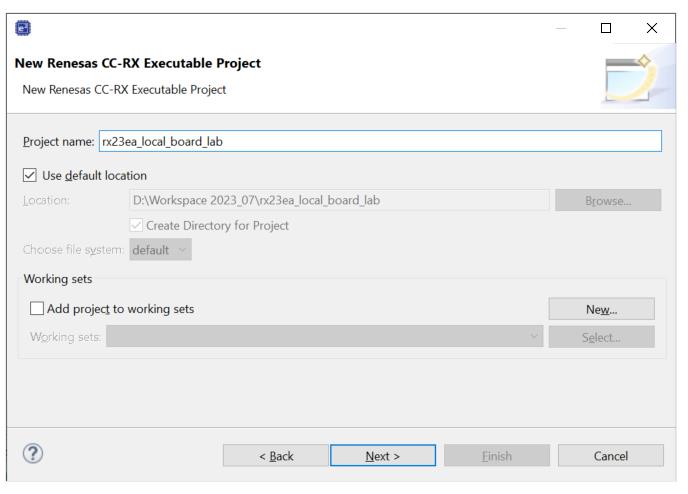

2.3 输入工程名字rx23ea_local_board_lab

您也可以自定义名称（但是不可以有中文、特殊字符），点击“Next”。

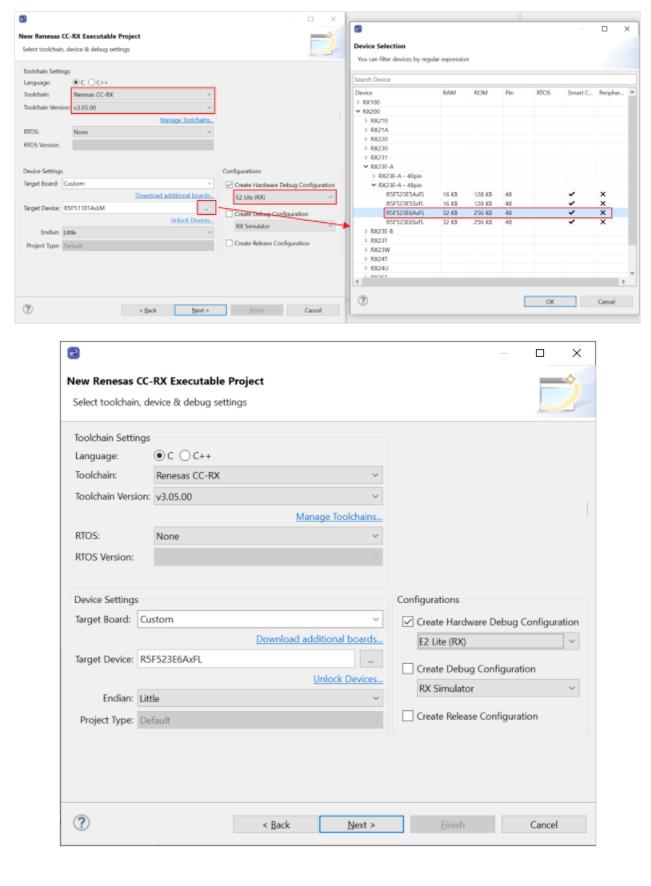

2.4

Toolchain Setting：确保CC-RX版本为“v3.05.00”

RTOS：保持默认选项“None”

Device Setting：Target Device选择“R5F523E6AxFL”

勾选“Create Hardware Debug Configuration”，并选择“E2 Lite (RX)”

点击“Next”。

2.5 确保已经勾选“Use Smart Configurator”，点击“Finish”。

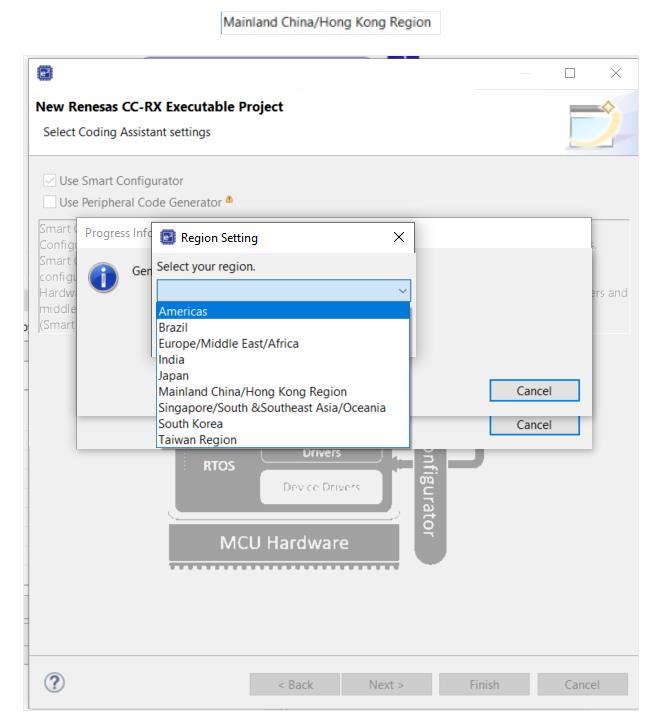

2.6 若弹出下面的对话框，请选择：

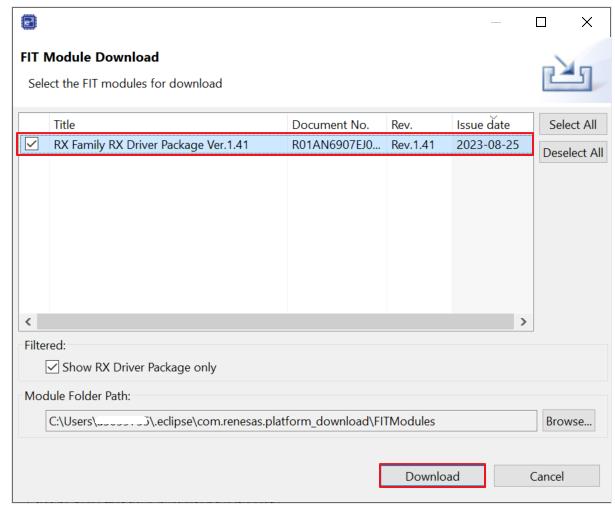

2.7 第一次使用时需要下载FIT Module

网络好时可以勾选RX Family RX Driver Package Ver1.41，并点击Download。也可以使用FITModules.zip文件，解压到Module Folder Path。

2.8 如果系统提示“Open the Smart Confugurator perspective”透视图，请勾选“Remember my decision”，再单击“Open Perspective”。

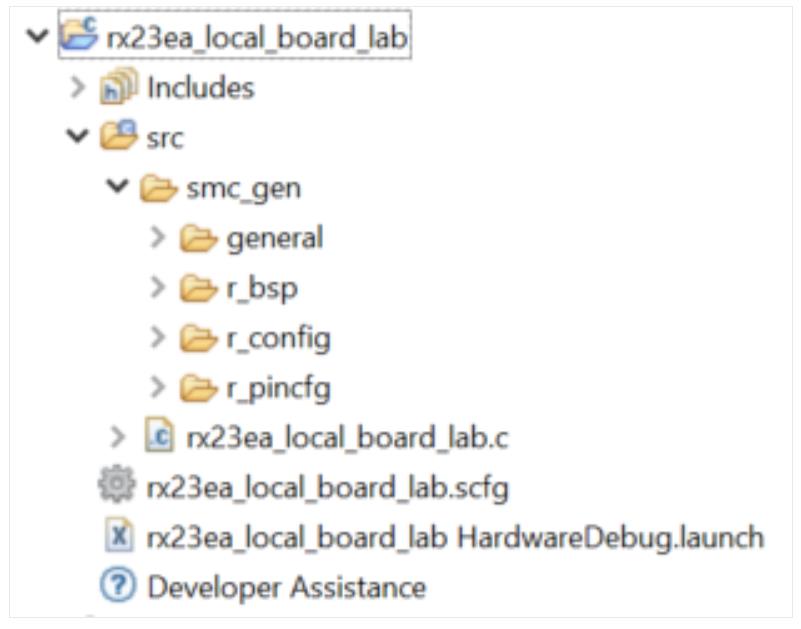

2.9 查看生成后的工程树

<工程名>.c文件中包含main()函数。

smc_gen文件夹中包含生成的文件夹和文件，需要注意，只能在以下提示信息之间添加用户代码，否则点击Generate Code时会覆盖所修改的内容。

/* Start user code for function. Do not edit comment generated here */
/* End user code. Do not edit comment generated here */

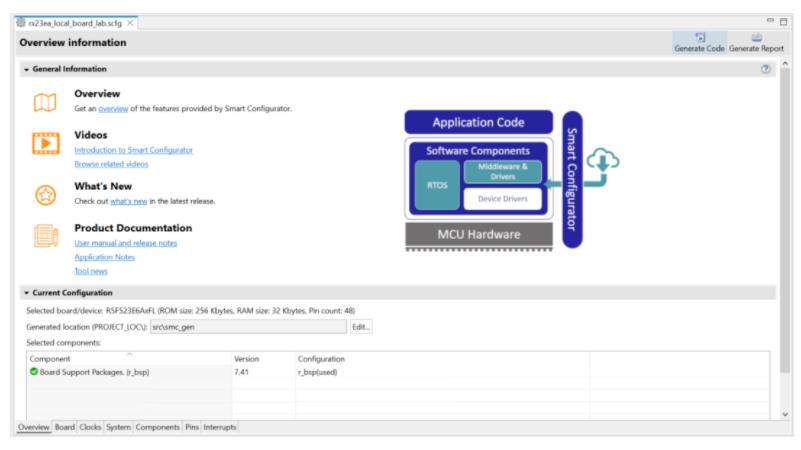

2.10 生成新工程后，会自动打开Smart Configurator窗口。

2.11 点击（锤子图标）编译代码（第一次编译时间会有些长）

这里也可以先不编译，等到下一章节时一起编译。
