esp32c3内置USB-Serial-JTAG的使用

1、介绍

一句话:esp32-c3内置了两个开发利器usb-serial和usb-jtag，只需要一条数据线即可进行程序烧录、在线调试、日志输出，大大方便了开发者；

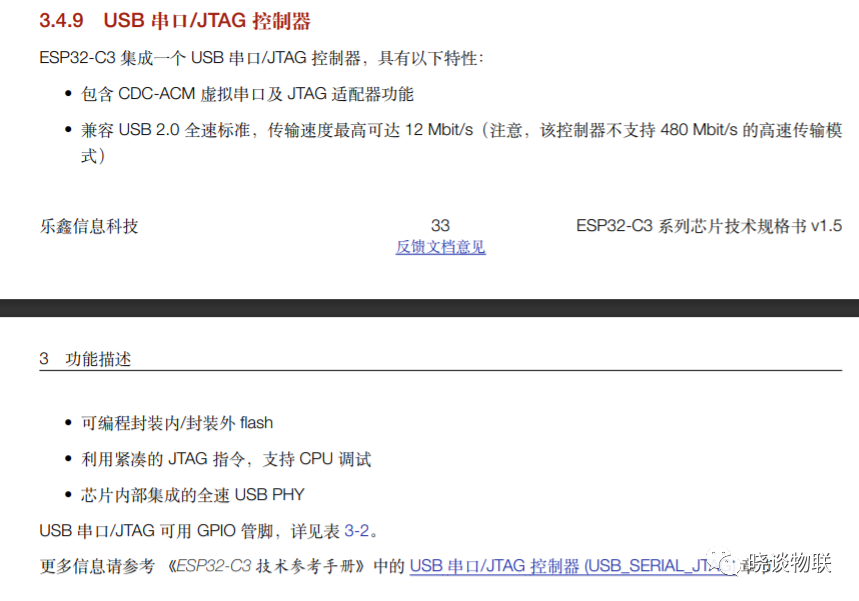

以下来自官方数据手册介绍

2、使用前置条件

1. ESP-IDF版本在4.4.+

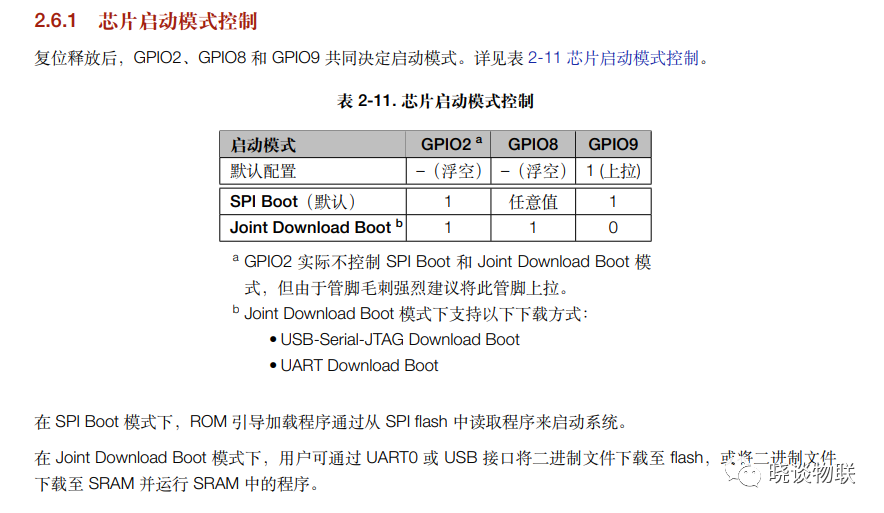

2. 下载固件引脚电平要求(关注Joint DownloadBoot模式的引脚)


3、USB-Serial使用

usb-serial可以用于 固件烧录 和 日志输出 为我们节省出一个UART口;

1. SDK配置，设置日志输出为内置USB
2. 配置下载方式

1. 硬件引脚连接

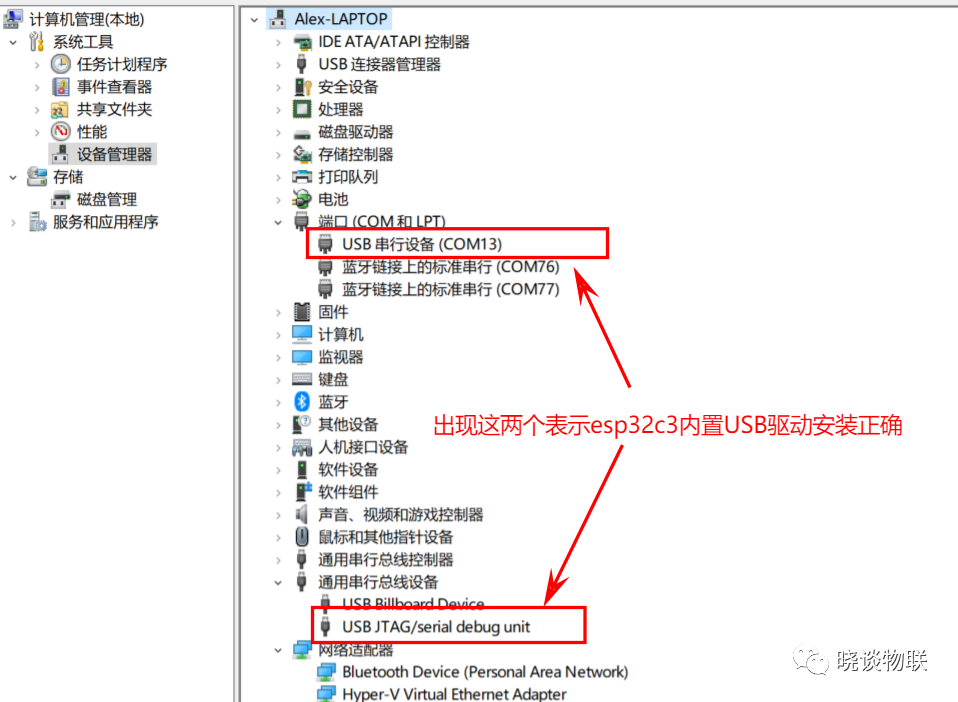

确认好驱动已经正常安装

1. 查看日志

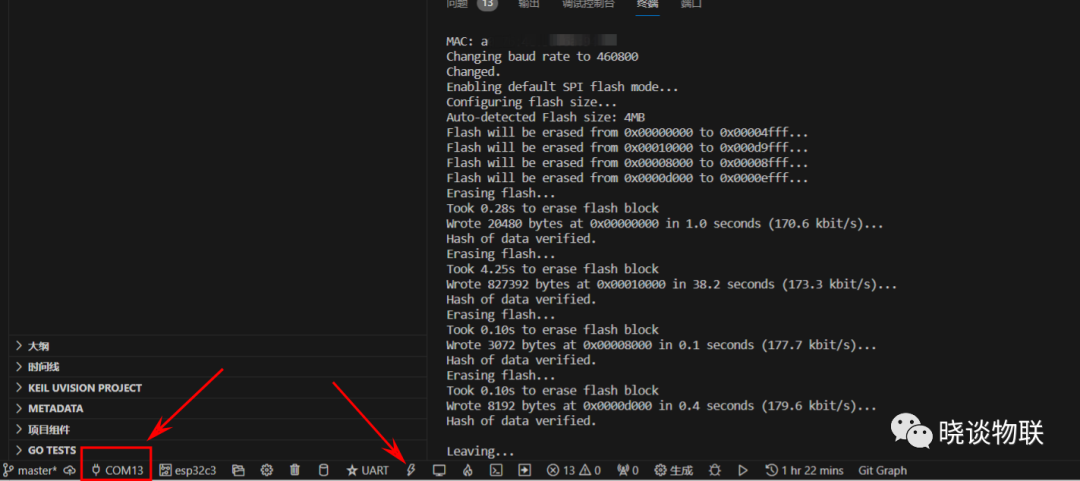

选择好esp32c3内置usb-serial在电脑端分配的com口，即可下载固件

4、USB-Jtag使用

usb-jtag用于固件下载和在线调试

配置SDK,同3.1步骤

配置下载方式

在VSCODE下选择芯片(每次重新选芯片之后记得需要重新执行idf sdk menuconfig进行配置)

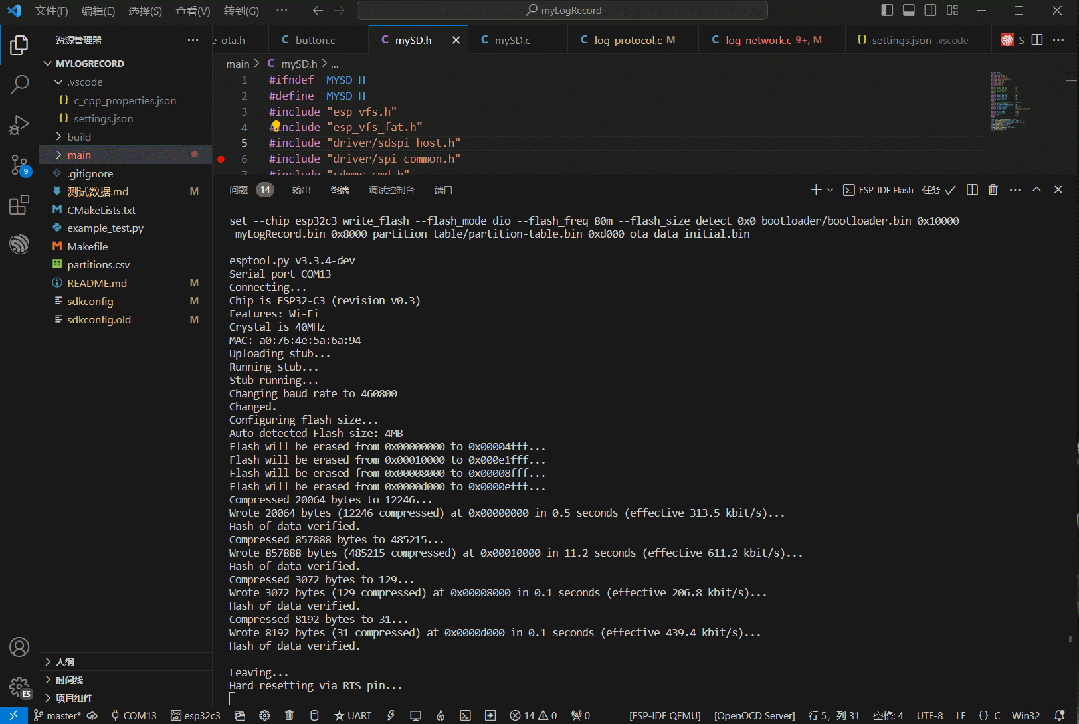

进行在线调试之前先把程序下载一遍

创建launch.json文件，内容如下

{
"version":"0.2.0",
"configurations":[
{
"type":"espidf",
"name":"esp32c3-debug",
"request":"launch",
"mode":"auto",
"skipVerifyAppBinBeforeDebug":false
}
]
}

文件解释

version：这个字段指示使用的 VSCode 调试器的版本。目前使用的是 0.2.0 版本。

configurations：这个字段列出了要进行的调试操作的配置选项。在这个示例中，我们只有一个配置。

type：指定要使用的调试器类型。在这里，我们使用 ESP-IDF 调试器。

name：这个字段是要启动的调试配置的名称。在这里，我们将其命名为 esp32c3-debug，您可以自己定义任何合适的名称。

request：指定 VSCode 通过调试器采取的行动。在这里，我们使用 launch 命令，在本地启动一个新的调试会话。

mode：指定要在调试会话中使用的调试模式。在这个示例中，我们使用 mode=auto，表示 VSCode 会根据情况选择本地或远程调试。

skipVerifyAppBinBeforeDebug：指示是否跳过应用程序二进制文件验证步骤，以便更快地启动调试。这是一个可选参数，默认设置为 false。

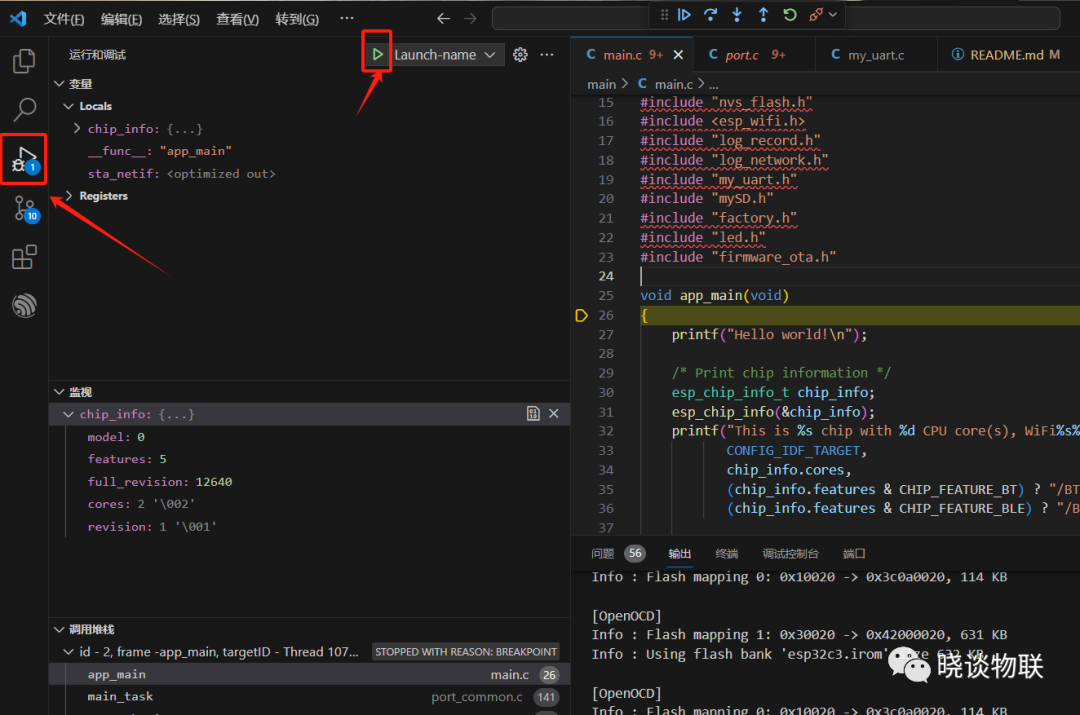

启动调试

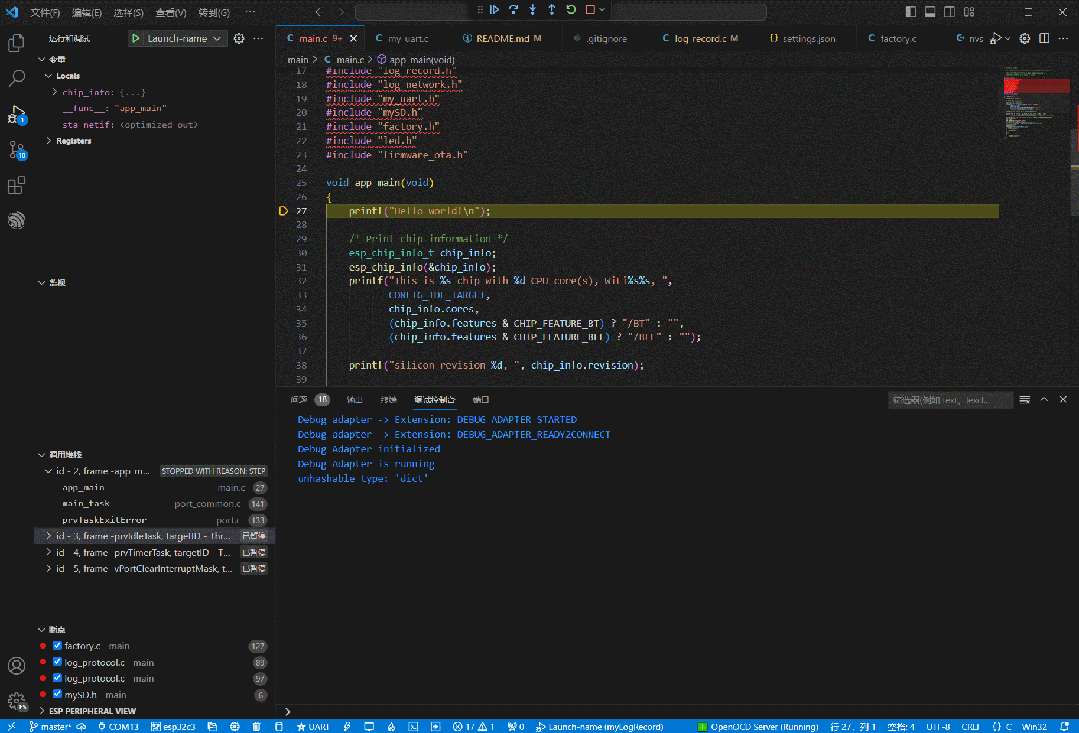

运行调试程序

至此，我们可以通过esp32C3的内置USB-Serial-JTAG仅需一条USB数据线即可进行固件下载、日志打印以及在线Debug，哦耶;
