基于 S32M276 集成解决方案 专为汽车和 PMSM 电机控

NXP Semiconductors S32M276SFFRD 参考设计板专为汽车和 PMSM 电机控制应用而设计。该板基于 S32M276 集成解决方案，将 32 位 Arm® Cortex®-M4 S32K3 微控制器和模拟芯片与稳压器、栅极驱动器和电流感应功能结合在系统级封装 (SiP) 设计中。

NXP S32M276SFFRD 旨在展示 BOM 和 PCB 尺寸的减小。该电路板直径小于 2 英寸（5 厘米），可以驱动 BLDC/PMSM 电机控制应用。

S32M276SFFRD 提供 UART、CAN/CAN FD（使用内部 PHY）、RGB LED、JTAG 10 针连接器以及用于电源和三相电机的快速连接器。

特征

硬件接口

电源 faston 刀片

BLDC/PMSM 电机快装叶片

1x 用户 RGB LED

UART 引脚接头

CAN/CAN FD 针座

BLDC/PMSM 电机编码器引脚接头

适用于 AUTOSAR® 和非 AUTOSAR 的免费实时驱动程序 (RTD)以及符合 ASIL B 标准的软件

接口

板载 CAN/CCAN FD

通用异步收发器

免费提供S32 Design Studio IDE（Eclipse、GCC 和调试器）和 S32 Config Tool（引脚、时钟、外设）以及第三方编译器和调试器

应用

汽车

汽车终端节点

电动泵

暖通空调 (HVAC)

天窗

工业智能执行器

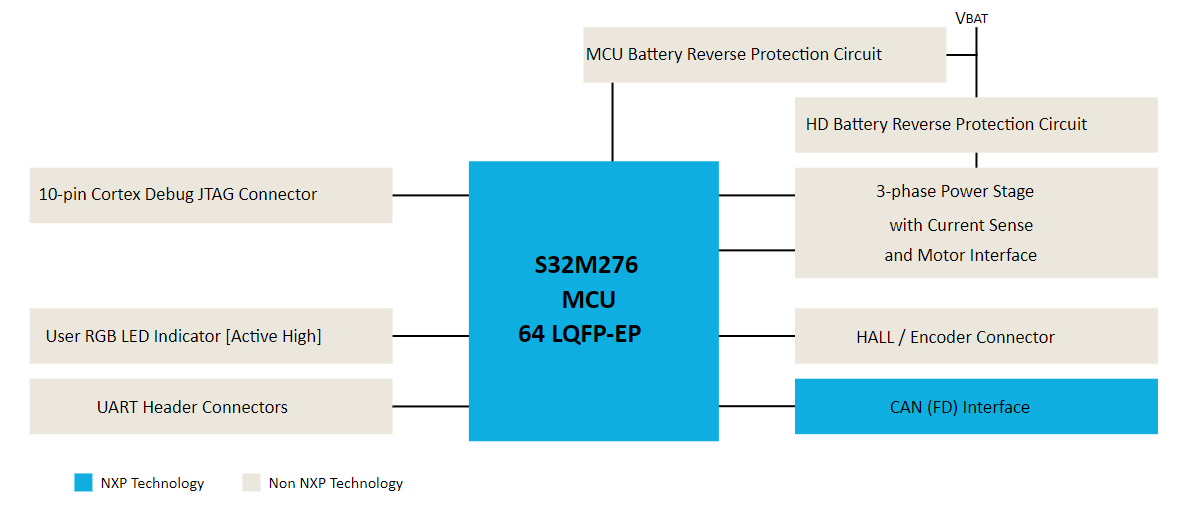

框图

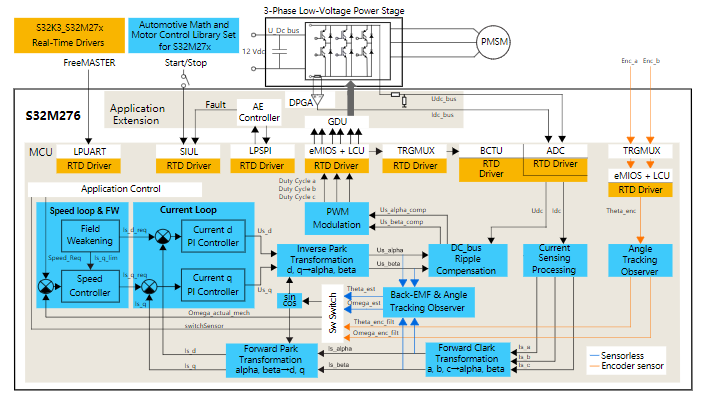

应用框图

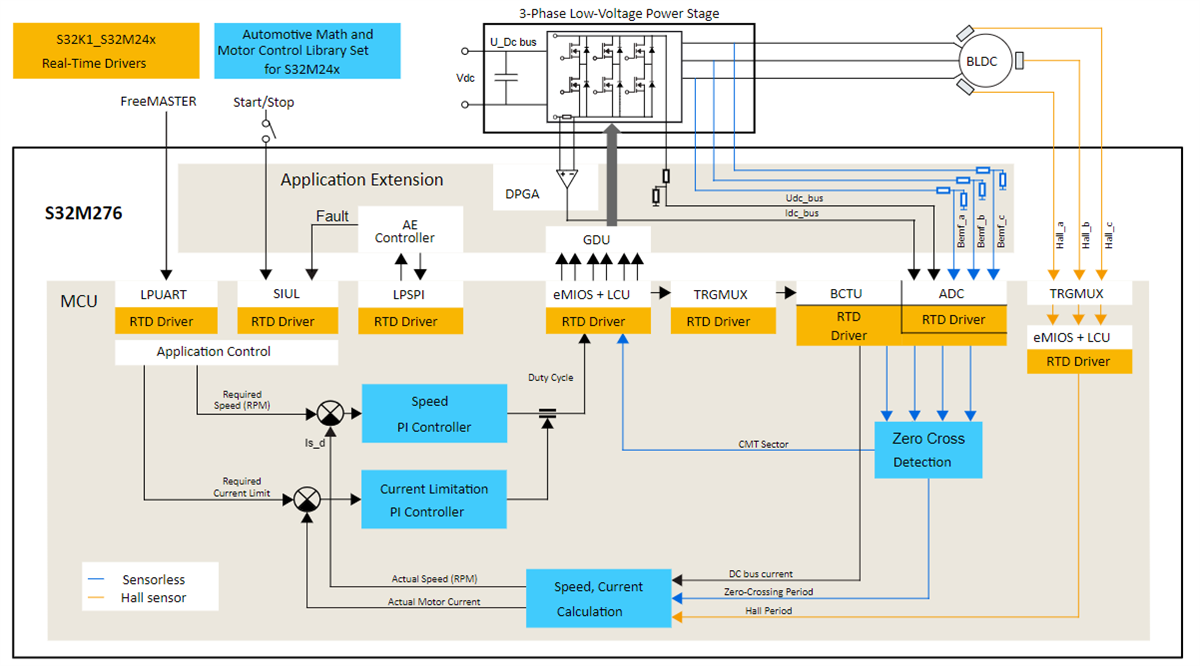

6 应用框图

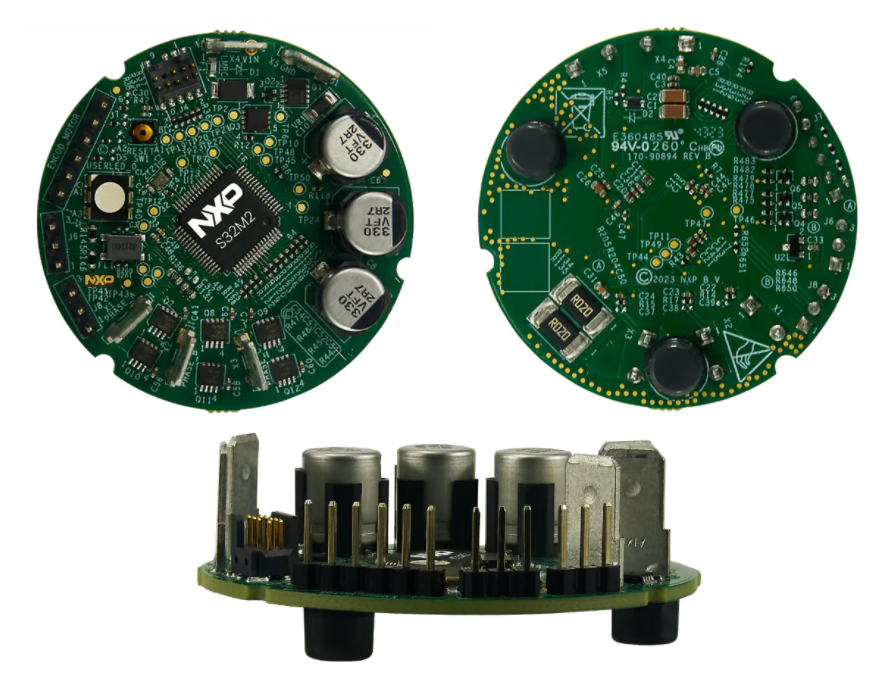

PCB 布局
