ADC模块在MCU中的作用

以下文章来源于集成电路大数据平台，作者芯愿景软件

在微控制器(MCU)芯片中，通常会有很多外设模块，比如SPI，I2C，ADC，DAC，PWM，CAN，EEPROM，Flash等。其中ADC是非常重要的一个外设，它在MCU中的作用主要包括以下几个方面：

1. 传感器接口：许多传感器(如温度传感器、压力传感器、光敏传感器等)输出的是模拟信号。MCU中的ADC模块可以将这些模拟信号转换为数字信号，以便进一步处理、存储和分析。

2. 数字控制：大多数嵌入式应用需要对外部环境或设备进行数字控制。模拟传感器的数据通常需要与数字控制系统进行交互，ADC模块可以帮助实现这一连接。

3. 准确性：通过ADC，模拟信号的准确度可以提高，因为数字数据通常不容易受到噪声或干扰的影响。这对于需要高精度测量的应用非常关键。

4. 数据处理：数字数据更容易进行存储、传输、处理和分析。MCU可以使用数字数据来执行各种算法。

5. 多通道支持：多数MCU的ADC模块支持多通道，这意味着可以同时采集来自多个传感器的数据。

6. 灵活性：大多数MCU的ADC模块具有配置选项，如采样速率、分辨率和参考电压，以适应不同应用需求。

总之，ADC模块为MCU提供了与模拟世界互动、采集模拟数据并进行数字控制的能力。

下面是STM32F103RCT(Cortex M3内核，工艺节点约150nm——ST自己的线，芯片面积约4.4mm*4.4mm，5层金属布线)中ADC模块(3个ADC模块)的全景图和部分电路图。

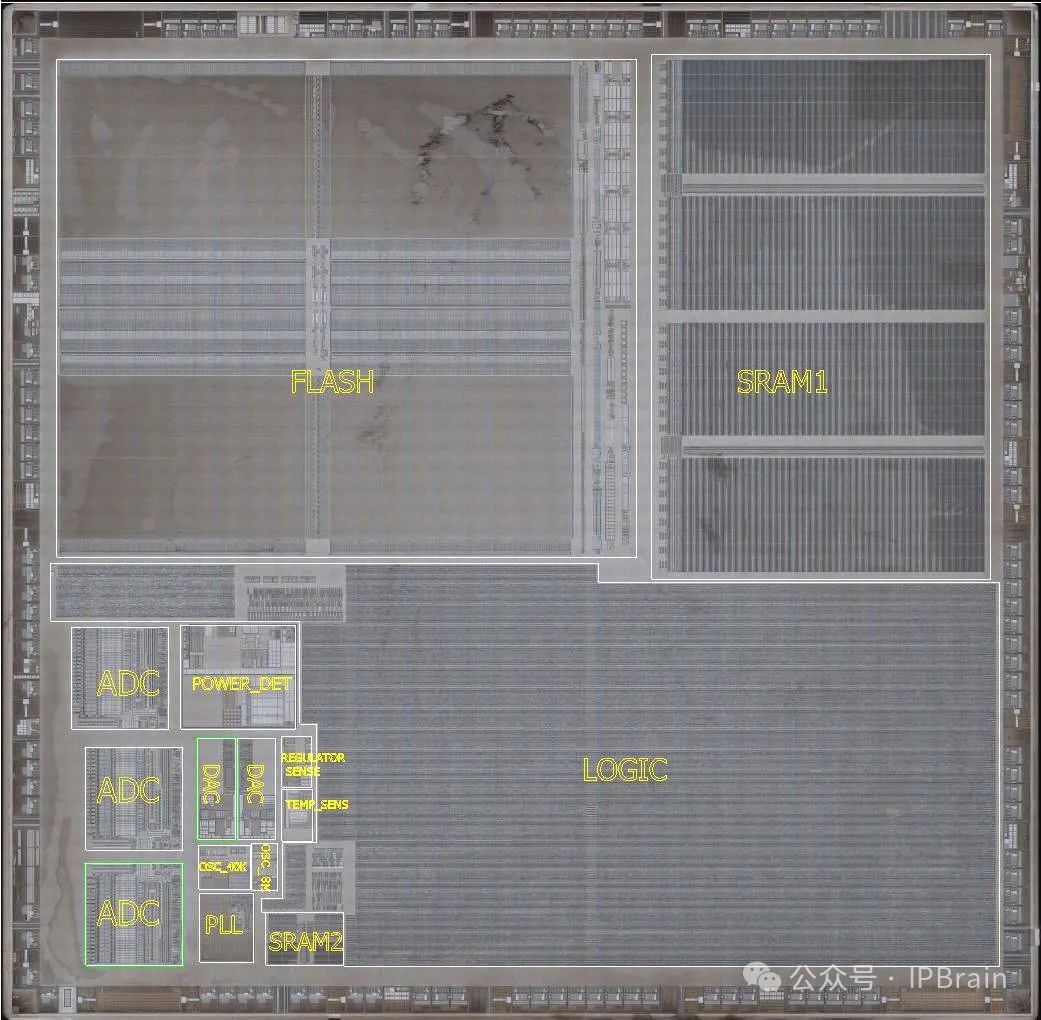

STM32F103RCT的顶层(M5)

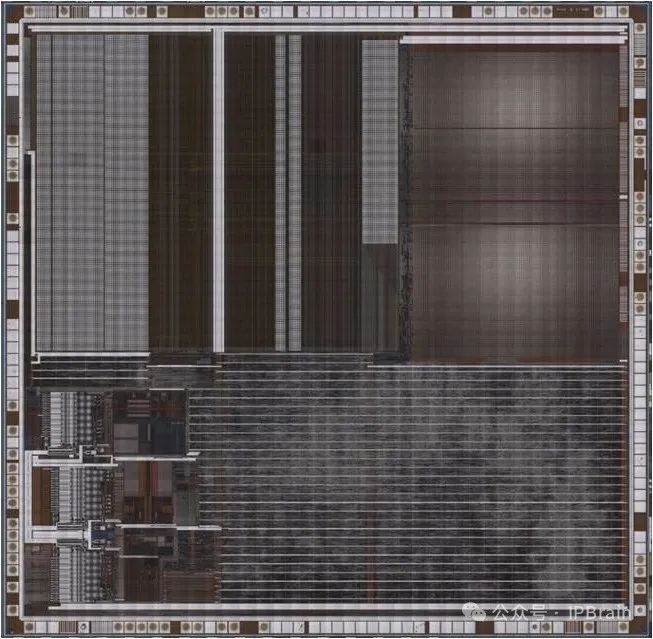

STM32F103RCT的多晶层(PL)

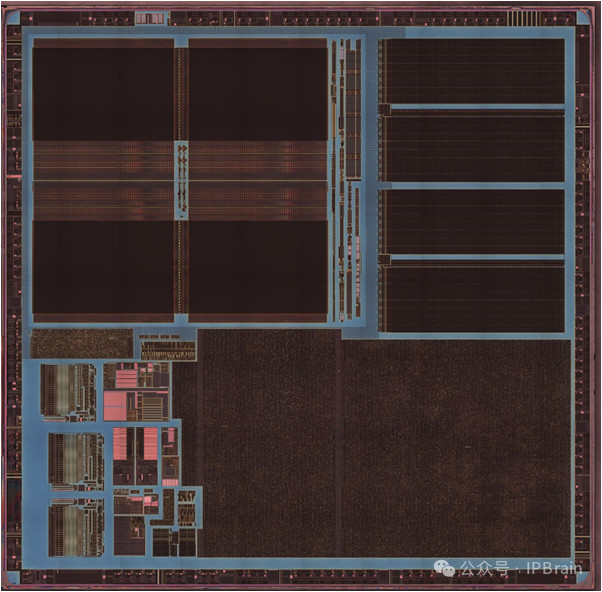

STM32F103RCT的有源层(DF)

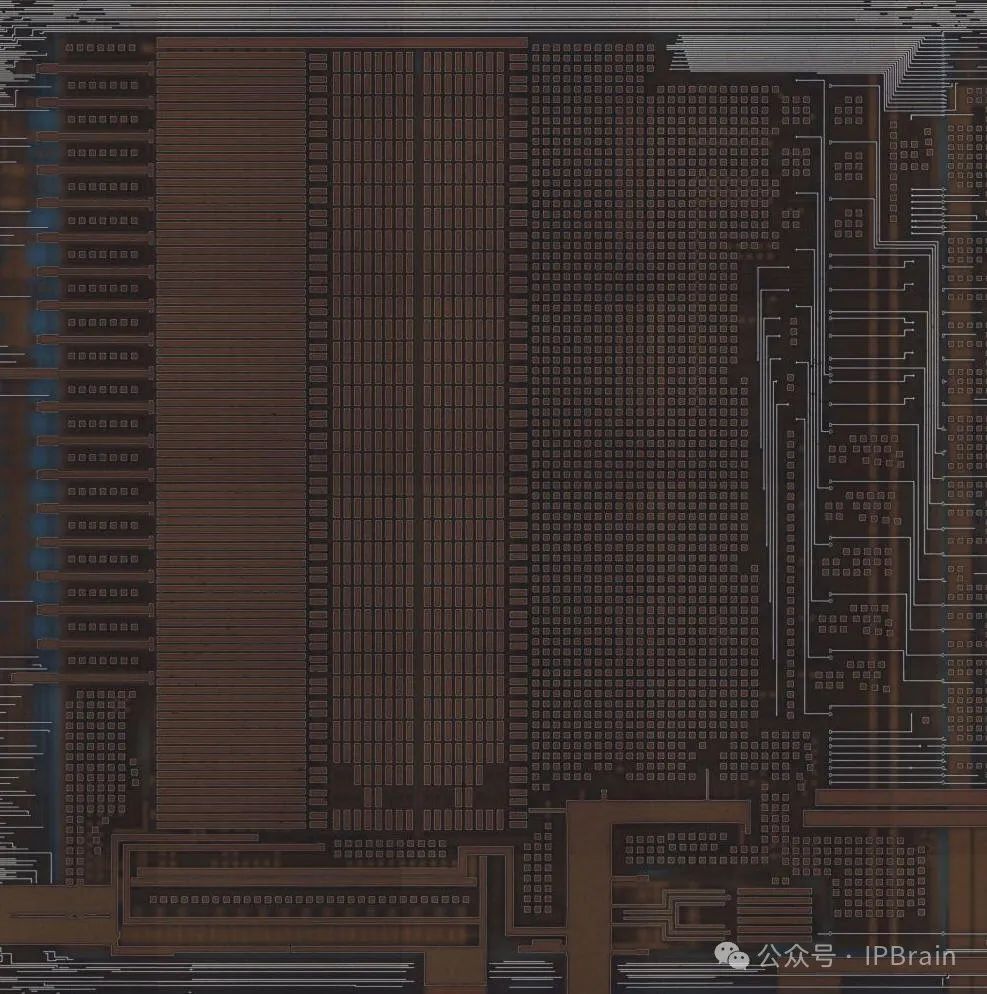

ADC模块的顶层OM(光学显微镜)全景图

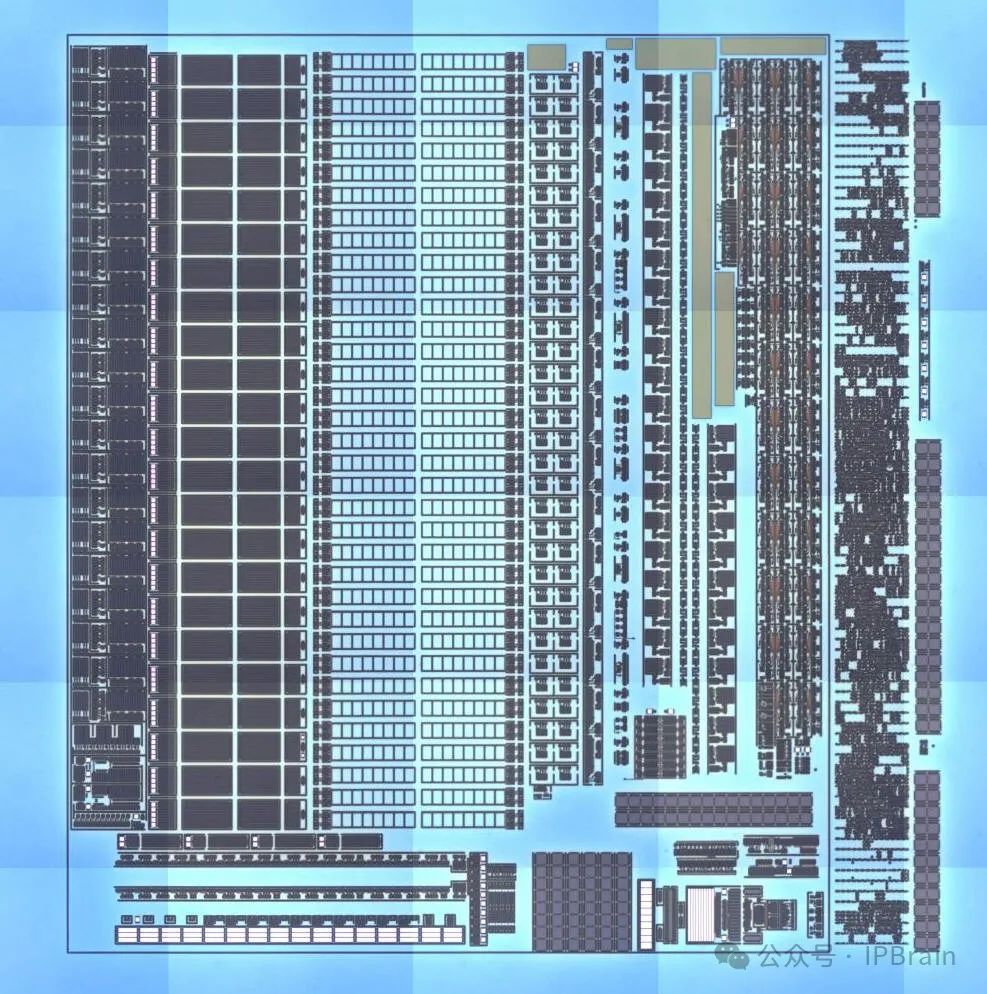

ADC模块的多晶层OM(光学显微镜)全景图

ADC模块的M1层SEM(扫描电镜)全景图

ADC模块的局部电路图
