RZ/G2L Demo调试经验分享（3）

接下来开始准备烧写linux内核、设备树、rootf

首先是确认在Linux下，SD卡的设备名称。在没接入SD卡的情况下，Linux终端中输入：

$ lsblk
NAME  MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
loop0  7:0  0   4K 1 loop /snap/bare/5
loop1  7:1  0 63.3M 1 loop /snap/core20/1828
loop2  7:2  0 73.9M 1 loop /snap/core22/858
loop3  7:3  0 12.3M 1 loop /snap/snap-store/959
loop4  7:4  0 73.9M 1 loop /snap/core22/864
loop5  7:5  0 91.7M 1 loop /snap/gtk-common-themes/1535
loop6  7:6  0 485.5M 1 loop /snap/gnome-42-2204/126
loop7  7:7  0 63.5M 1 loop /snap/core20/2015
loop8  7:8  0 346.3M 1 loop /snap/gnome-3-38-2004/119
loop9  7:9  0  46M 1 loop /snap/snap-store/638
loop10  7:10  0 49.9M 1 loop /snap/snapd/18357
loop11  7:11  0 349.7M 1 loop /snap/gnome-3-38-2004/143
sda   8:0  0  500G 0 disk
├─sda1  8:1  0  512M 0 part /boot/efi
├─sda2  8:2  0   1K 0 part
└─sda5  8:5  0 499.5G 0 part /
sr0   11:0  1 1024M 0 rom

在接入SD卡设备的情况下输入：

$ lsblk
NAME  MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
loop0  7:0  0   4K 1 loop /snap/bare/5
loop1  7:1  0 63.3M 1 loop /snap/core20/1828
loop2  7:2  0 73.9M 1 loop /snap/core22/858
loop3  7:3  0 12.3M 1 loop /snap/snap-store/959
loop4  7:4  0 73.9M 1 loop /snap/core22/864
loop5  7:5  0 91.7M 1 loop /snap/gtk-common-themes/1535
loop6  7:6  0 485.5M 1 loop /snap/gnome-42-2204/126
loop7  7:7  0 63.5M 1 loop /snap/core20/2015
loop8  7:8  0 346.3M 1 loop /snap/gnome-3-38-2004/119
loop9  7:9  0  46M 1 loop /snap/snap-store/638
loop10  7:10  0 49.9M 1 loop /snap/snapd/18357
loop11  7:11  0 349.7M 1 loop /snap/gnome-3-38-2004/143
sda   8:0  0  500G 0 disk
├─sda1  8:1  0  512M 0 part /boot/efi
├─sda2  8:2  0   1K 0 part
└─sda5  8:5  0 499.5G 0 part /
sdb   8:16  1 14.9G 0 disk
└─sdb1  8:17  1 14.9G 0 part /media/venon/AEE5-087B
sr0   11:0  1 1024M 0 rom

可以看到多出来了一个sdb2，这个sdb设备就是SD卡在linux系统中的设备名称，sdb1是sdb2的分区。设备挂载在/media/venon/AEE5-087B目录下。

下图是开发板需要的SD卡分区以及对应的作用。

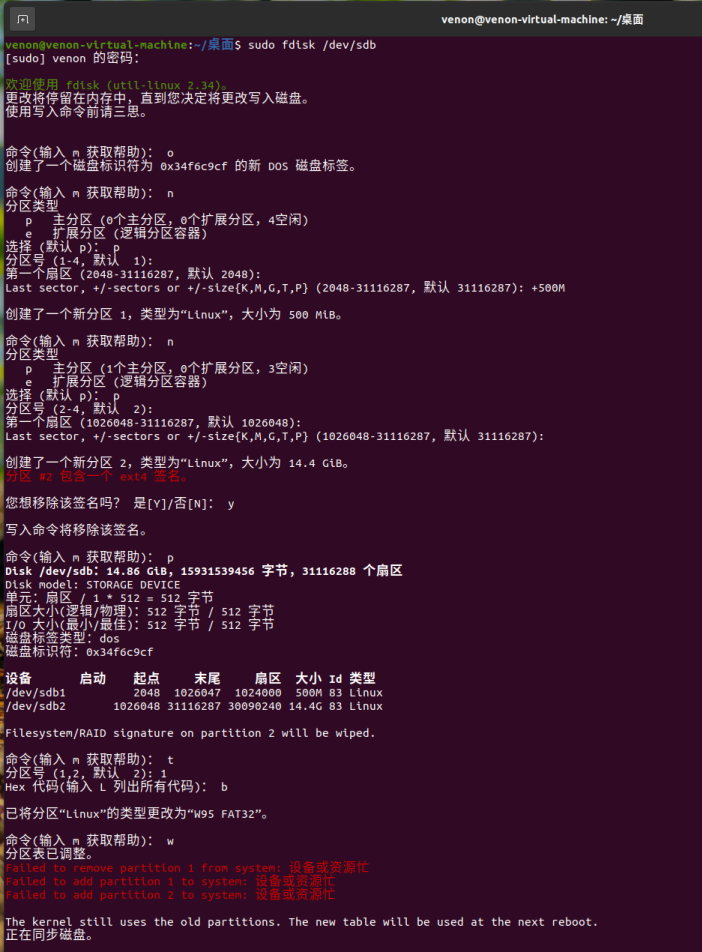

使用命令将SD卡格式化并进行分区。

$ sudo fdisk /dev/sdb


欢迎使用 fdisk (util-linux 2.34)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。




命令(输入 m 获取帮助)： o
创建了一个磁盘标识符为 0x34f6c9cf 的新 DOS 磁盘标签。


命令(输入m获取帮助)：n
分区类型
  p  主分区 (0个主分区，0个扩展分区，4空闲)
  e  扩展分区 (逻辑分区容器)
选择 (默认 p)： p
分区号 (1-4, 默认 1): (Push the enter key)
第一个扇区 (2048-31116287, 默认 2048): (Push the enter key)
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-31116287, 默认 31116287): +500M


创建了一个新分区 1，类型为“Linux”，大小为 500 MiB。


命令(输入 m 获取帮助)： n
分区类型
  p  主分区 (1个主分区，0个扩展分区，3空闲)
  e  扩展分区 (逻辑分区容器)
选择 (默认 p)： p
分区号 (2-4, 默认 2): (Push the enter key)
第一个扇区 (1026048-31116287, 默认 1026048): (Push the enter key)
Last sector, +/-sectors or +/-size{K,M,G,T,P} (1026048-31116287, 默认 31116287): (Push the enter key)


创建了一个新分区 2，类型为“Linux”，大小为 14.4 GiB。
分区 #2 包含一个 ext4 签名。


您想移除该签名吗？ 是[Y]/否[N]： y


写入命令将移除该签名。


命令(输入 m 获取帮助)： p
Disk /dev/sdb：14.86 GiB，15931539456 字节，31116288 个扇区
Disk model: STORAGE DEVICE
单元：扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x34f6c9cf


设备    启动  起点   末尾   扇区 大小 Id 类型
/dev/sdb1     2048 1026047 1024000 500M 83 Linux
/dev/sdb2    1026048 31116287 30090240 14.4G 83 Linux


Filesystem/RAID signature on partition 2 will be wiped.


命令(输入 m 获取帮助)： t
分区号 (1,2, 默认 2): 1
Hex 代码(输入 L 列出所有代码)： b


已将分区“Linux”的类型更改为“W95 FAT32”。


命令(输入 m 获取帮助)： w
分区表已调整。
Failed to remove partition 1 from system: 设备或资源忙
Failed to add partition 1 to system: 设备或资源忙
Failed to add partition 2 to system: 设备或资源忙


The kernel still uses the old partitions. The new table will be used at the next reboot.
正在同步磁盘。

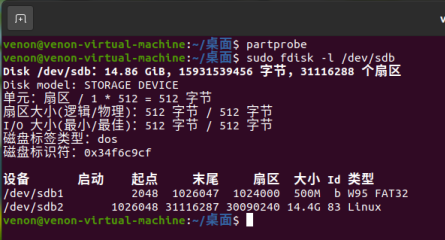

输入以下命令检查分区列表：

$ partprobe
$ sudo fdisk -l /dev/sdb
Disk /dev/sdb：14.86 GiB，15931539456 字节，31116288 个扇区
Disk model: STORAGE DEVICE
单元：扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x34f6c9cf


设备    启动  起点   末尾   扇区 大小 Id 类型
/dev/sdb1     2048 1026047 1024000 500M b W95 FAT32
/dev/sdb2    1026048 31116287 30090240 14.4G 83 Linux

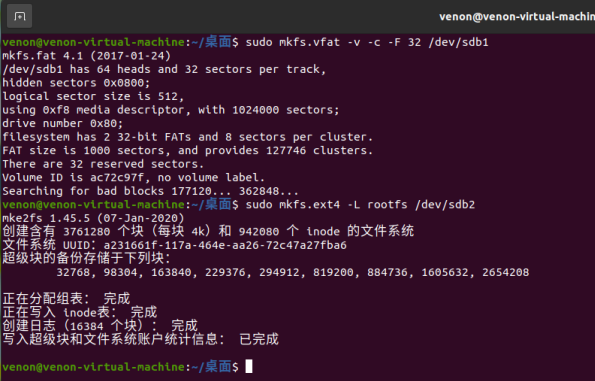

格式化并挂载分区

输入以下命令：

$ sudo mkfs.vfat -v -c -F 32 /dev/sdb1
mkfs.fat 4.1 (2017-01-24)
/dev/sdb1 has 64 heads and 32 sectors per track,
hidden sectors 0x0800;
logical sector size is 512,
using 0xf8 media descriptor, with 1024000 sectors;
drive number 0x80;
filesystem has 2 32-bit FATs and 8 sectors per cluster.
FAT size is 1000 sectors, and provides 127746 clusters.
There are 32 reserved sectors.
Volume ID is ac72c97f, no volume label.
Searching for bad blocks 177120... 362848...
$ sudo mkfs.ext4 -L rootfs /dev/sdb2
mke2fs 1.45.5 (07-Jan-2020)
创建含有 3761280 个块（每块 4k）和 942080 个 inode 的文件系统
文件系统 UUID：a231661f-117a-464e-aa26-72c47a27fba6
超级块的备份存储于下列块：
 32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208


正在分配组表： 完成
正在写入 inode表： 完成
创建日志（16384 个块）： 完成
写入超级块和文件系统账户统计信息： 已完成

格式化完毕后，取出读卡器，重新连接。
