RX23E-A 24bit ΔΣADC应用篇(3)添加Component-定时器

3

添加Component - 定时器

本节学习如何添加外围功能 - CMT，并进行设置，每1ms发生一次中断。

3.1 打开Smart Configurator

如果未打开，请在预览窗口双击rx23ea_local_board_lab.scfg文件。

3.2 确认Clock设置，RX23E-A Local Board上所使用的主时钟为8MHz。

VCC根据所用情况使用选择，参照1.2中的内容。

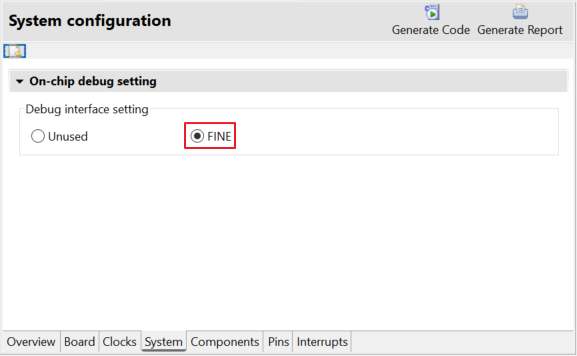

3.3 确认System设置，调试接口设置为FINE。

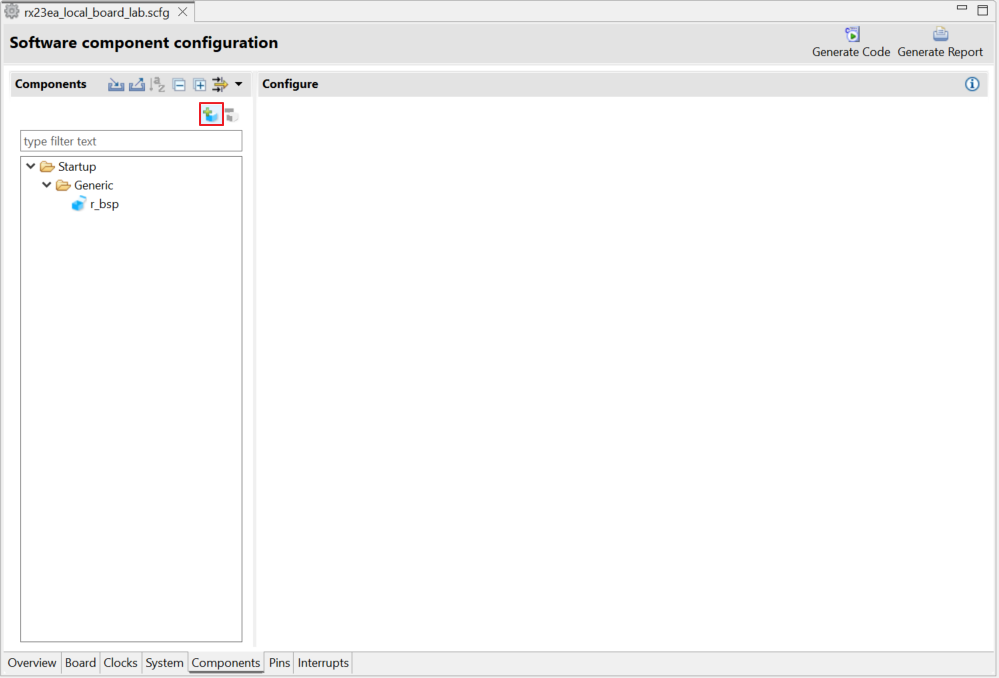

3.4 打开Components标签页，点击“+”。

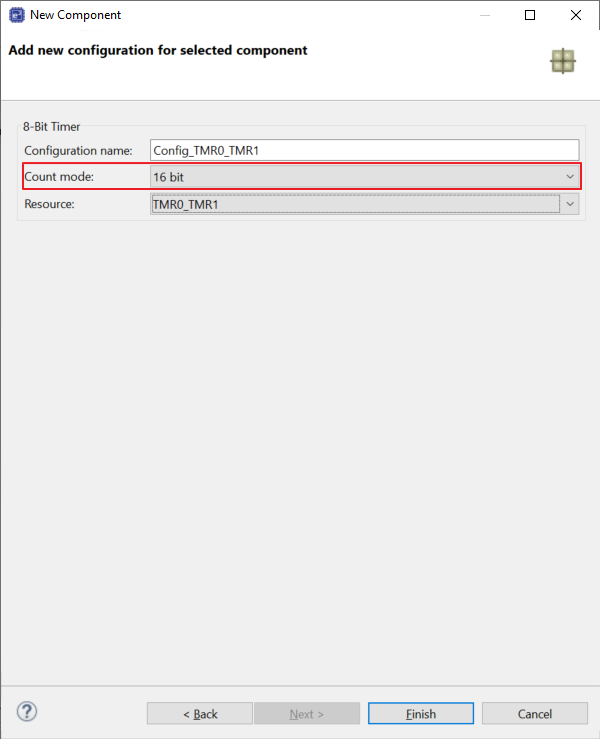

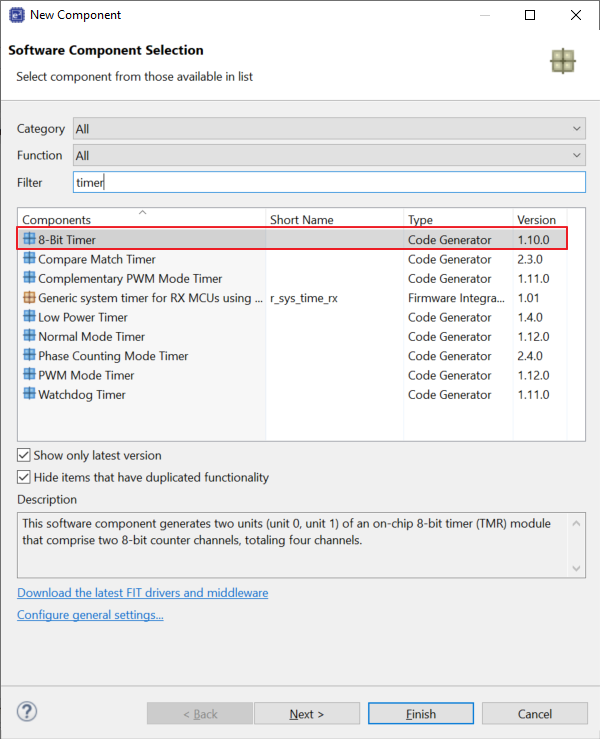

3.5 添加Timer，选择8-bit Timer，点击Next。Count mode选择16 bit，点击Finish。

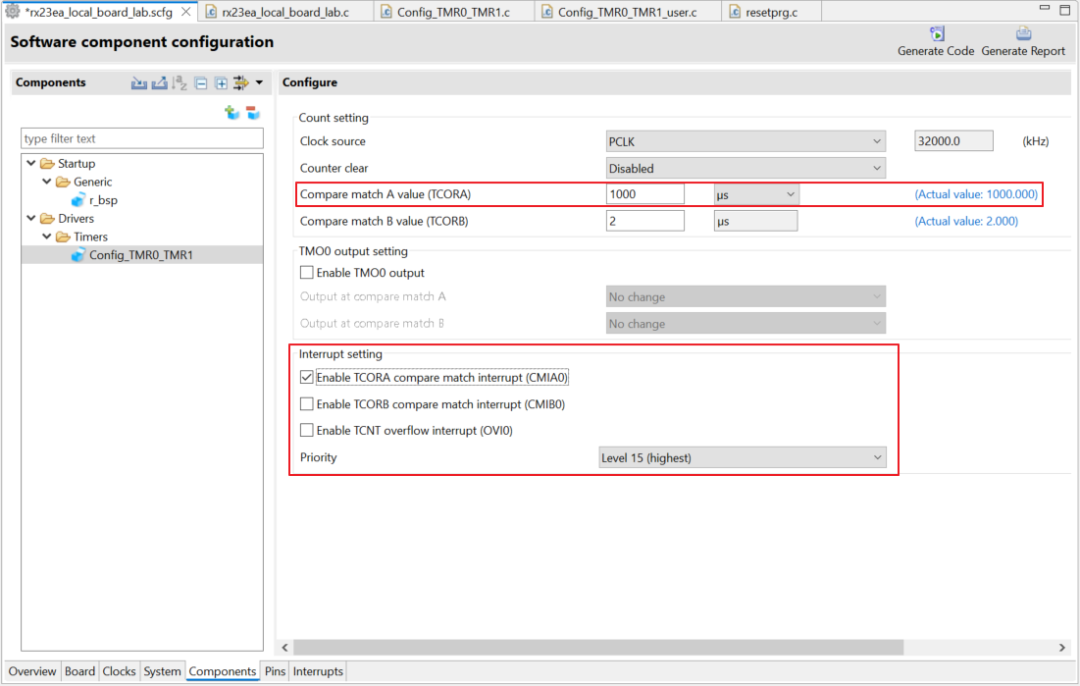

3.6 设置Timer参数和中断

Compare match A value (TCORA): 1000us

勾选Enable TCORA compare match interrupt (CMIA0)，Priority选择Level 15 (Highest)。

3.7 点击右上角“Generate Code”生成代码

弹出提示，依据自己需求是否选择“Always save and generate without asking?”，点击“Proceed”。

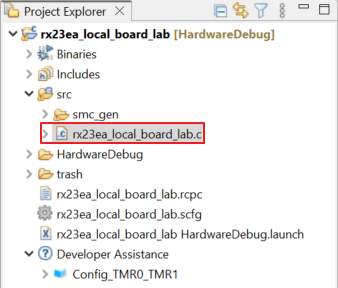

3.8 双击rx23ea_local_board_lab.c文件

在main函数中添加下面的第3行代码

void main(void)
{
 R_Config_TMR0_TMR1_Start();
}

并在main函数前添加一个变量，标识Timer是否发生中断。

bool timer_flag = false;

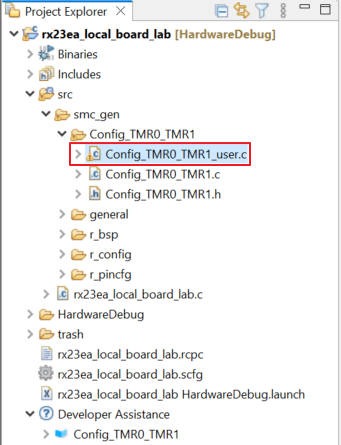

3.9 双击打开Config_TMR0_TMR1_user.c文件

添加以下第5和第11行代码

/***********************************************************************************************************************
Global variables and functions
***********************************************************************************************************************/
/* Start user code for global. Do not edit comment generated here */
extern bool timer_flag;
/* End user code. Do not edit comment generated here */


static void r_Config_TMR0_TMR1_cmia0_interrupt(void)
{
  /* Start user code for r_Config_TMR0_TMR1_cmia0_interrupt. Do not edit comment generated here */
 timer_flag = true;
  /* End user code. Do not edit comment generated here */
}

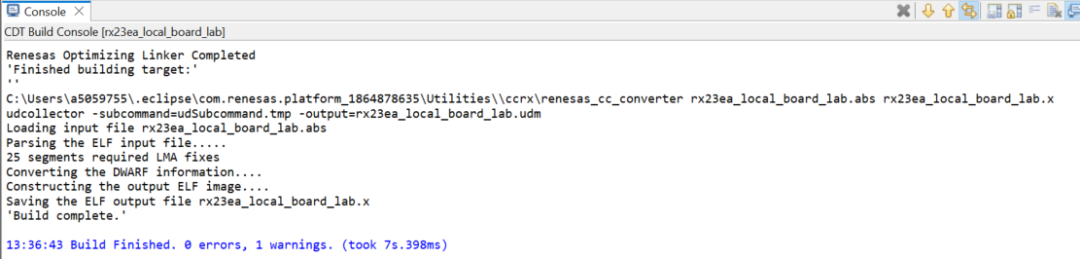

3.10 点击编译代码，无error。

3.11 高亮rx23ea_local_board_lab工程，按下调试按钮。

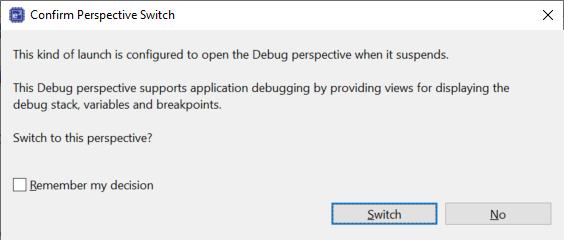

弹出提示，依据需求是否勾选“Remember my decision”，点击“Switch”。

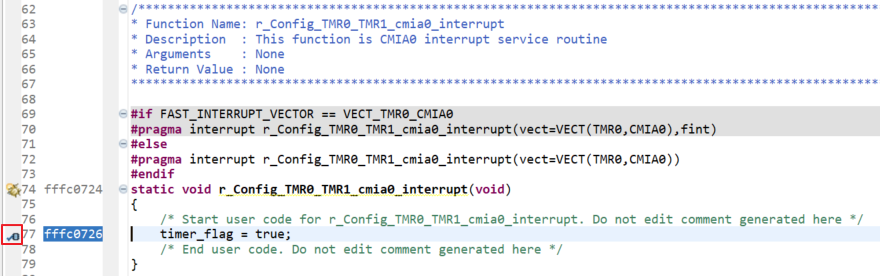

3.12 在Config_TMR0_TMR1_user.c文件 →r_Config_TMR0_TMR1_cmia0_interrupt函数中设置断点（77行左侧地址或者行数显示处双击鼠标左键）。

3.13 运行代码 ()，需要点击两次。确认是否能正确进入中断函数。

确认后，请将这个断点取消（断点处双击鼠标左键）。

3.14 按下断开按钮或者终止按钮。
