1902年“空调之父”威利斯·开利（Willis Carrier）发明了首台现代电力空调设备，其最初的目的是帮助印刷机保持温度，那时的空调是一台巨大的机器。随着技术的发展，空调作为家庭生活中的必需品，已从简单的制冷、制热功能发展到有湿度控制、净化空气等帮助人们获得舒适享受的高级功能。

空调驱动系统，作为调节室内温度的关键，其性能和效率很大程度上取决于其核心单元MCU的精准控制。凌鸥创芯&晶丰明源使用运算性能优异，可靠性高的LKS32MC45x系列MCU，配合功能丰富、性能稳定的压缩机/风机控制算法和电源产品，支持市场上主流的家用/商用空调外机，为用户提供全面且性能优异的解决方案。

-方案介绍-

01

目标应用

家用/商用空调压缩机应用

家用/商用空调外机压缩机、风机、PFC三合一应用

商用空调三路交错PFC应用

02

方案特点

高覆盖度：拥有各种类型的成熟解决方案

性能优异：可在10Hz~120Hz频率内稳定运行，噪音低，节能舒适；负载适配简单，参数鲁棒性强

高可靠性：各种负载条件下可靠启动、可靠稳定的观测器及弱磁算法

功能丰富：支持压缩机减震、风机识别参数等

故障保护：硬件过流、快速制动、缺相保护、堵转保护等

-家用空调方案-

压缩机+外风机+PFC

01

原理图

02

实物图

03

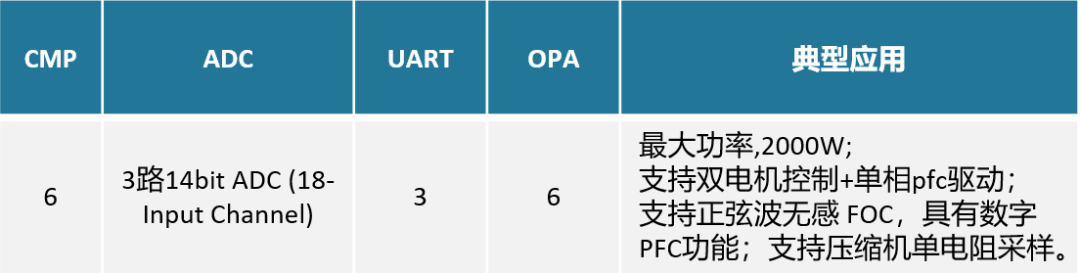

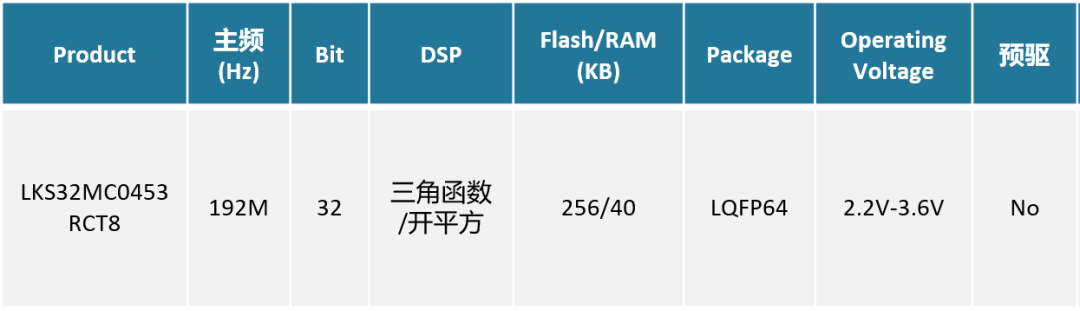

所用产品

-方案优势-

01

高可靠性

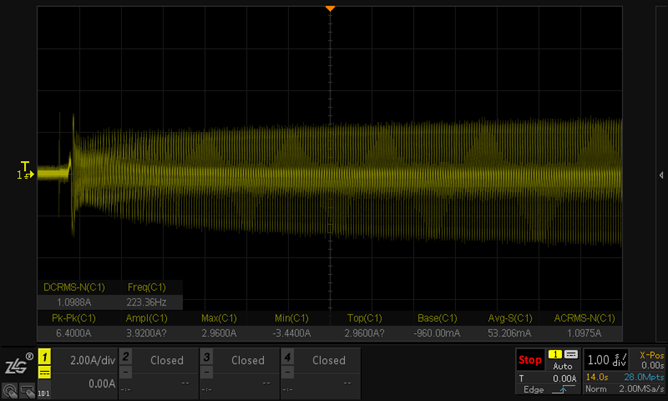

（可靠的低速带载启动）

（强逆风启动）

02

丰富的可选功能

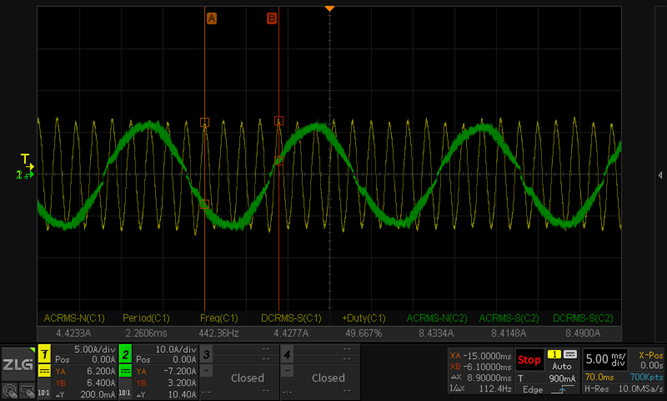

（PFC提升功率因数）

（转矩补偿降低整机振动）

03

振动抑制

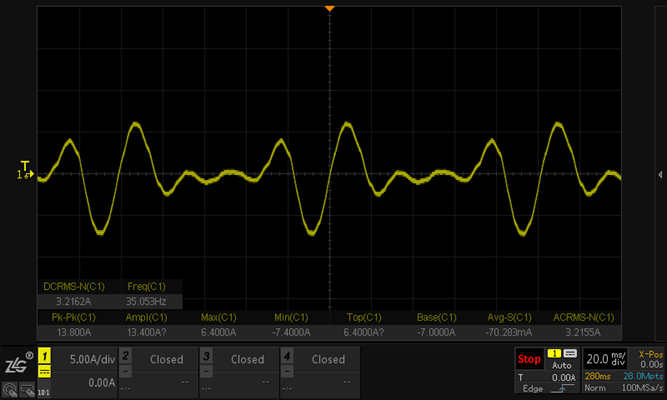

无振动抑制：

振动抑制使能：

振动抑制算法使得压缩机的振动得到全面优化

04

电机参数辨识

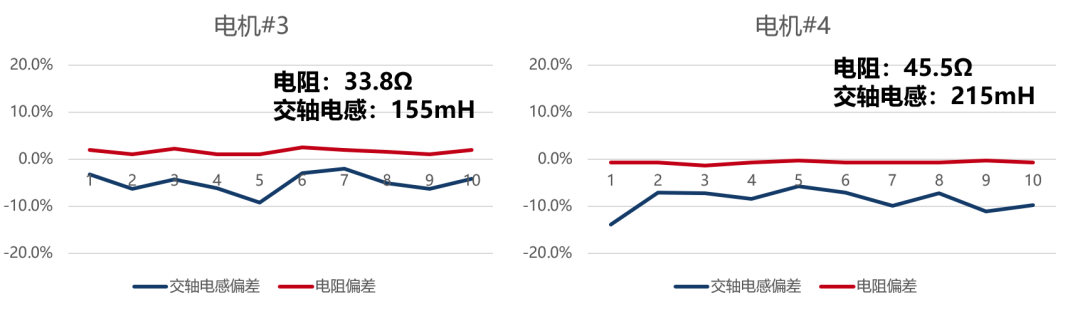

多台电机测试结果：

电阻误差<5%

电感误差<15%

各种工况下电机运行平稳，效率优异

除家用空调外机方案以外，凌鸥创芯&晶丰明源还可以支持商用空调外机电源方案：

-商用空调外机电源方案-

三路交错PFC方案

01

原理图

02

实物图

02

使用范围

输入电压：AC 220V±20%

最大功率：8KW

控制方式：CCM&DCM

03

方案特点

PF值：AC 220V±20%

THD：<5%

效率值：>95%

PWM频率：40kHz

在竞争激烈的家庭智能生态系统中，凌鸥创芯&晶丰明源依靠自身丰富的MCU和电源产品，以及对于产品方案本身精益求精的打造，带来了性能优异、稳定可靠的空调外机解决方案，可在全转速范围内稳定运行，运行噪音低，节能舒适。

目前该方案已经获得众多客户的认可，而空调还在朝着更高能效、更低噪、更智能、更节能的道路上不断发展，凌鸥创芯&晶丰明源也在不断优化自身产品和解决方案，未来还将在高性能、高可靠、高集成上继续努力，为客户带来更加卓越的产品解决方案。
