Renesa RA如何使用SPI来实现高速比特流的发送

有些特殊的外设会使用基于SPI模式，发送连续比特流来传输数据。本文主要介绍对于Renesa RA，如何使用SPI来实现高速比特流的发送。

注意，此方式仅针对搭载了支持该工作模式SPI外设的RA产品，使用前请在硬件手册中确认这一点。

灵活的Renesas Advanced（RA）32位MCU是采用Arm Cortex-M33、-M23、-M4和-M85处理器内核，并经过PSA认证的、行业领先的32位MCU。RA可提供更为强大的嵌入式安全功能、卓越的CoreMark性能和超低的运行功率，相比竞争对手的Arm Cortex-M MCU具有重大优势。PSA认证可为客户提供信心和保障，帮助其快速部署安全的物联网端点和边缘设备，以及适用于工业4.0的智能工厂设备。

RSPI在正常的配置模式下，如果发送4个字节，总线上波形如下图所示。在每两个字节之间都有delay的插入。

点击可查看大图

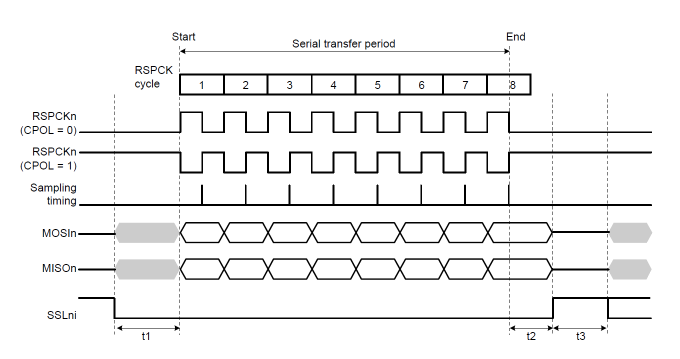

手册上关于这部分的描述如下：

t1是从SSLn生效到第一个clock的延时

t2是最近一个CLK结束到SSLn失效的延时

t3是SSLn再次使能之前的延时

但是这样会造成比特流不连续，无法满足某些特定应用的要求。

SPI实际上还提供了Burst功能，用于产生连续的比特流，该功能尚未在FSP界面中支持，当前可通过手动修改R_SPI代码实现，把寄存器位SSLKP和BFDS置位。更新代码如下所示：

点击可查看大图

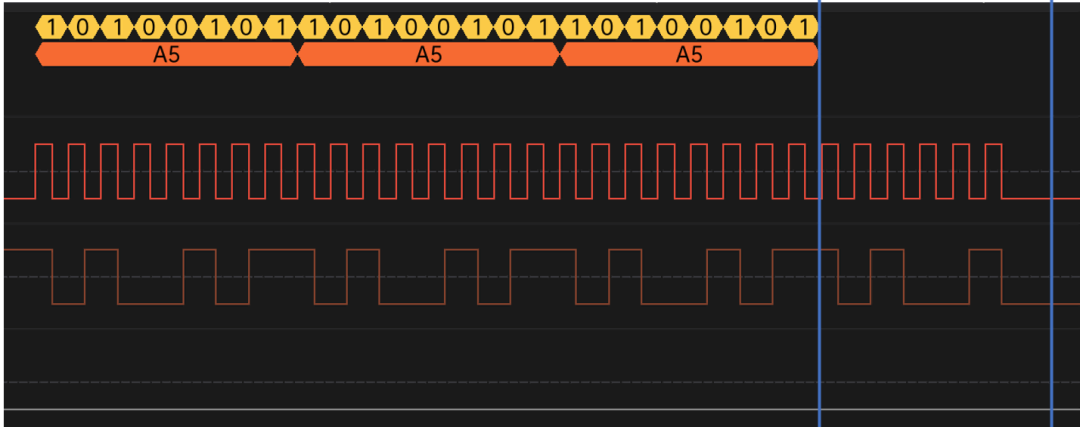

修改代码后，测试波形结果如下图：

点击可查看大图

细心的小伙伴会发现，最后一个字节没有发送完成。仔细检查发现，在最后一个字节发送的过程中，RSPCK上缺少两个clock，实际上程序也没有进入发送完成中断。

所以光这样还不行，还需要在发送中断程序中做一下处理。

在rafspsrc _spi _spi.c的函数r_spi_transmit函数中增加一个判断，在发送最后一个字节前，重新把SSLKP清零：

点击可查看大图

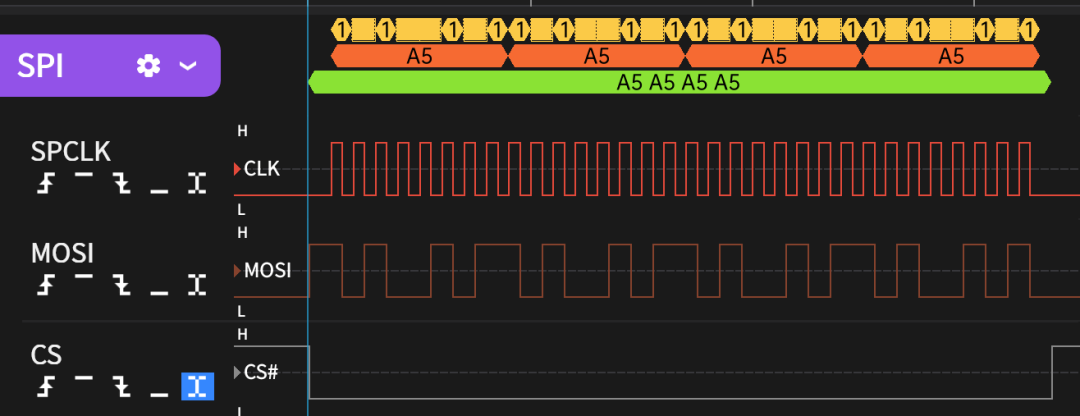

这是修改后的时序，字节间已经没有插入delay，保证了比特流的连续性。

点击可查看大图

需特别注意的是，假如生成连续比特流，则不支持通过DMA/DTC进行SPI传输。

另外，如果不切换FSP的版本，对于源码的修改，RA文件夹中可以保留，但是ra_cfg和ra_gen文件夹中的内容会被FSP重写。如果切换FSP的版本，则三个文件夹（ra，ra_cfg和ra_gen）中的内容均会被FSP重写。

对该功能的支持已加入FSP的开发计划，届时无需手动修改，仅需在FSP Stack中配置即可。
