#参考设计# 85VAC 至 265VAC、0.92PF 单级 PFC 的 24V、

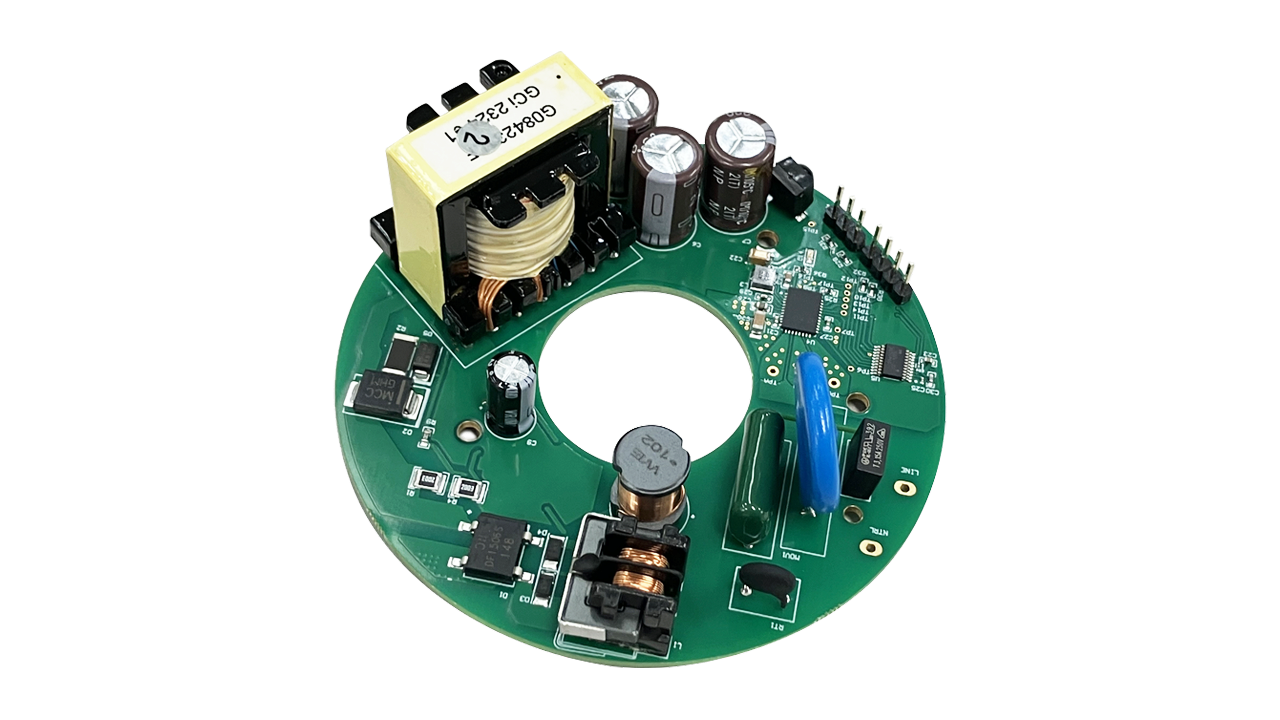

为了达到能效要求，吊扇和通风扇会从简单交流感应电机移动到无刷直流电机 (BLDC)。本参考设计使用 85VAC 至 265VAC
通用主电源输入，通过单级功率因数校正隔离式反激来转换离线电压，可轻松应对更高效率和功率因数的挑战，在 24VDC 时可达到

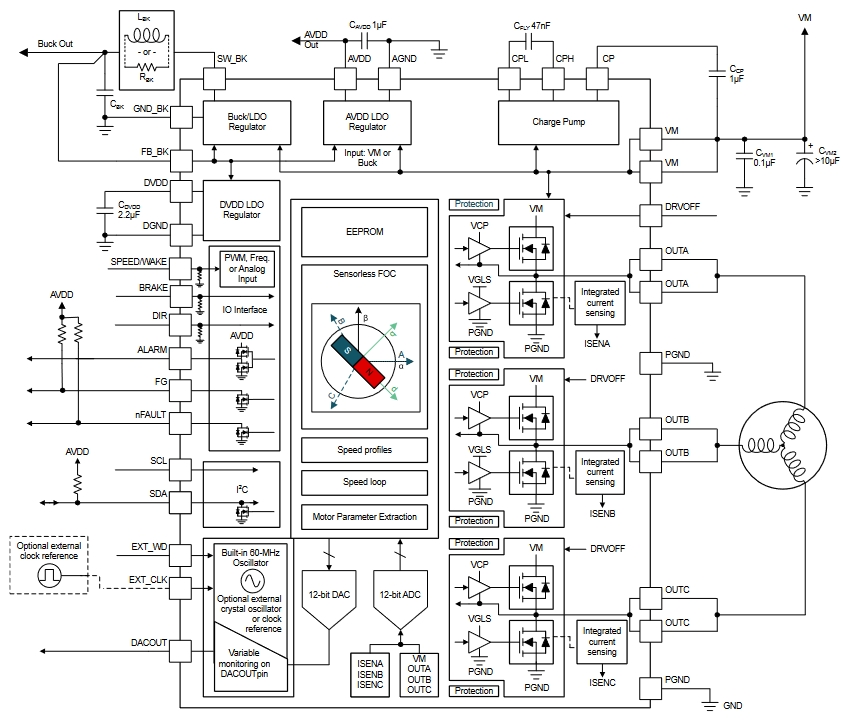

0.92pF。此设计还集成了完全集成且保护良好的单芯片，用于无传感器磁场定向控制 (FOC) 无刷电机控制。

特性

• 24V、35W 无传感器 FOC 驱动器，能够驱动无刷直流 (BLDC) 电机
• 高度集成且受良好保护的单芯片、无刷 FOC 电机控制器可减少外部器件数量并降低可闻噪声
• 集成 FOC 算法，具有转动支持、快速启动并支持安静运行
• 支持闭环速度控制，可保持预期电机转速的高精度
• 可靠启动并受到全面保护的系统，具有短路保护、过流保护和堵转保护
• 单级 PFC 可实现高输入功率因数 (> 0.92)，具有通用输入能力（85V 至 265V 交流）以及超小效率变化
• 成本优化型 MCU MSPM0C 或 MSPM0L 提供高性能模拟外设集成
• 优化的小外形尺寸 (SFF) 适合进行电机集成

*附件：tiduf84 设计指南.pdf
*附件：tidmd21 原理图.pdf
*附件：tidmd25 BOM.pdf
*附件：tidmd22 PCB layout.pdf
*附件：tidcgp9 Gerber.zip
