瑞萨电容触摸技术之低功耗应用—RX140实验环节

Lab Session 3

在Lab 2的基础上通过改变MEC电极的灵敏度增加接近传感功能

概述

在本实验环节中，将在Lab session 2的基础上，通过调整MEC电极的运行参数，提高灵敏度，增加接近传感功能。

如果对Lab session 3的内容非常熟悉或者有一定困难，可跳过步骤4.1到步骤4.2，在e2 studio中import导入培训配套资料Checkpoints文件夹中的工程Lab session 3，直接进行步骤4.2到4.3的实验。

实验步骤

4.1

修改MEC电极的阈值

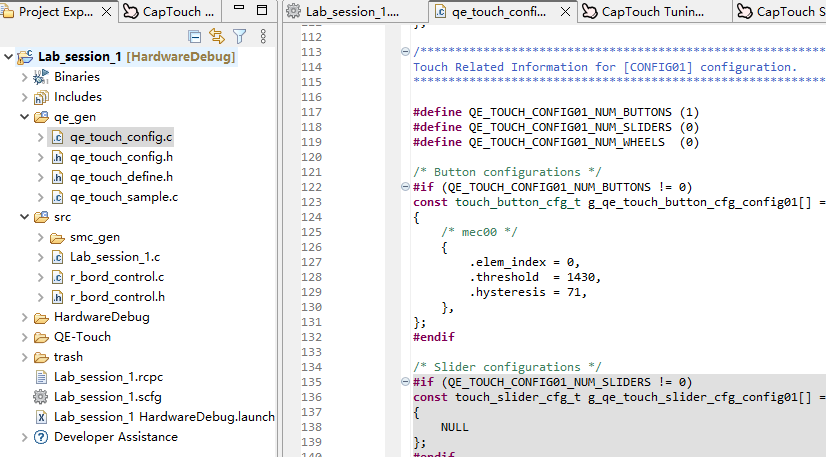

4.1.1 在"Lab session 2"的基础上，在"Project Explorer"的"Lab_session_1"工程中，双击打开"qe_touch_config.c"文件。

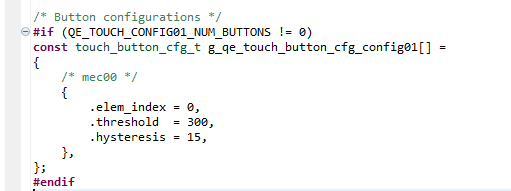

在128行，找到MEC00电极的阈值设定，先将阈值".threshold"改为300, " .hysteresis"改为15

4.1.2 点击图标，编译程序

4.2

使用QE for Cap Touch监控MEC电极的触摸底层数据以及触摸行为

4.2.1 按照"2.6运行程序"小节介绍的方法，在仿真状态下全速运行程序。

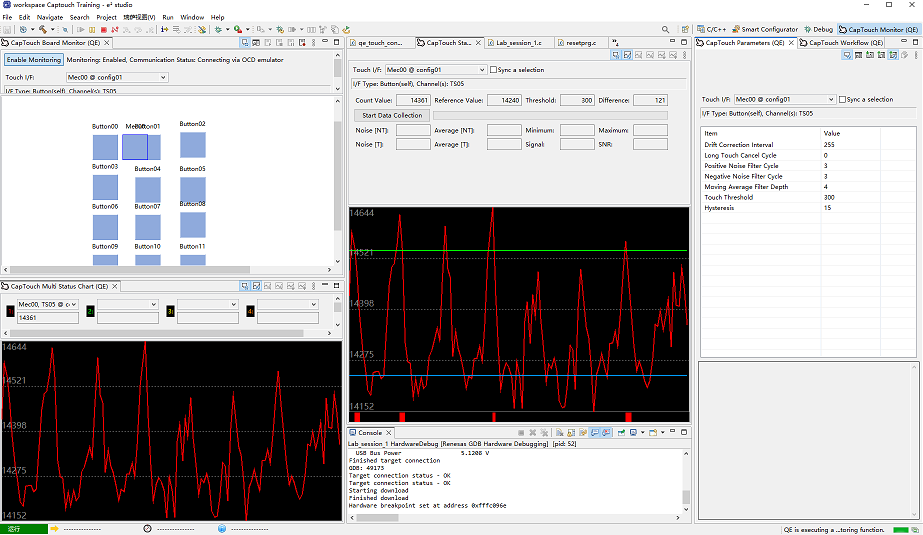

在"Cap Touch Workflow"的"4.monitoring"中，点击"Start Monitoring (Emulator)"下方的"Show Views"

4.2.2 具体操作可按照"2.9使用QE for Cap Touch监控触摸底层数据以及触摸行为"小节介绍的方法进行。

4.4

调试MEC电极的运行参数

4.3.1 使用手指或者手掌靠近MEC电极，在期望的接近传感距离停住，观测实时测量值的波形，设定合理的MEC电极的阈值Threshold，反复调试，直到满意为止。

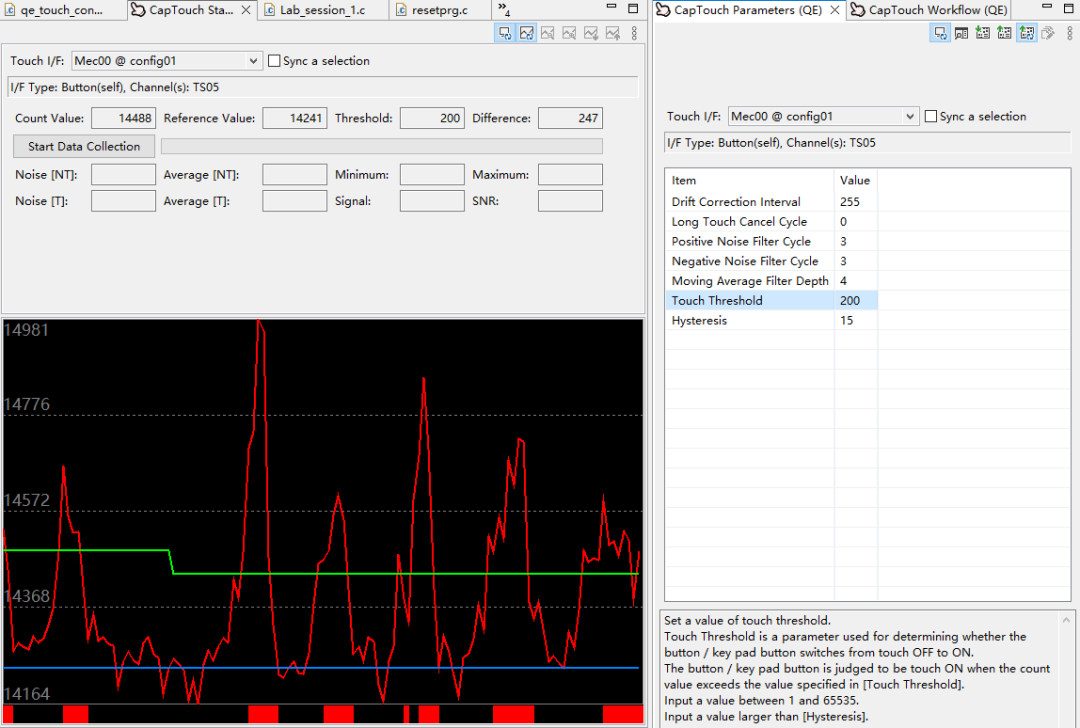

例如，将MEC电极的阈值Threshold设定为200，可获得比较理想的使用手掌方式接近的1.5cm左右的接近传感距离。

Lab Session 4

在Lab 3的基础上增加低功耗 (Auto Judgement) 功能

概述

在本实验环节中，将在Lab session 3的基础上，增加低功耗功能 (Auto Judgement) 功能。

修改触摸接口 (interface) 或者配置 (Configuration)，将按键分组 (Configuration)，将用于接近传感功能的MEC电极设定为Config1，将12个按键设定为Config2。

上电复位后，系统进入低功耗工作模式，此时接近传感电极工作，以100ms的控制周期进行测量。

当用于接近传感功能的MEC电极，通过AJ自动判断功能，判断为没有触发时，系统始终保持在低功耗模式下工作。

当用于接近传感功能的MEC电极，通过AJ自动判断功能，判断为触发时，退出低功耗模式，系统在Normal模式下对Config1的MEC电极进行baseline调整，然后对Config2的12个按键进行测量和判断。

如果对Lab session 4的内容非常熟悉或者有一定困难，可跳过步骤5.1到步骤5.4，在e2 studio中import导入培训配套资料Checkpoints文件夹中的工程Lab session 4，直接进行步骤5.5到5.6的实验。

实验步骤

5.1

修改触摸接口 (interface) 或者配置 (Configuration)

5.1.1 在"Lab session 3" 的e2 studio工程中

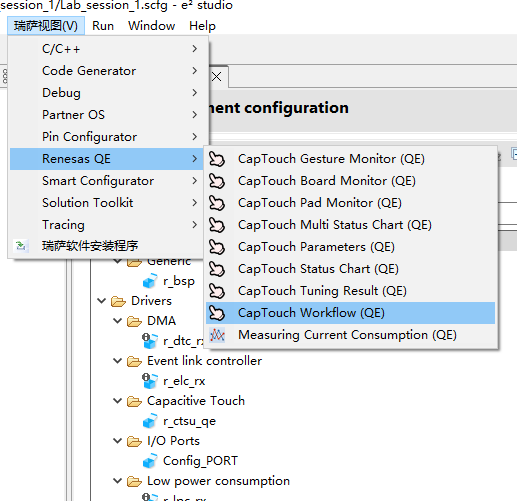

选择"Renesas View"/"瑞萨视图" →Renesas QE→CapTouch workflow (QE)

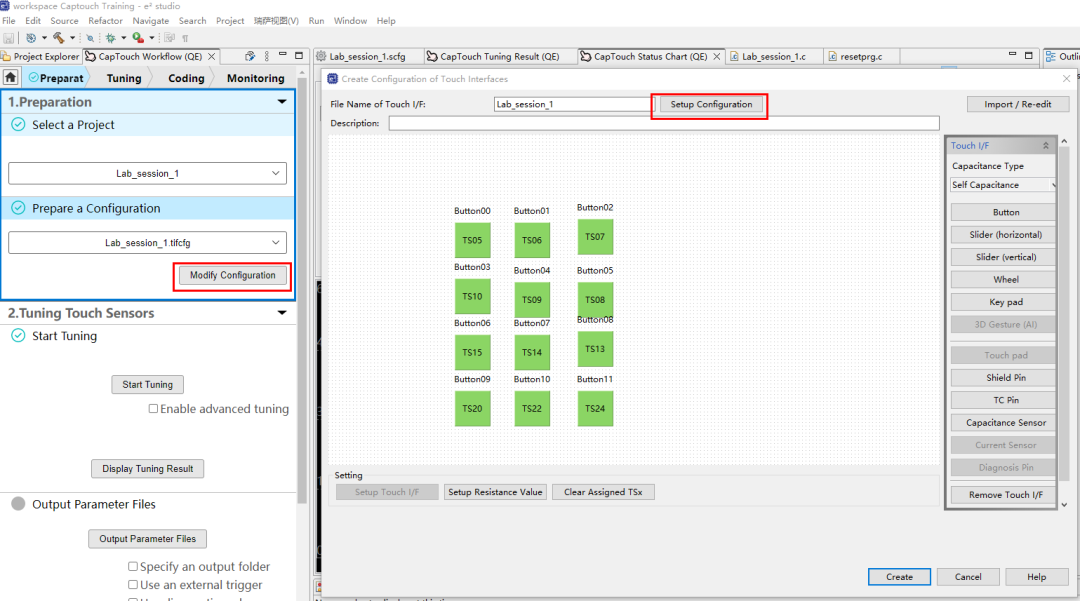

5.1.2 在"CapTouch workflow"中，在"1.preparation"页面中点击"Modify Configuration"

弹出"Create Configuration of Touch Interfaces"页面，如下图所示，点击"Setup Configuration"

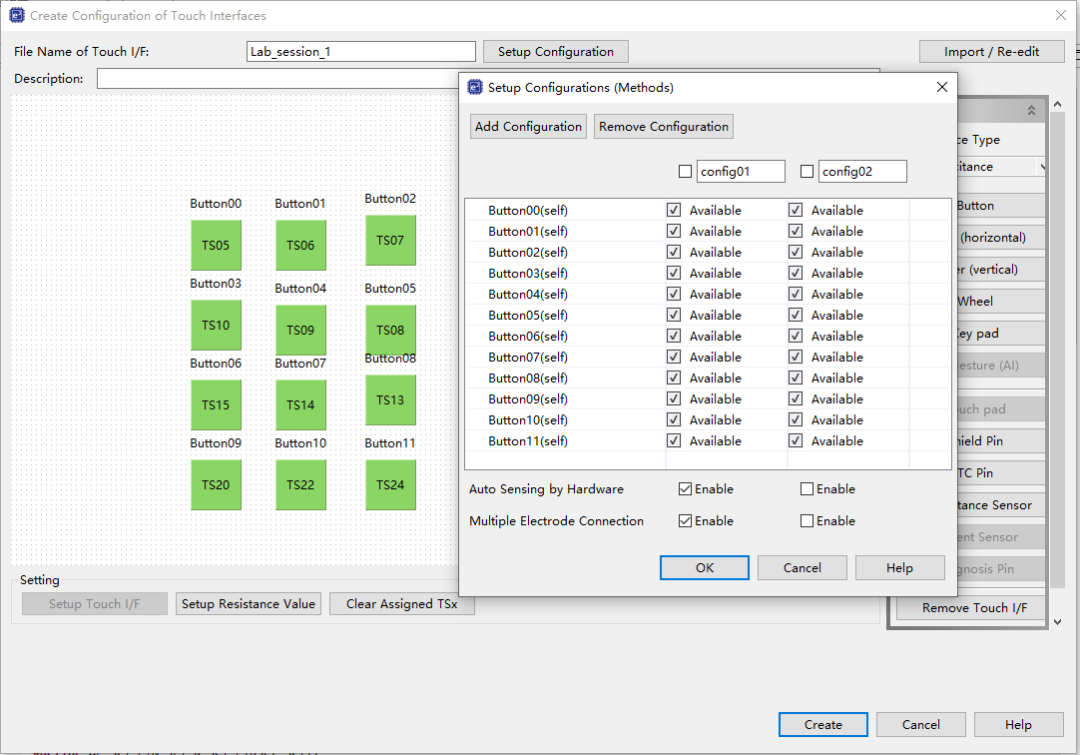

可以通过"Add Configuration", 新建Config02,勾选Config01和Config02下方的Available，为Button分组(Configuration)，下图中，Config01和Config02都包含Button00到Button11的12个Button。

勾选Config01下方的"Multiple Electrode Connection"右侧的Enable，将config01配置为MEC电极。

勾选Config01下方的"Auto Sensing by hardware"右侧的Enable，使能自动判断功能。

单击OK，关闭"Setup Configuration"对话框，回到"Create Configuration of Touch Interfaces"页面，单击Create，在对话框中选择Yes覆盖之前的设定，完成触摸接口 (interface) 或者配置 (Configuration) 的设定。
