瑞萨电子RA产品家族新增RA0E1 MCU产品组

低功耗，低成本，高性价比

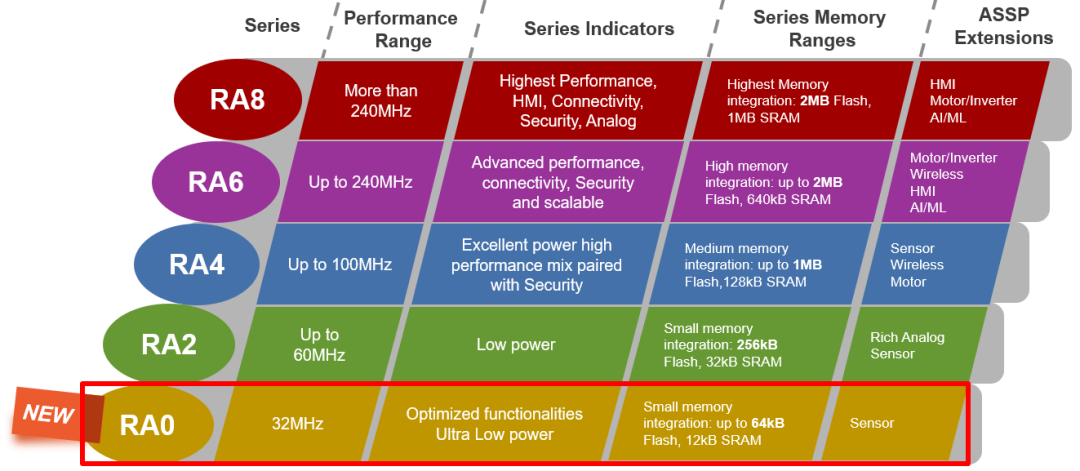

瑞萨电子RA产品家族新增RA0E1 MCU产品组。RA0E1系列是一款低功耗、低成本微控制器，结合了32MHz Arm Cortex-M23内核和优化的外设功能。此系列是Arm低端市场的理想选择，其引脚和外围设备的兼容性允许客户轻松扩展开发，其与RA系列一致的开发环境和工具，使用户可以无缝迁移到RA0系列。

RA0E1的特性如下

• 32MHz ARM Cortex-M23内核

• 64KB闪存、12KB SRAM和258B*4数据闪存

• 16/24/32引脚QFN封装、20引脚LSSOP封装和32引脚LQFP封装

• 12位A/D转换器、温度传感器和内部基准电压

• 定时器阵列单元TAU、32位低功耗间隔定时器TML32和RTC

• SAU（简易SPI、UART、简易I²C）、异步UART（UARTA）和I²C总线（IICA）

• 信息安全，包括TRNG、唯一ID、ID代码保护和闪存读取保护FRP

• 工作温度范围：Ta = -40℃至105℃

• 工作电压：1.6V至5.5V

RA0E1在32位MCU中具有一流的低功耗性能，在目前的RA系列的中具有最低功耗，处于活动状态功耗为2.63mA@32MHz，处于待机状态时功耗为0.26uA。其快速唤醒HOCO的功能可进一步降低功耗，从待机状态快速唤醒仅需1us。

RA0E1可灵活轻松地切换到最佳低功耗模式

• 低功耗模式提供了操作灵活性，可以显著降低电流消耗

• 具有独立的用于数据采集和数据传输外设的唤醒信号

• 允许在禁用CPU和其他外设的同时允许某个外设工作

• 可通过控制寄存器选择允许或禁止外设工作

• 可保留数据和状态

RA0E1优化的外设提供了更高的性价比，包括丰富的定时器单元、可以支持SNOOZE模式的A/D转换器单元、多种通信模块和安全模块。该文章主要介绍定时器阵列单元TAU、12位A/D转换器和异步UART，详细内容请参考RA0E1硬件手册。

1

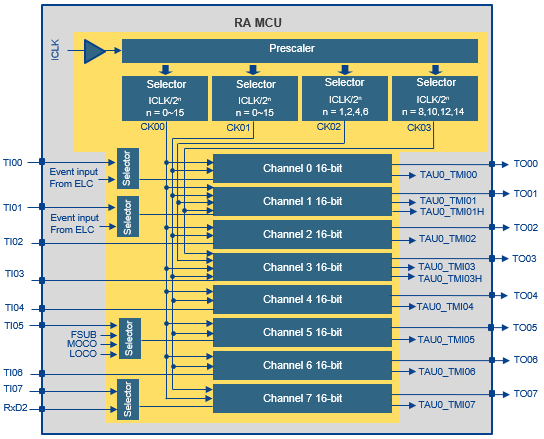

定时器阵列单元TAU

定时器阵列单元有8个16位定时器，每个16位定时器可以作为一个独立的定时器使用，也可与第二个定时器结合使用。

定时器的基本功能包括：

间隔定时器、方波输出、外部事件计数器、分频器、输入脉冲间隔测量、输入信号高/低电平宽度测量、延迟计数器、单脉冲输出和间隔定时器中断。

定时器的组合运行模式包括：

PWM输出、单脉冲输出和多路PWM输出（最多可输出7路PWM）。

2

12位A/D转换器

• SAR ADC，12位/10位/8位分辨率，转换时间为2.0us/通道

• 输入：模拟引脚、内部温度传感器—3.3mV/℃、内部参考电压—典型值为1.48V（Ta = -40℃ ~ 105℃）

• 多个触发源：软件、硬件（RTC、TML32、ELC）

• SNOOZE模式可用

3

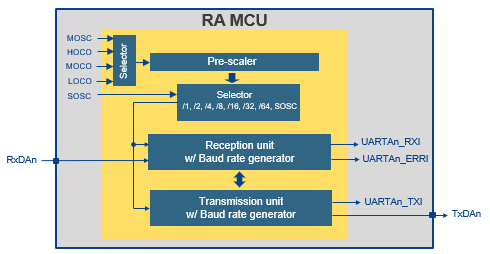

异步UART（UARTA）

UART发送和接收功能独立于CPU时钟。

• 最大传输速率：153.6kbps

• 可以独立选择操作时钟，无需与CPU/外围硬件时钟（fCLK）同步

• 传输数据的字符长度可从5位、7位和8位中选择

• 波特率可通过专用内部8位波特率发生器任意设置

• 发送和接收相互独立（全双工通信）

• 可选择MSB/LSB先传输

• 提供通信逻辑电平的反转控制

综合以上介绍，RA0E1适用于消费类电子产品、楼宇自动化和工业自动化等应用，是要求使用ARM内核的、成本敏感的消费类和工业系统控制的不二之选。
