150 MHz MCU能做什么？

恩智浦最近推出了MCX投资组合，一个MCU平台，提供可扩展的性能、并行性、安全性、能效和丰富的外设集，针对一系列物联网、边缘ML和工业用例进行了优化。MCX产品组合结合了恩智浦LPC和Kinetis MCU系列的DNA，为智能互联设备重新定义了下一代通用MCU。

首款MCX产品是MCX N Advanced系列，专为安全、智能的边缘应用而设计。N系列包括新发布的MCX N94x和MCX N54x MCU系列采用高效多核架构，集成EdgeLock®安全子系统和用于实时推理的专用片上神经处理单元(NPU)。MCX N94x系列面向工业应用，具有更广泛的模拟和电机控制外设，而MCX N54x系列面向消费电子和物联网应用，其外设范围从带PHY的高速USB到安全数字(SD)和智能卡接口。

恩智浦加速边缘处理的可能性。探索我们的新的多核MCX N微控制器。

150 MHz MCU能做什么？

用低功耗150 MHz MCU提供多任务处理性能、高级神经网络和ML功能似乎非常困难，但MCX N94x和MCX N54x设备不是普通的MCU。它们是多核设计和外设集成的奇迹。

MCX N94x和MCX N54x基于双高性能Arm®皮质®-运行频率高达150 MHz的M33内核，2MB闪存，可选全ECC RAM、智能DMA、DSP协处理器、安全子系统和集成式恩智浦设计的NPU。开发人员可以使用这些内核和加速器的任意组合来完成特定任务，而不会提高MCU时钟速度或增加功耗。

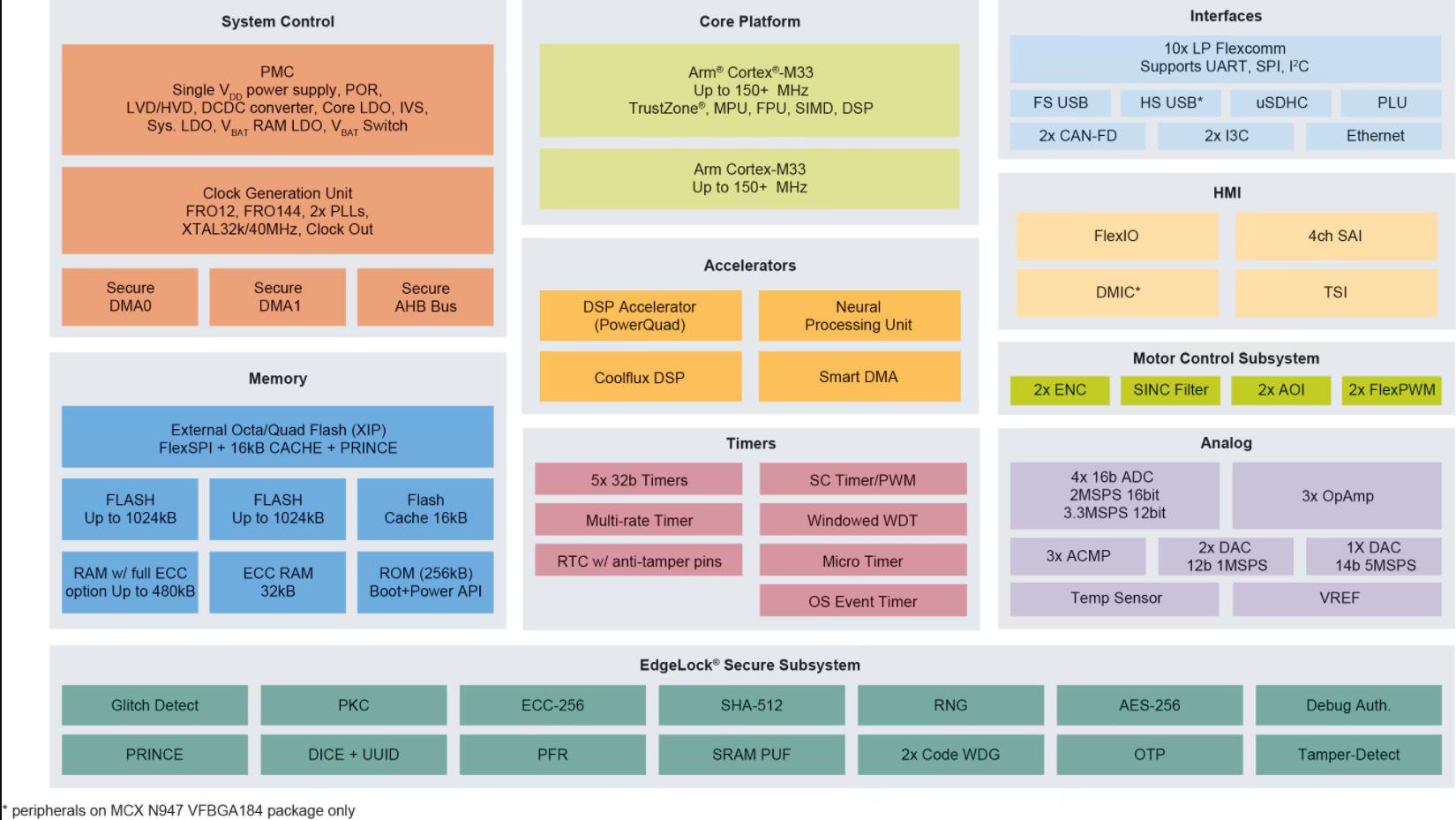

MCX N94x框图

片上加速器使MCX N MCU能够在低功耗预算下非常高效地处理多个复杂任务，同时保持系统安全。多核设计通过将工作负载智能、高效地分配给模拟和数字外设，提高了系统性能，降低了功耗。因此，MCU的有效电流小于45μA/MHz；在省电模式下，启用实时时钟(RTC)并保留8 KB SRAM时，功耗小于2.5μA；在深度省电模式下，启用RTC并保留8 KB SRAM时，功耗小于1 μA。

双核架构将全功能Cortex-M33内核与简化的M33内核配对，以管理控制功能，使开发人员能够并行运行应用程序，或根据需要关闭单个内核来降低整体功耗。例如，在物联网设备的安全空中(OTA)更新期间，主M33内核可以处理系统安全，而第二个精简内核执行控制功能。

MCX N MCU包括恩智浦第一个专用NPU实例，旨在实现高性能、低功耗的边缘智能。与单独使用CPU内核相比，片内NPU提供高达30倍的ML吞吐量。

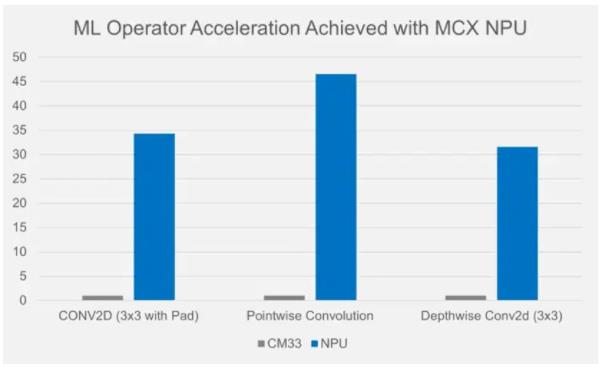

NPU相对加速度

这种顶级MCU级ML性能扩展了TinyML针对资源和功耗受限的边缘设备的功能。想象一下可能性:你可以实现复杂的深度学习模型，为门禁控制添加人脸和语音识别，为家庭安全系统创建电池供电的玻璃破碎探测器，为电机控制预测性维护开发振动传感器，以及设计配备生物传感器的智能可穿戴设备。

灵活且安全的设计

MCX N系列外围设备的灵活性就像开发人员的宝箱。高分辨率混合信号模拟外设旨在以更大的自主性运行，以最大限度地减少CPU中断并节省功耗。例如，ADC内置智能功能，可持续收集数据并对本地存储的数据求平均值。MCU的两个16位ADC均可用作两个单端输入ADC（实际上相当于四个ADC）或一个差分输入ADC。

工业级通信外设包括以太网、CAN-FD、BLDC/PMSM电机控制支持、高速和全速USB以及集成传感器接口（MIPI-I3C、I2C、UART和SPI）。为了增加灵活性，恩智浦的LP Flexcomm接口允许任意组合十个串行外设，包括SPI、UART和I2C.

MCX N系列MCU遵循恩智浦的安全设计方法制造，具有EdgeLock功能®安全子系统具有安全启动功能，包括不可变的信任根、硬件加速加密、主动和被动入侵检测以及电压和温度篡改检测。这一同类最佳的安全架构支持现场更新、在线交易和防止远程原始设计制造商（ODM）过度生产。

MCUXpresso和eIQ入门®软件

为了帮助简化和加速系统开发，MCX N MCU由恩智浦广受欢迎的MCUXpresso一套软件，包括用于简单设备配置和安全编程的工具。开发人员可以选择使用功能齐全的MCUXpresso IDE或来自IAR和Keil的IDE。恩智浦为驱动程序和中间件提供了广泛的示例和对一系列RTOS选择的支持，并由恩智浦合作伙伴生态系统的各种兼容中间件进行补充，从而实现了广泛应用的快速开发。恩智浦的eIQ®ML软件开发环境还提供易于使用的工具来训练和支持在集成NPU上运行的ML模型。
