使用NE555的水位控制器电路

这是一个称为使用555的水位控制器的电路，它持续监测头顶和地面水箱中的水位，并在头顶水箱中的水位低于预定水位时打开泵，并在达到最大预设水位时关闭泵，以免溢出。

此外，如果下水箱中的水位低于预设的低水位，则该电路将覆盖从高架水箱感应到的命令并关闭泵。这种超常设施对于该回路来说是独一无二的，可确保泵永不干涸。所有这些功能都可以由单个NE555集成电路处理。

使用555的水位控制器的工作

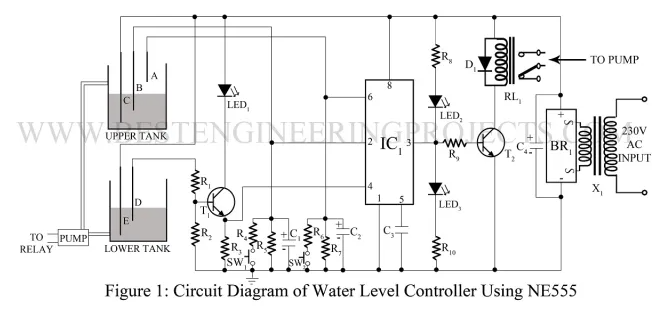

上部和下部储罐中的液位由安装在储罐上的电极感应。如电路图所示，上部水箱中有三个电极，分别名为A、B和C。同样，下部水箱中有两个电极，分别名为D和E，如电路图所示。

现在让我们考虑一下下水箱中的水位很高并且两根杆都浸没在水中的情况。由于水是导电的，晶体管T1将饱和和LED1会发光。IC还能够感测来自两个比较器的信号。

最初，头顶油箱是空的，因此，三个电极A、B和C之间没有连接。5.由于电极B是开路的，因此引脚2处的电位被吸引到地面。这会触发下限比较器发出触发器变低的信号，引脚3处的输出变为高电平。这通过晶体管T操作继电器2泵开始运行。

当水位到达上杆A时，电流通过电阻器R从参考杆C流向A7到地上。由于棒C和A之间的电阻相对于R较低7，引脚6处的电位接近电源电压。这会触发上比较器发出触发器进入高电平状态的信号，从而使引脚3处的输出变为低电平。这会使继电器断电，泵关闭。这种情况将持续到顶置水箱中的水位降至下参考杆B以下，此时引脚2上的脉冲将再次为继电器通电。

但是，如果在泵送操作期间或之后，下水箱中的水位达到低于杆D的水平，则晶体管T。1将不饱和，LED1将熄灭，触发器将通过引脚4获得负电位，立即将触发器重置为高电平状态。引脚3处的输入将强制为低电平，从而使继电器断电并关闭泵。

泵可以通过瞬时按下开关SW来手动切换1.可以通过按下SW将其关闭2.电容器C1和C2有助于防止由于线路瞬变而导致的错误触发。

使用NE555的水位控制器零件清单
