H桥驱动CN8001在微系统的驱动控制中的应用，兼容

步进电动机能直接将数字脉冲信号转换成角位移或线位移，其转速或线速度与脉冲的频率成正比，因此可以在很宽的范围内通过改变脉冲频率来调节电机的转速，广泛应用于各种自动化控制系统中。随着现代电子技术的发展，步进电机的驱动与控制电路由分立元件向集成电路发展，其体积不断缩小，在各种微系统的驱动控制中能得到广泛应用。

微型系统通常的通过串口通信来控制步进电机的，控制指令由在PC机的控制界面发送，单片机通过串口接收控制指令继而驱动步进电动机。串口通信采用USB转UART桥接器和驱动电路中的电机驱动芯片，都只需要很少的外围元器件，从而简化了驱动及控制电路，使其可应用于一些微控制的场合。

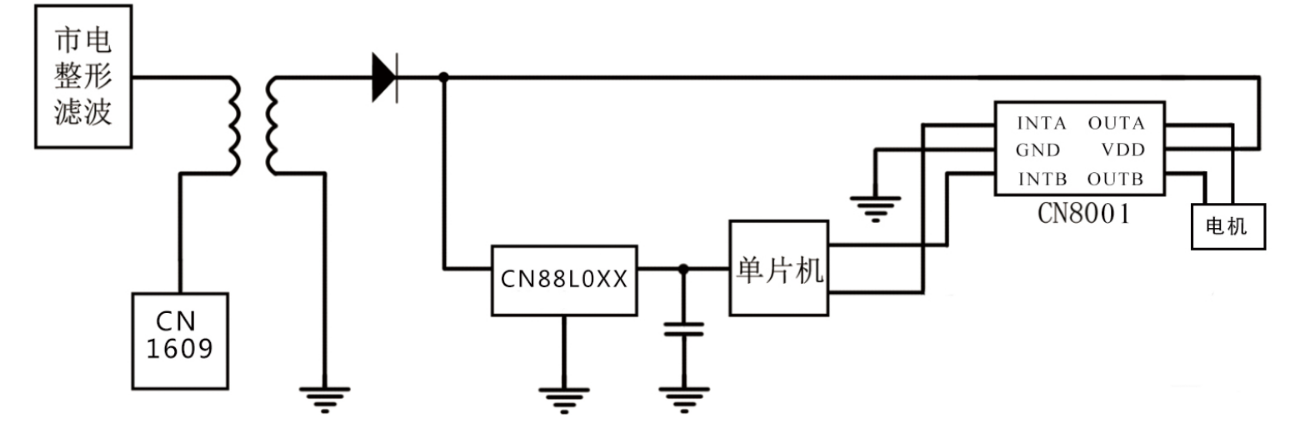

CN8001典型应用图

本文主要介绍芯北科技CN8001电机驱动芯片用于微系统的驱动控制，只需要很少的外围器件就可以工作，使电机的驱动器体积进一步得到缩小，有利于在一些空间尺寸要求较严的微控制场合中的应用。

CN8001是由两个输入引脚控制。两个开/关输入确定输出模式：前进，后退，惯性停车或制动。当两个输入均处于低电平时，可以实现非常低的待机电路电流。另外该芯片可在2.7V至6V的电动机电源电压下工作，根据逻辑控制，它可以提供高达0.8A的输出电流。

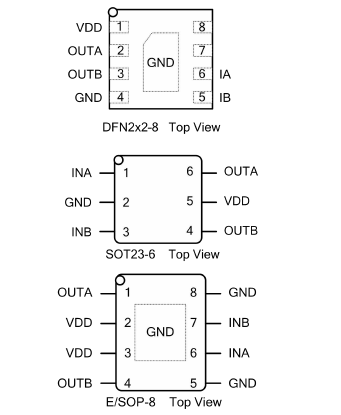

CN8001可用于驱动可逆电动机的H桥电动机驱动器，可驱动一个直流电动机，一个步进电动机的绕组或其他负载。提供DFN2x2-8，SOT23-6，SOP-8或ESOP-8封装。

芯北科技CN8001芯片特征及介绍：

•宽功率范围: 2.7V至6V

•0.8A最大连续输出

•高于3A的峰值电流能力

•低MOSFET导通电阻：Rhs=0.3Q，RIs=0.152

•正向，反向，惯性或制动输出模式适用于广泛的MCU控制逻辑

•输入逻辑迟滞，热关断
