51单片机全自动洗衣机proteus仿真设计

51单片机全自动洗衣机proteus仿真设计

仿真原版本：proteus 7.8

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0025

设计介绍：

1、按键功能：

通过“K1”键步进改变“标准、经济、单独、排水”四种方式，执行相应的程序。

对应指示灯亮。

通过“K2”键步进改变“强洗、弱洗”两种方式，执行相应的程序，对应指示灯亮。

通过“K3”键控制洗衣机运行、暂停和解除报警功能。

2、方式功能选择：

一般洗衣机的步骤为：洗涤，漂洗，脱水，当处于某种状态时，对应的指示灯以0.7S周期闪烁，当洗衣机在洗涤过程中，洗涤指示灯闪烁。

可以通过方式选择设定具体的运行过程。

标准方式：

进水—> 洗涤 —> 排水 —> 进水 —> 漂洗 —> 排水 —>进水 —> 漂洗—> 排水 —> 脱水。

经济方式：

进水 —> 洗涤 —> 排水 —> 进水 —> 漂洗 —> 排水 —> 脱水。

单独方式：

进水 —> 洗涤。

排水方式：

排水 —> 脱水。

强洗即电动机转速快，弱洗即电动机转速慢。

3、整机功能：

开机默认状态为标准方式、强洗。

在洗涤和漂洗过程中，电动机正转一次，反转一次，连续运行。

在进水和脱水过程中，相应的指示灯亮，继电器吸合。

当执行某个步骤时，只有“K3”键有效，按下暂停，再按恢复运行。

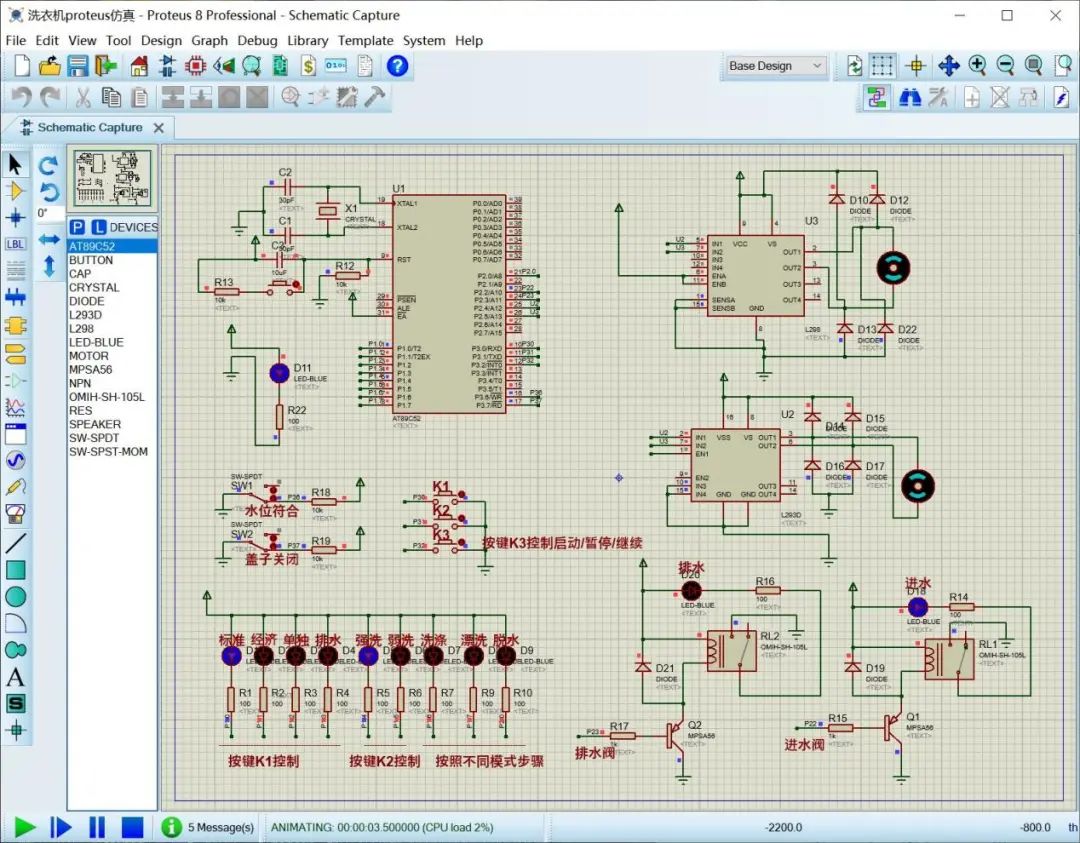

仿真图：

程序代码：
