STC单片机IO引脚驱动不了光耦PC817的原因及解决办

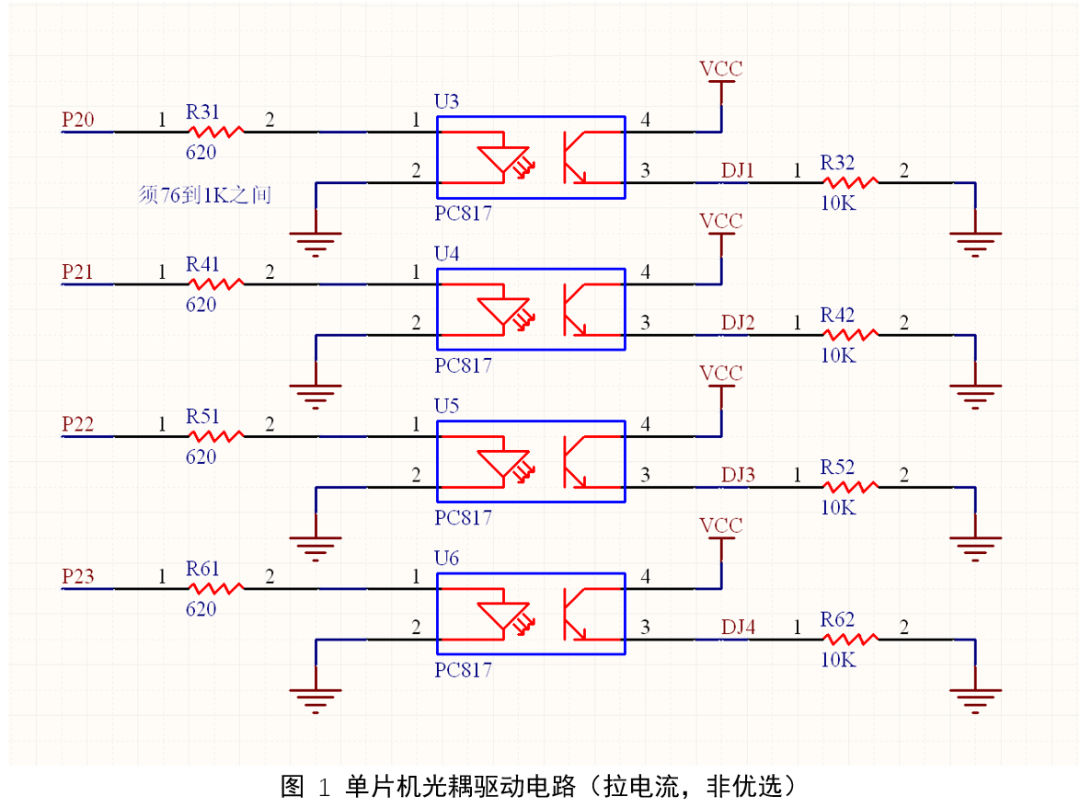

这是一个单片机通过光耦来信号隔离，驱动外部负载的电路。单片机为STC15系列，光耦为PC817，如图1，光耦的阳极输入端接到单片机的P20-P23引脚，光耦的输出DJ1-DJ4接到外部电路。

但是在改变P20的电平时却出现了问题，并不能改变DJ1的电平，怎么回事呢？

1、是限流电阻的问题吗？

先看看光耦的参数表。

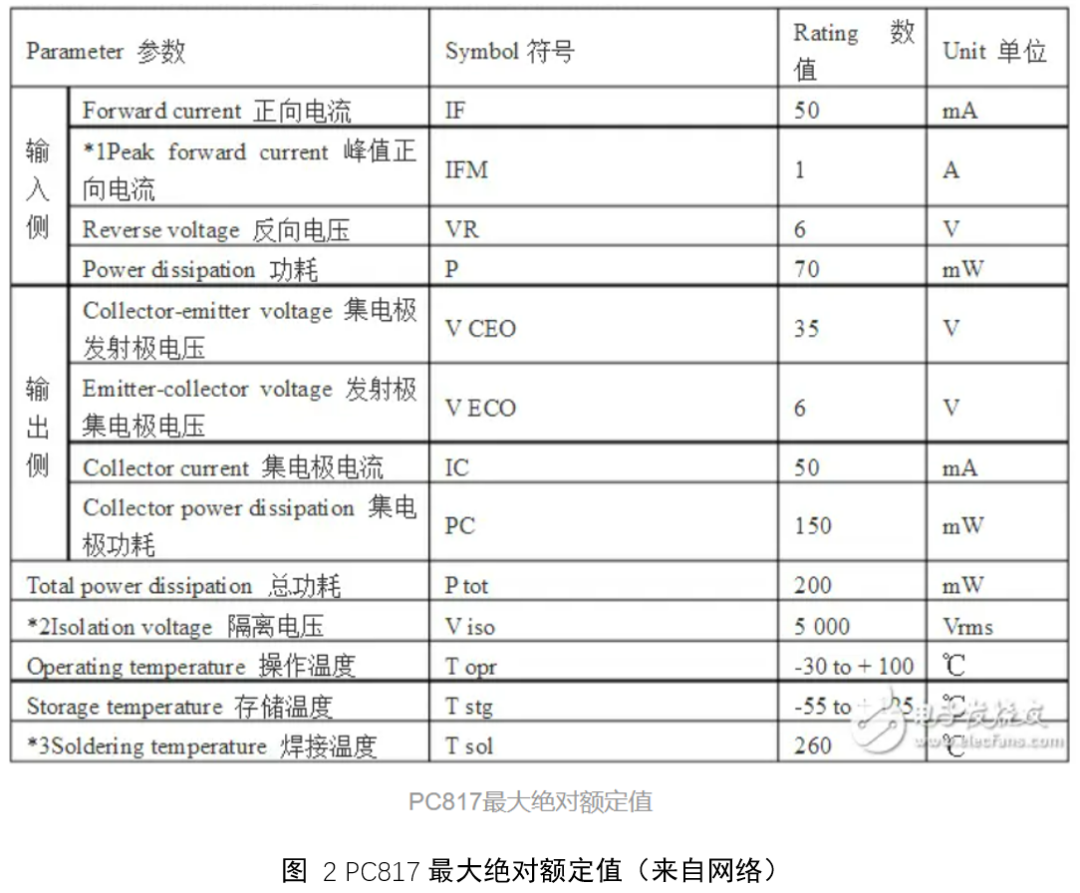

由图2和图3可知，PC817输入侧的最大允许电流为50mA, 并且只需让输入侧电流大于3.2mA就能让光耦工作。

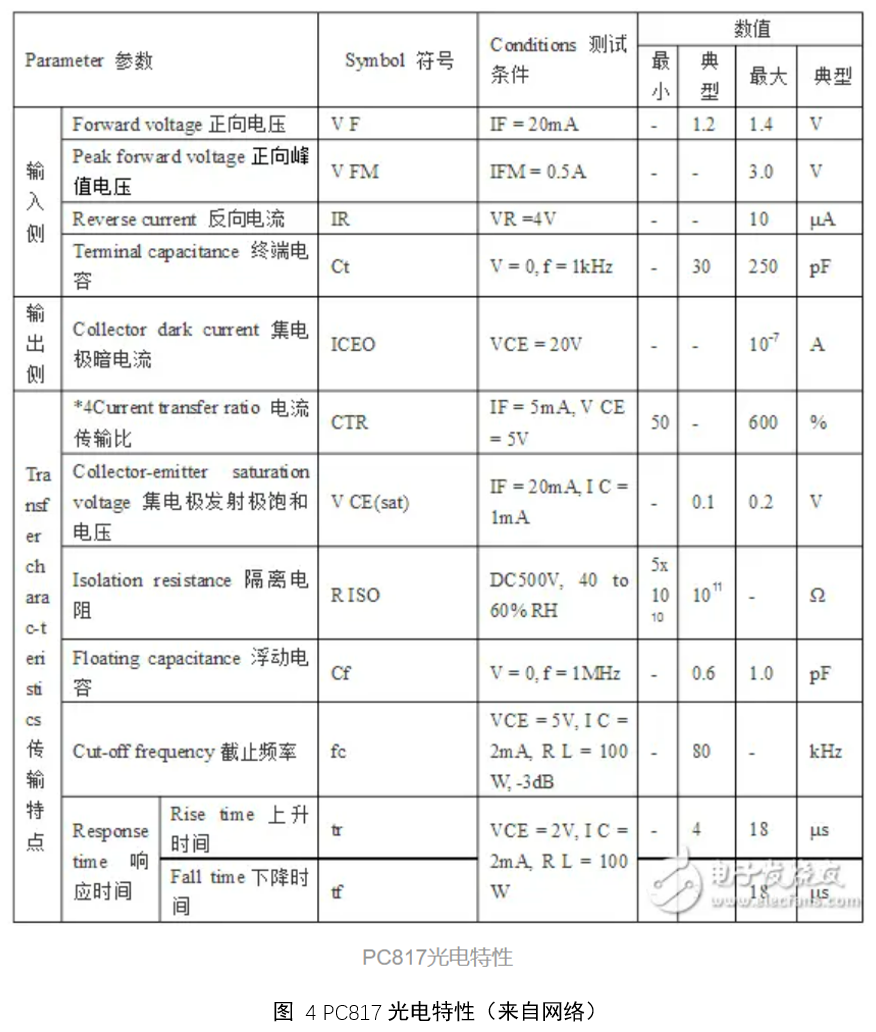

由图 4可知，光耦输入侧光电二极管的压降为1.2V，接到5V单片机后，一般需加限流电阻，限流电阻最大值R1=(5V-1.2V)/3.2mA=1.18KΩ，限流电阻最小值R2=(5V-1.2V)/50mA=76Ω，那么图 1中选择的限流电阻为660Ω，是合适的。

那么，又是什么原因导致光耦不能被控制呢呢？再看看STC15单片机引脚的参数。

2、STC15单片机P2引脚的参数

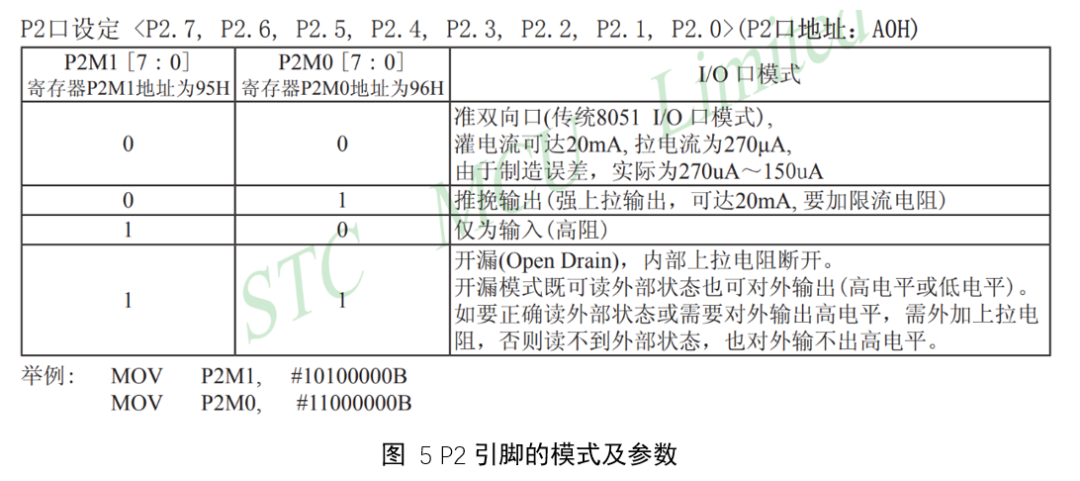

看图5，原来，STC15单片机的P2引脚上电默认为准双向口模式，灌电流可达20mA,但是拉电流只有270uA, 那么当P2引脚输出1时，是不可能达到PC817需要的3.2mA的，那么在这个准双向口模式下，不能驱动光耦。

3、该怎么解决呢？

**3.1 **方法1：设置P20-P23引脚为推挽输出模式

将对应的P20-P23引脚设置为推挽输出模式，那么该引脚的输出电流最大可达20毫安，可满足驱动光耦的要求。

要改变P2引脚的模式只需设置寄存器P2M1, P2M0即可。

**3.2 **方法2：将光耦输入侧改为灌电流电路

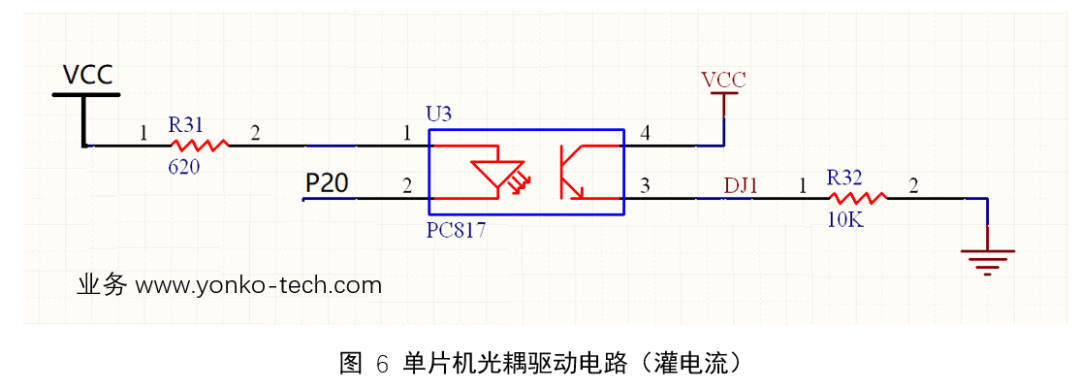

如图 6，将光耦输入侧的阳极接电源正极，阴极接入单片机的引脚，形成灌电流的电路，那么在准双向口的模式下，STC15单片机也能驱动光耦。

当然，可能不止STC15单片机有这个问题，其他也许也有，具体需要查各个单片机的手册。如有单片机、PLC、电路板、控制器/箱、仪器仪表、机电设备或系统、自动化、工控、传感、数据采集、自控系统、控制系统，软件、APP开发设计定制需要，可联系 Q:2531二六3726

修改的原则就是，能动程序就不动电路，毕竟动电路要花钱。
