Qt应用开发--国产工业开发板T113-i的部署教程

Qt在工业上的使用场景包括工业自动化、嵌入式系统、汽车行业、航空航天、医疗设备、制造业和物联网应用。Qt被用来开发工业设备的用户界面、控制系统、嵌入式应用和其他工业应用，因其跨平台性和丰富的功能而备受青睐。

Qt能够为工业领域带来什么好处：

• - Qt提供了强大的图形引擎，使开发人员能够创建具有吸引力和高性能的用户界面。
• - Qt允许开发人员根据具体需求定制用户界面和功能。这对于满足不同行业和项目的独特需求至关重要，使工业应用能够实现个性化的解决方案
• - Qt提供了丰富的库和工具，涵盖了各种应用程序开发需求，包括图形、网络通信、多媒体处理、数据存储等。这简化了工业应用程序的开发流程
• - Qt可以轻松与各种硬件设备和通信协议集成，这对于工业自动化和控制系统来说非常重要，因为它们需要与各种传感器、执行器和其他工业设备进行通信

本次开发教程的测试板卡来自创龙科技的TLT113-EVM国产工业评估板，基于全志科技T113-i双核ARM Cortex-A7 + 玄铁C906 RISC-V + HiFi4 DSP异构多核处理器设计，ARM Cortex-A7处理器单元主频高达1.2GHz。

评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

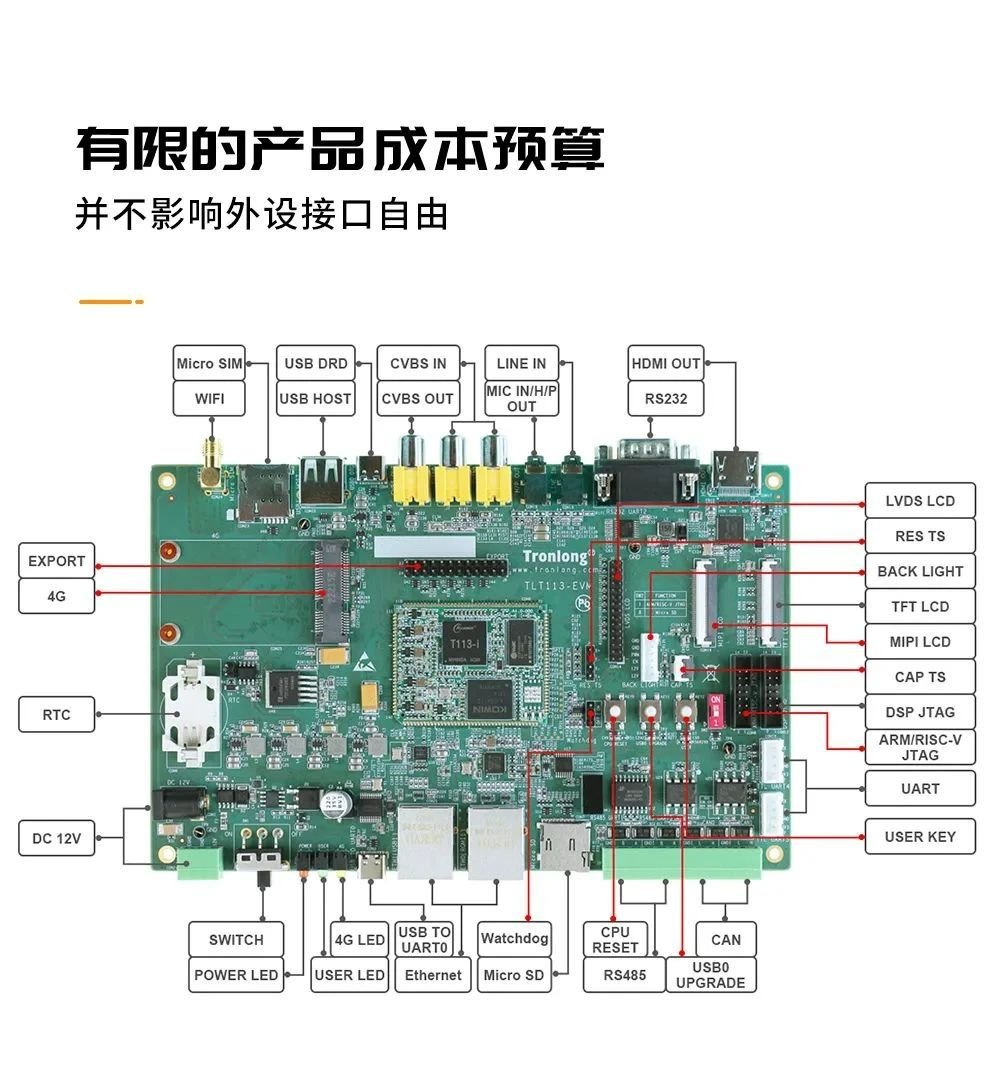

T113-i国产工业评估板硬件资源图解

此外，T113-i国产工业开发板的接口资源丰富，能够支持引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时引出LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI、4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估与技术预研。

创龙科技的这款T113-i国产工业开发板它提供了Qt的运行环境，可以让我们快速的部署工业领域的用户交互界面，控制系统。

接下来我们来聊聊如何在创龙科技T113-i工业开发板上部署Qt应用。

开发板Qt运行环境

开发板SDK准备

• 创龙科技的资料中提供了开发板的SDK-T113-i_v1.0.tar.gz，需要解压ubuntu中解压出来：

rice@rice:~$mkdirt113//创建t113工作目录，然后将压缩包拷贝到此目录
rice@rice:~$cdt113
....

rice@rice:~/t113$tar-zxvfSDK-T113-i_v1.0.tar.gz
rice@rice:~/t113$cdT113-i_v1.0/
rice@rice:~/t113/T113-i_v1.0$ls
brandybuildrootdeviceinstall_tools.shoutrtos-dsptools
buildbuild.shkernelplatformtest

• 安装依赖软件，创龙科技提供了安装脚本：install_tools.sh，我们执行该脚本即可完成依赖工具的安装：

rice@rice:~/t113/T113-i_v1.0$./install_tools.sh
[sudo]passwordforrice:
Readingpackagelists...Done
Buildingdependencytree
Readingstateinformation...Done
texinfoisalreadythenewestversion(6.5.0.dfsg.1-2).
0upgraded,0newlyinstalled,0toremoveand121notupgraded.
Readingpackagelists...Done
Buildingdependencytree
Readingstateinformation...Done
pkg-configisalreadythenewestversion(0.29.1-0ubuntu2).
0upgraded,0newlyinstalled,0toremoveand121notupgraded.
Readingpackagelists...Done

......

• 解压Buildroot dl--dl.tar.gz，其为 Buildroot dl 目录压缩包，用于存放从官网下载的开源软件包：

rice@rice:~/t113$tar-xvfdl.tar.gz-C~/t113/buildroot/buildroot-201902/

构建Qt固件

• 在编译固件前，先清理一下SDK的编译和配置生成文件：

rice@rice:~/t113/T113-i_v1.0$./build.shdistclean

• 配置linux内核，处理器型号，显示方式，编译器等信息

rice@rice:~/t113/T113-i_v1.0$./build.shconfig
Welcometomkscriptsetupprogress
Allavailableplatform:
0.linux
Choice[linux]:0
Allavailablelinux_dev:
0.bsp
1.dragonboard
2.longan
3.tinyos
Choice[longan]:2
Allavailablekern_ver:
0.linux-5.4
Choice[linux-5.4]:0
Allavailableic:
0.t113
1.t113_i
Choice[t113_i]:1
Allavailableboard:
0.evb1
1.evb1_auto
2.evb1_auto_nand
3.evb1_auto_nor
4.tlt113-evm-emmc
5.tlt113-evm-nand
6.tlt113-minievm-emmc
7.tlt113-minievm-nand
Choice[tlt113-evm-nand]:5
Allavailableoutput_configs:
0.hdmi
1.lvds-lcd
2.mipi-lcd
3.tft-lcd
4.cvbs
Choice[hdmi]:0
Allavailableflash:
0.default
1.nor
Choice[default]:0
Allavailablebuild_root:
0.buildroot-201902
1.ubuntu
Choice[buildroot-201902]:0
Allavailablegnueabi:
0.gnueabi
1.gnueabihf
Choice[gnueabi]:0

• 设置编译的环境变量：

rice@rice:~/t113/T113-i_v1.0$source./build/envsetup.sh

• 我们采用一键编译 SPL、U-Boot、Linux 内核和 buildroot文件系统。

rice@rice:~/t113/T113-i_v1.0$./build.sh
ACTIONList:mklichee;========
Executecommand:mklichee
INFO:----------------------------------------
INFO:buildlichee...
INFO:chip:sun8iw20p1
INFO:platform:linux
INFO:kernel:linux-5.4
INFO:board:tlt113-evm-nand
INFO:output:/home/rice/t113/T113-i_v1.0/out/t113_i/tlt113-evm-nand/longan
INFO:----------------------------------------
INFO:buildbuildroot...
Preparebrtoolchaingcc-linaro-5.3.1-2016.05-x86_64_arm-linux-gnueabi.tar.xz...
make:Enteringdirectory'/home/rice/t113/T113-i_v1.0/buildroot/buildroot-201902'

...

• 编译Qt库，使其开发板固件支持Qt应用运行环境：

rice@rice:~/t113/T113-i_v1.0$./build.shqt
ACTIONList:mkqt;========
Executecommand:mkqt
INFO:buildQt...
INFO:buildarm-linux-gnueabiversion'sQt
/home/rice/t113/T113-i_v1.0/platform/framework/qt/qt-everywhere-src-5.12.5
Usingbuilt-inspecs.
COLLECT_GCC=gcc
COLLECT_LTO_WRAPPER=/usr/lib/gcc/x86_64-linux-gnu/7/lto-wrapper
OFFLOAD_TARGET_NAMES=nvptx-none
OFFLOAD_TARGET_DEFAULT=1
Target:x86_64-linux-gnu
Configuredwith:../src/configure-v--with-pkgversion='Ubuntu7.5.0-3ubuntu1~18.04'--with-bugurl=file:///usr/share/doc/gcc-7/README.Bugs--enable-languages=c,ada,c++,go,brig,d,fortran,objc,obj-c++--prefix=/usr--with-gcc-major-version-only--program-suffix=-7--program-prefix=x86_64-linux-gnu---enable-shared--enable-linker-build-id--libexecdir=/usr/lib--without-included-gettext--enable-threads=posix--libdir=/usr/lib--enable-nls--enable-bootstrap--enable-clocale=gnu--enable-libstdcxx-debug--enable-libstdcxx-time=yes--with-default-libstdcxx-abi=new--enable-gnu-unique-object--disable-vtable-verify--enable-libmpx--enable-plugin--enable-default-pie--with-system-zlib--with-target-system-zlib--enable-objc-gc=auto--enable-multiarch--disable-werror--with-arch-32=i686--with-abi=m64--with-multilib-list=m32,m64,mx32--enable-multilib--with-tune=generic--enable-offload-targets=nvptx-none--without-cuda-driver--enable-checking=release--build=x86_64-linux-gnu--host=x86_64-linux-gnu--target=x86_64-linux-gnu
Threadmodel:posix

.....

• 打包系统镜像文件，执行之后，可以看到生成的固件文件，它默认生成两个版本的固件，分别是：nand固件和SD卡固件，我们是采用SD卡启动，所以使用SD卡固件。

rice@rice:~/t113/T113-i_v1.0$./build.shpack
ACTIONList:mkpack;========
Executecommand:mkpack
INFO:packingfirmware...
INFO:UseBIN_PATH:/home/rice/t113/T113-i_v1.0/device/config/chips/t113_i/bin
copyingtoolsfile
copyingconfigsfile
copyingproductconfigsfile
/home/rice/t113/T113-i_v1.0/out/pack_out/aultls32.fex
/home/rice/t113/T113-i_v1.0/out/pack_out/aultools.fex
/home/rice/t113/T113-i_v1.0/out/pack_out/boot_package.cfg
/home/rice/t113/T113-i_v1.0/out/pack_out/boot_package.fex

......

dsp0.fexLen:0x3fc78
Vdsp0.fexLen:0x4
BuildImg0
Dragonexecuteimage.cfgSUCCESS!
----------imageisat----------

size:613M/home/rice/t113/T113-i_v1.0/out/t113_i_linux_tlt113-evm-nand-sdboot_uart0.img

packfinish

运行环境验证

下载运行实例

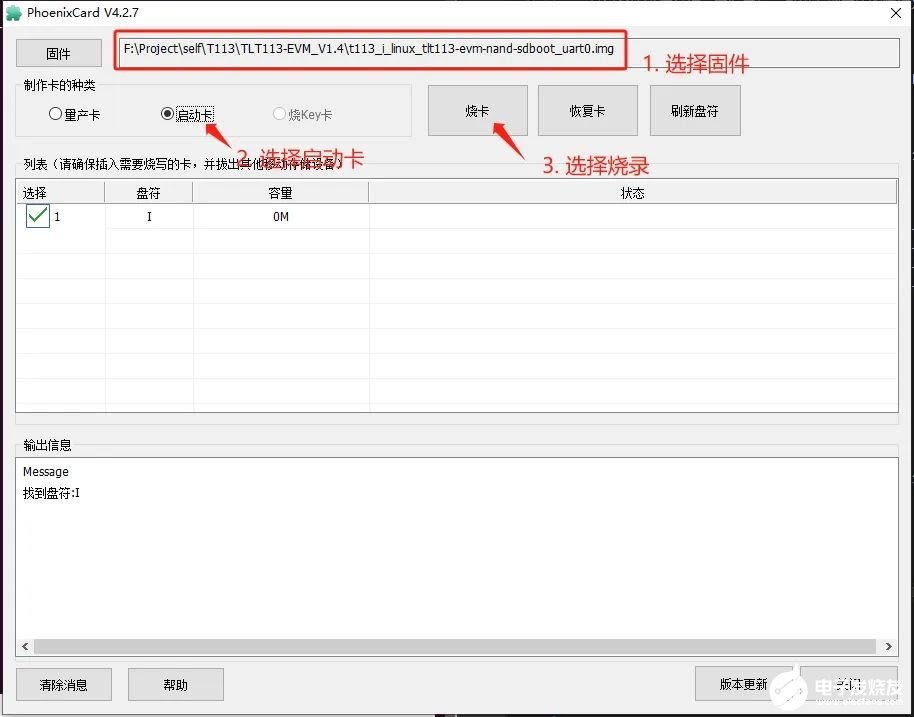

• 将编译打包后的固件(t113_i_linux_tlt113-evm-nand-sdboot_uart0.img)放到windows上，通过工具PhoenixCard.exe烧录到SD卡上。将SD卡插到读卡器上，然后插进电脑：

• 创龙科技提供了qt的demo，我们将led_control的实例拷贝到板子上：

rice@rice:~/t113/qt-demos/led_control/bin$scpled_controlroot@ip:~/

创龙T113-i上运行实例

• 关闭默认的Qt运行程序，设置qt的环境变量

root@T113-Tronlong:~#killallLauncher
root@T113-Tronlong:~#source/etc/qtenv.sh
add/dev/input/event1toQtApplication.
findqt5installeddone

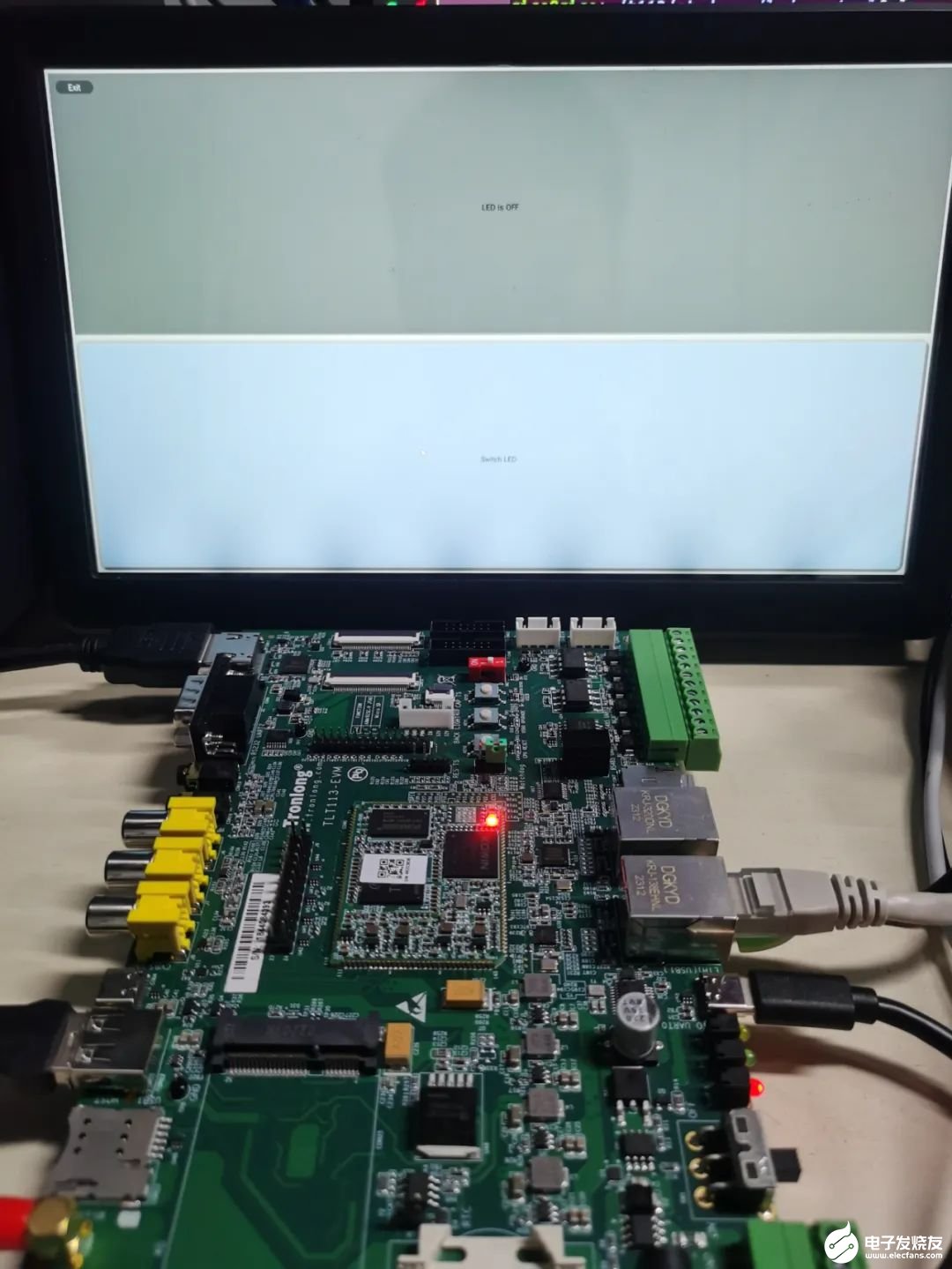

• 运行实例验证Qt功能，运行效果如图：

root@T113-Tronlong:~#./led_control

Qt开发环境

开发环境下载

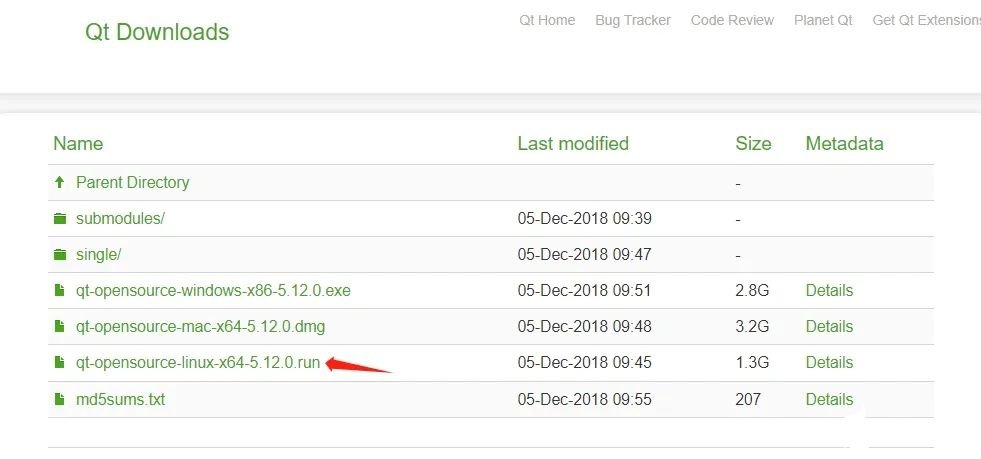

• Qt开发环境下载，作者是使用Qt 5.12.0，下载链接：https://download.qt.io/archive/qt/5.12/5.12.0/，Ubuntu需要下载：qt-opensource-linux-x64-5.12.0.run

开发环境交叉编译环境配置

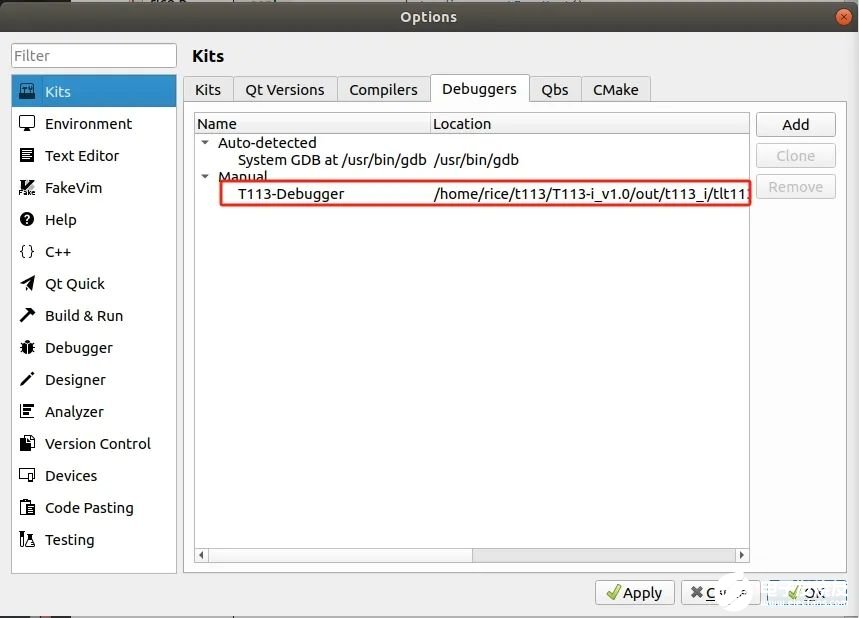

• 配置Debuggers
  • 点击菜单栏"Tools -> Options"
  • 击"Kits -> Debuggers -> Add -> Browse…"
  • 选择目标平台的GDB，路径：/home/rice/t113/T113-i_v1.0/out/t113_i/tlt113-evm-nand/longan/buildroot/host/usr/bin/arm-linux-gnueabi-gdb

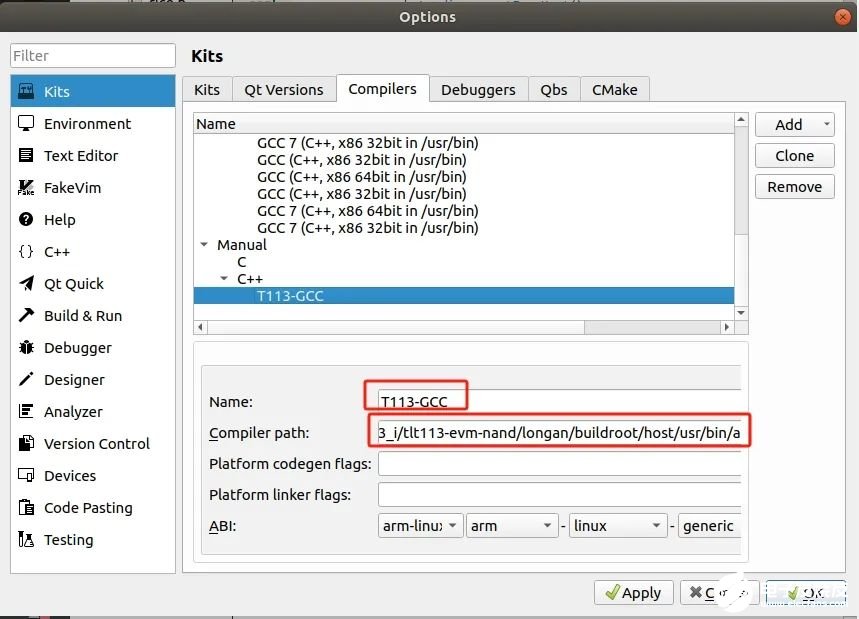

• 配置交叉工具链
  • 点击菜单栏"Tools -> Options"
  • 击"Kits -> Compilers -> Add -> GCC -> C++ -> Browse…"
  • 选择目标平台的交叉工具链，路径：/home/rice/t113/T113-i_v1.0/out/t113_i/tlt113-evm-nand/longan/buildroot/host/usr/bin/arm-linux-gnueabi-g++

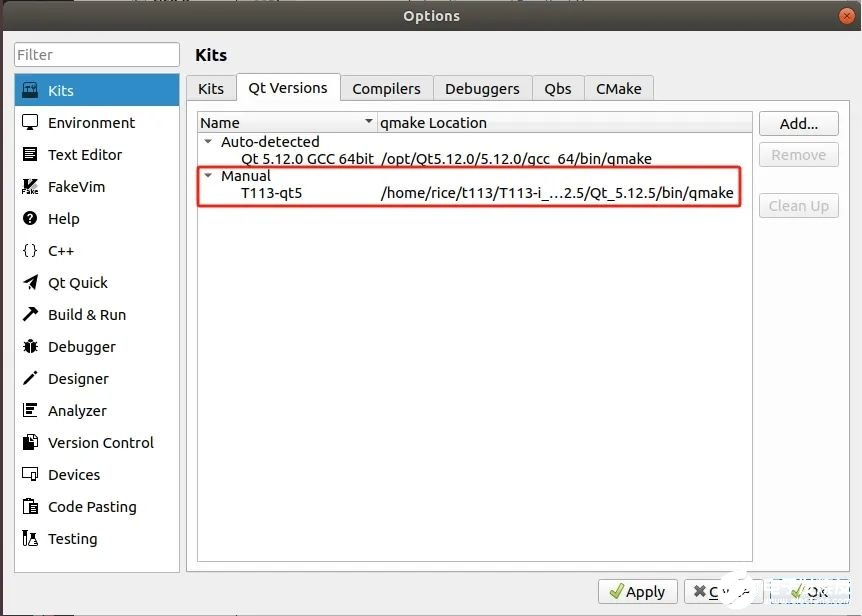

• 配置Qt Versions
  • 点击菜单栏"Tools -> Options"
  • 击"Kits -> Qt Versions -> Add -> GCC -> C++ -> Browse…"
  • 选择目标平台的Qt Versions，路径：/home/rice/t113/T113-i_v1.0/platform/framework/qt/qt-everywhere-src-5.12.5/Qt_5.12.5/bin/qmake

• 配置Kits
  • 点击菜单栏"Tools -> Options"
  • 击"Kits -> Kits"
  • 将 Name 修改为"T113"，Device type 选择"Generic Linux Device"，Compiler 的 C++选择"T113-GCC"，Debugger 选择"T113-Debugger"，Qt version 选择"T113-qt5"，点击 Apply，然后点击 OK 完成配置

开发Qt应用

• 作者开发了一个快速验证硬件功能的，主要功能包含：

1. 板载LED灯控制，代码实现：

staticQStringledPath="/sys/class/leds/user-led0";

voidrice::ledInit()
{
setLedStatus(0);

ui->ledPushButton->setText("LEDOFF");
ui->ledPushButton->setStyleSheet("border-width:1px;"
"border-style:solid;"
"border-color:white;"
"background-color:rgba(88,88,88,200)");
}

voidrice::ledDeinit()
{

}

boolrice::setLedStatus(intstatus)
{
QStringcmd="echo"+QString::number(status)+">"+ledPath+"/brightness";
if(system(cmd.toStdString().c_str())==-1){
printf("setledstatusfailed!n");
returnfalse;
}
returntrue;
}

intrice::getLedStatus(void)
{
QStringcmd="cat"+ledPath+"/brightness";
FILE*fp=popen(cmd.toStdString().c_str(),"r");
if(fp==nullptr){
return-1;
}

charled_status[32];
if(fgets(led_status,sizeof(led_status),fp)==nullptr){
printf("fgetserror:%sn",cmd.toStdString().c_str());
pclose(fp);
return-1;
}

pclose(fp);
returnatoi(led_status);
}

voidrice::on_ledPushButton_clicked()
{
intledStatus=getLedStatus();
if(ledStatus==0){
setLedStatus(1);
ui->ledPushButton->setText("LEDON");
ui->ledPushButton->setStyleSheet("border-width:1px;"
"border-style:solid;"
"border-color:white;"
"background-color:rgba(00,205,00,255)");
}
else{
setLedStatus(0);
ui->ledPushButton->setText("LEDOFF");
ui->ledPushButton->setStyleSheet("border-width:1px;"
"border-style:solid;"
"border-color:white;"
"background-color:rgba(88,88,88,200)");
}
}

2. 板载按键检测，代码实现：

voidrice::keyInit()
{
keyFd=open(keyPath.toUtf8().data(),O_RDONLY);
if(keyFd==-1)
{
printf("Cannotopenfile(%s)",keyPath.toUtf8().data());
return;
}
ui->keyTextEdit->append("KeyMonitor!n");
ui->keyTextEdit->append("Keyuser0pressed!");

keyNotify=newQSocketNotifier(this->keyFd,QSocketNotifier::Read,this);
connect(this->keyNotify,SIGNAL(activated(int)),this,SLOT(keyHandler()));
}

voidrice::keyDeinit()
{

}

voidrice::keyHandler()
{
structinput_eventbuf;

if(read(keyFd,&buf,sizeof(structinput_event))>0)
{
if(buf.code==KEY_PROG1&&buf.value==1)
{
ui->keyTextEdit->append("Keyuser0pressed!");
}
}
}

3. RTC时钟获取并显示，代码实现：

voidrice::dateInit()
{
structrtc_timertc_tm_temp;
dateFd=open(datePath.toUtf8().data(),O_RDONLY);
if(dateFd==-1)
{
printf("Cannotopenfile(%s)",keyPath.toUtf8().data());
return;
}
if(ioctl(dateFd,RTC_RD_TIME,&rtc_tm_temp)< 0)
{
printf("Getdatefailed");
return;
}
ui->yearLineEdit->setText(QString::number(rtc_tm_temp.tm_year+1900));
ui->monthLineEdit->setText(QString::number(rtc_tm_temp.tm_mon+1));
ui->dayLineEdit->setText(QString::number(rtc_tm_temp.tm_mday));
}

voidrice::dateDeint()
{

}

4. 网络调试助手，代码实现：

voidrice::netInit()
{
server=newQTcpServer();
socket=newQTcpSocket();
}

voidrice::netDeint()
{

}

voidrice::netNewClientConnect()
{
socket=server->nextPendingConnection();
connect(socket,&QTcpSocket::readyRead,this,&rice::netNewRcve);
}

voidrice::on_netPushButton_clicked()
{
intport=ui->portLineEdit->text().toInt();
if(ui->netPushButton->text()==tr("Open"))
{
if(ui->typeComboBox->currentText()==tr("Server"))
{
connect(server,&QTcpServer::newConnection,this,&rice::netNewClientConnect);
if(!server->listen(QHostAddress::Any,port))
{
printf("Listenfailedn");
return;
}
}
elseif(ui->typeComboBox->currentText()==tr("Client"))
{
QStringip=ui->ipComboBox->currentText();
socket->abort();
socket->connectToHost(ip,port);

if(!socket->waitForConnected(3000))
{
printf("Connectserverfailed");
return;
}
connect(socket,&QTcpSocket::readyRead,this,&rice::netNewRcve);
}
ui->netPushButton->setText("Close");
}
elseif(ui->netPushButton->text()==tr("Close"))
{
if(ui->typeComboBox->currentText()==tr("Server"))
{
socket->abort();
server->close();
}
elseif(ui->typeComboBox->currentText()==tr("Client"))
{
socket->disconnectFromHost();
}
ui->netPushButton->setText("Open");
}
}

voidrice::on_sendPushButton_clicked()
{
if(socket->isOpen())
{
socket->write(ui->sendLineEdit->text().toUtf8().data());
}
}

voidrice::netNewRcve()
{
ui->recvTextEdit->append(socket->readAll());
}

voidrice::on_typeComboBox_currentIndexChanged(constQString&arg1)
{
if(arg1==tr("Server"))
{
ui->ipComboBox->setEditable(false);
}
else
{
ui->ipComboBox->setEditable(true);
}
}

Qt应用验证

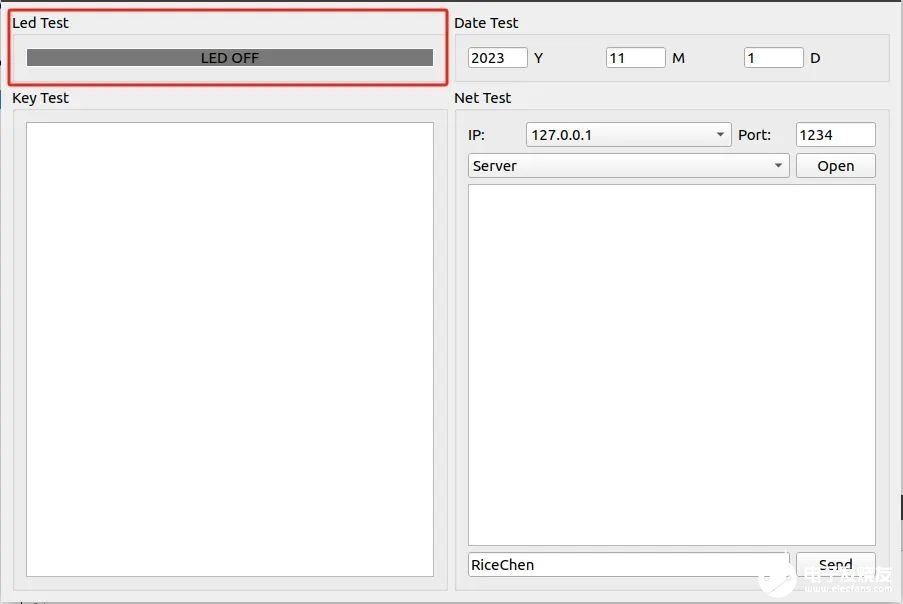

1. 板载LED灯控制验证，当点击开关LED按钮时，LED灯会根据状态亮灭：

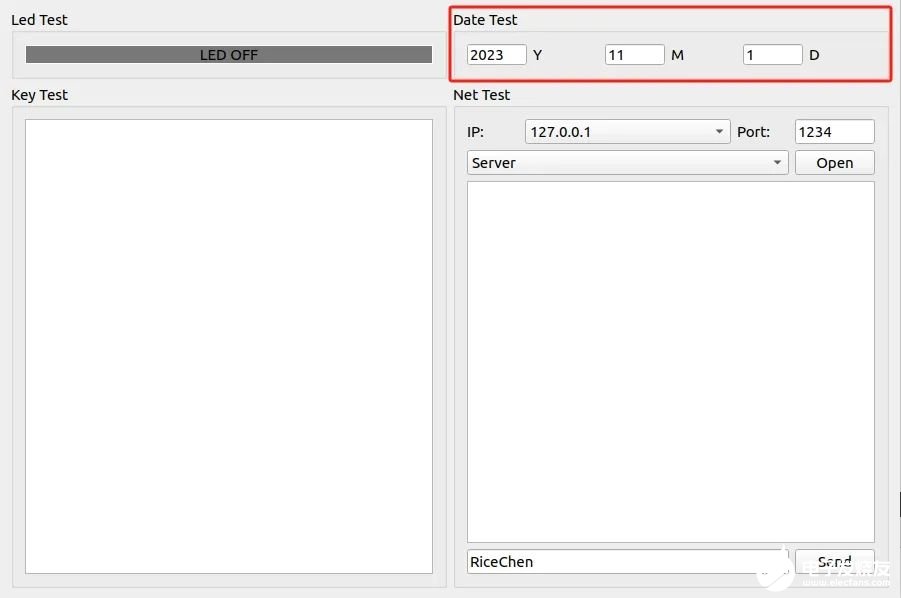

2. 当应用运行起来时，会获取RTC时间，并显示：

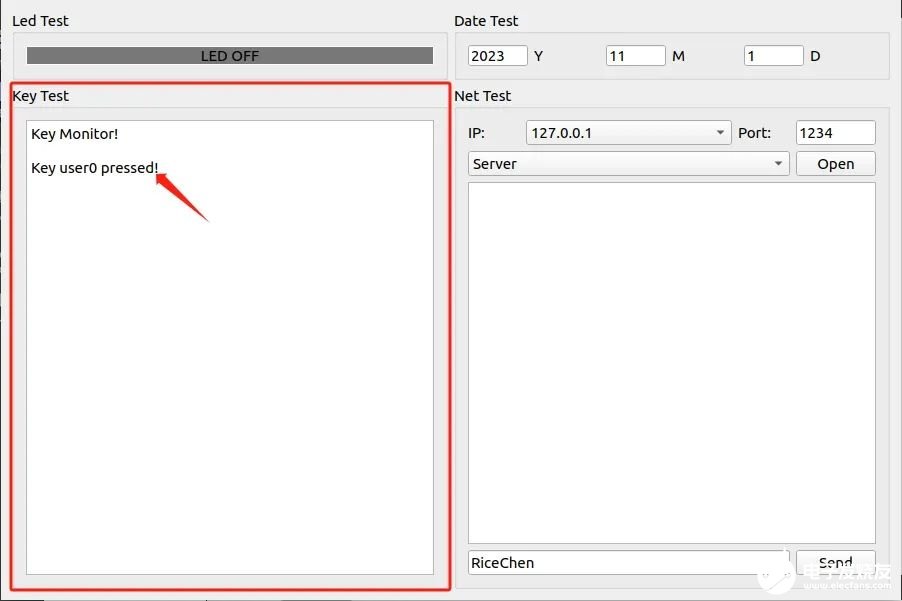

3. 当板载按键按下时，窗口会显示按键按下：

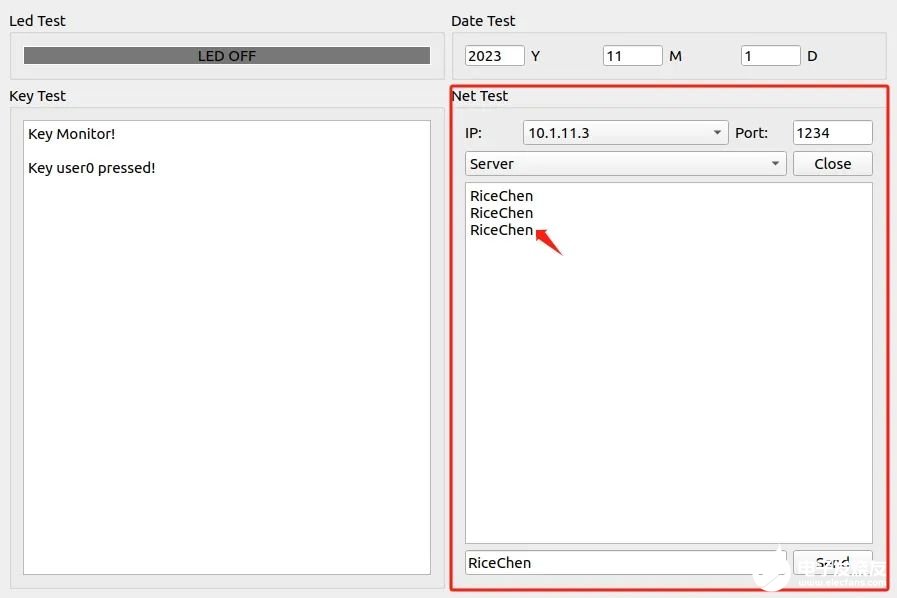

4. 网络调试助手支持TCP客户端和TCP服务器两种类型，下面演示服务器验证。开发板上设置板子的IP，和端口号，然后通过PC上网络调试助手连接上板子，并克实现数据的收发：

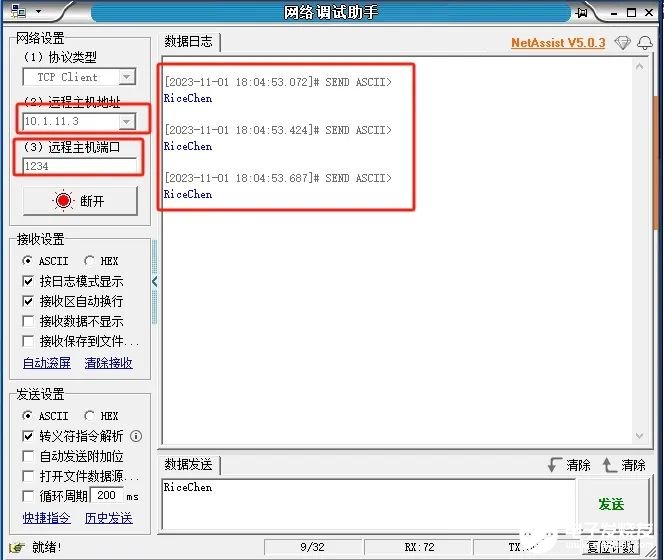

• 客户端往服务器发送数据

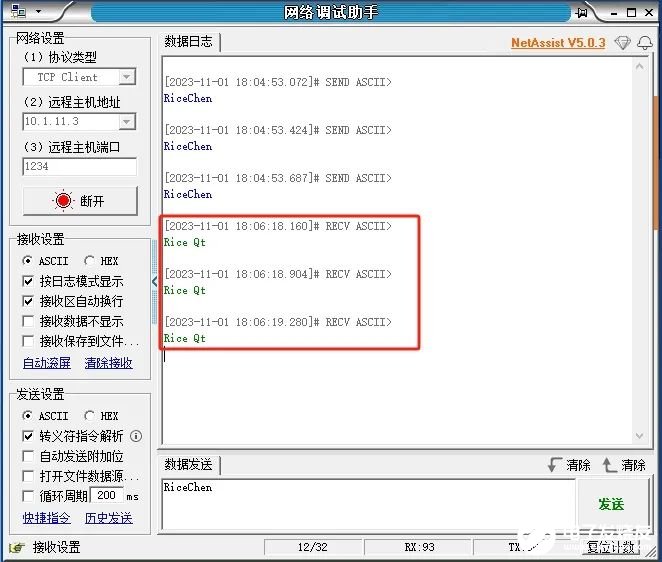

• 服务器往客户端发送数据
