基于PPOD的光纤发送器和接收器模块

本应用笔记概述了Avago Technologies基于PPOD的光纤发送器和接收器模块。它还显示了SNAP-12和PPOD规格之间的比较。基于PPOD的光纤发送器和接收器模块为希望通过增加现有并行光纤互连的带宽来提升系统性能的设计人员提供了理想的解决方案。

介绍

Avago Technologies基于PPOD的光纤发送器和接收器模块为希望通过增加现有并行光纤互连的带宽来升级系统性能的设计人员提供了理想的解决方案。尽管外观和感觉几乎相同，但是基于PPOD的产品并不能替代基于SNAP-12的设计。但是，PPOD光模块提供了一些关键的性能增强功能和SNAP-12平台无法提供的其他功能。增强功能包括：

• 以高达10 Gb / s的数据速率运行
• 模块引脚分配经过优化，可实现更好的电信号完整性
• 3.3 V和2.5 V电源可帮助减少整体功耗
• 全套数字诊断，包括：发射/接收光功率，模块温度和电源电压
• 可调的发射机输入均衡和接收机输出去加重
• SNAP-12与PPOD形状因数

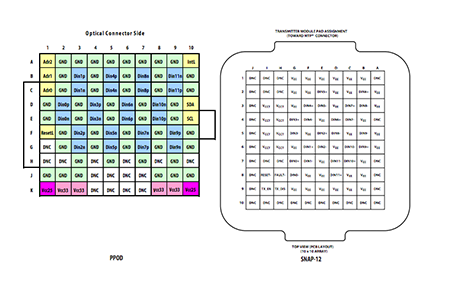

从封装角度来看，SNAP-12和PPOD形状因数几乎相同，主要区别是MEG-Array®电连接器的方向。方向变化还伴随着模块电气引脚的变化。例如，图1显示了两种尺寸形式的TX模块引脚输出的差异。有关TX / RX模块引脚分配的更详细说明，请参见PPOD系列数据手册。

变送器模块触点分配和信号说明（主机板模式）

如图1所示，SNAP-12平台中的许多低速I / O引脚已被PPOD中的两线串行（TWS）接口的时钟和数据线所取代。同样，PPOD需要3.3 V和2.5 V电源。2.5 V电源不是可选的，必须包含该电源以确保模块正常运行。

光链路注意事项

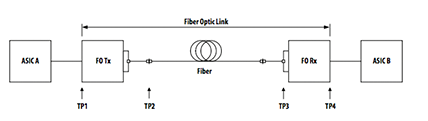

SNAP-12 MSA在TP4处规定了至少120 ps（0.3UI @ 2.5 Gb / s）的受压接收机眼图张开。图2显示了测试点定义：

光纤链路测试点定义

如果RX输入功率高于最低指定灵敏度-13.85 dBm，则基于PPOD的链路可确保在5.0 Gb / s时产生至少0.35UI的TP4眼图，在2.5 Gb / s时具有同等或更佳的性能。因此，在从SNAP-12迁移到PPOD之前，建议先检查链路光损耗预算。

PPOD平台增强功能

除更大的带宽外，PPOD平台还允许通过专用的两线串行接口总线实时监视关键链路性能指标，例如接收到的光输入功率。除了接收到的功率外，模块还可以报告：

• 发射器光输出功率
• TX / RX模块外壳温度
• TX激光偏置电流
• TX / RX电源电压
