FM发射器/接收器是每个电子设计师最喜欢的电路之一。调频发射机是电子发烧友决定建造的第一批电路之一。

为此,让我们使用Si4712 / 13芯片,而不是使用分立元件并构建传统的发射器电路之一。

FM发射器/接收器是每个电子设计师最喜欢的电路之一。调频发射机是电子发烧友决定建造的第一批电路之一。

为此,让我们使用Si4712 / 13芯片,而不是使用分立组件构建传统的发射器电路之一。

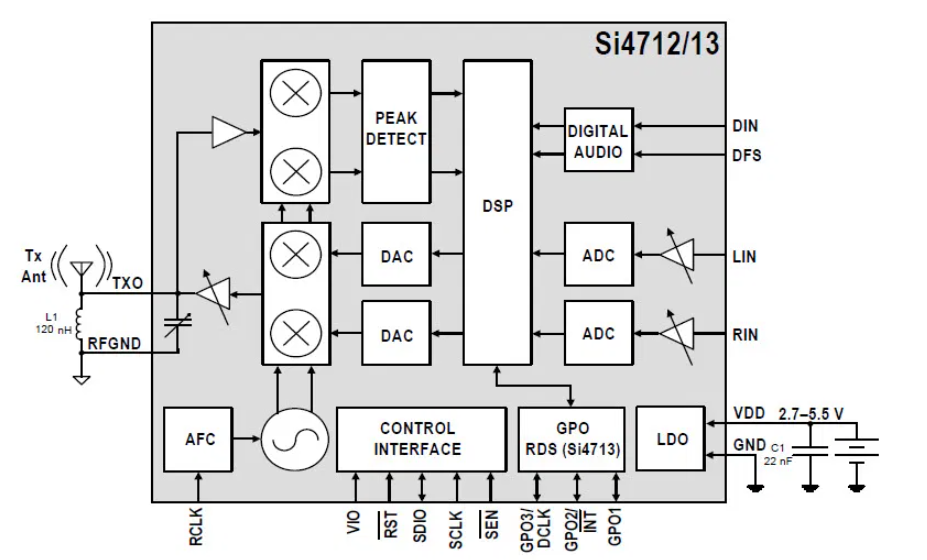

根据Si4712 / 13的数据表:“ Si4712 / 13是业界首款具有集成接收机以测量接收信号强度的100%CMOS FM无线电发射机。该设备利用了Silicon Labs高度成功和久经考验的Si4700 / 01 FM接收器,并提供了无与伦比的集成度和性能,允许通过使用单个芯片将FM传输添加到任何便携式设备中。Si4713支持欧洲无线电数据系统(RDS)和美国无线电广播数据系统(RBDS)标准,包括所有符号编码,块同步和纠错功能。”


芯片电源的选择范围为2.7V至5.5V。因此,如果计划将其连接到3.3V微控制器,则可以使用3.3V电源为芯片供电并设计电路,否则可以使用适用于5V逻辑微控制器的5V电源为其供电。芯片与输出的连接接口I2C。因此,正确选择电源电压可以防止逻辑电压匹配的将来出现问题,例如3.3V微控制器和5V I2C总线。

我使用Altium设计器来设计原理图和PCB。我没有Si4712 / 13芯片的占用空间或示意图符号,因此,像往常一样,我使用Samacsys搜索引擎来快速查找和使用该组件。

无论如何,我选择了3.3V逻辑并准备了基本原理图。您可以根据需要下载和修改它。如果选择了5V微控制器,则应在电路中进行一些小修改,主要是对I2C连接进行修改。


还提供一个Si4712 / 13 Arduino库,您可以轻松地使用它并传输数据。您也可以测量接收到的信号强度。

“ Si4713支持欧洲无线电数据系统(RDS)和美国无线电广播数据系统(RBDS)标准,包括所有符号编码,块同步和纠错功能。通过使用此功能,Si4713可以将诸如艺术家姓名和歌曲标题之类的数据发送到RDS / RBDS接收器。”
