如何理解射频前端接收模组的五重山

射频接收模组的五重山

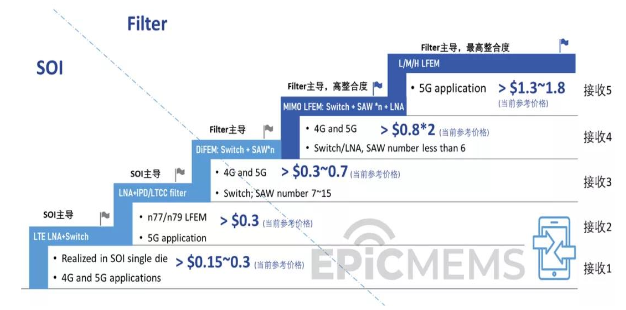

接收模组的五重山模型，如上图所述。

接收1：使用RF-SOI工艺在单颗die上实现了射频Switch和LNA。虽然仅仅是单颗die，但从功能上也属于复合功能的射频模组芯片。这类产品主要的技术是RF-SOI，在4G和5G都有一些应用。

接收2：使用RF-SOI工艺实现LNA和Switch的功能，然后与一颗LC型（IPD或者LTCC）的滤波器芯片实现封装集成。LC型滤波器适合3~6GHz大带宽、低抑制的要求，适用于5G NR部分的n77/n79频段。这类产品也是SOI技术主导，主要应用在5G。

接收3：从接收3往上走，接收模组开始需要集成若干SAW滤波器，集成度越来越高。通常需要集成单刀多掷（SPnT）或者双刀多掷（DPnT）的SOI开关，以及若干通路支持载波聚合（CA）的SAW滤波器。封装方式上，由于“接收3”的集成程度还不极限，因此有多种可能的路径。其中国际厂商的产品主要以WLP技术为主，除了在可靠度及产品厚度方面有优势，主要还是可以在更高集成度的其他产品中进行复用。

接收4：这类产品叫做MIMO M/H LFEM。主要是针对M/H Band的频段（例如B1/3/39/40/41/7）应用了MIMO技术，增加通信速率，在一些中高端手机是属于入网强制要求。看起来通信业对M/H这个黄金频段果然是真爱啊。技术角度出发，这类产品以RF-SOI技术实现的LNA加Switch为基础，再集成4~6个通路的M/H高性能SAW滤波器。国际厂商在这些频段已经开始普遍使用TC-SAW的技术，以达到最好的整体性能。

接收5：接收芯片的最高复杂度，就是H/M/L的LFEM。这类产品以非常小的尺寸，实现了10~15路频段的滤波（SAW Filter）、通路切换（RF-Switch）以及信号增强（LNA），具有超高的Value Density值（10左右），在5G项目上能帮助客户极大地压缩Rx部分占用的PCB面积，把宝贵的面积用在发射/天线等部分，提升整体性能。这类产品需要的综合技能最高，也基本必须要用WLP形式的先进封装方式才能满足尺寸、可靠度、良率的要求。
