新日本无线新开发的高增益特性的GNSS两级LNA ”

新日本无线新开发的GNSS LNA NJG1187具有业界领先水平的*1高增益、低NF特性，最适合用于高精度定位

新日本无线最近开发了一款具有高增益特性的GNSS两级LNA ”NJG1187”，并已经进入量产阶段。

【概要】

NJG1187是具有业界领先水平高增益、低噪声系数（NF： Noise Figure）且应用于GNSS的低噪声放大器（LNA）。

近年，在要求应对自动驾驶上，高精度定位的需求越来越大，因此既能接收1.5GHz频段（1559～1610MHz）信号也能接收1.1～1.2GHz各频段（1164～1300MHz）信号的多模式Multi-GNSS应对需求日益高涨。本产品通过更换外部整合电路就能够调整所对应的频率，在1.1～1.5GHz的各频段都实现了高增益、低NF特性。

此外，本产品可以在两级LNA之间配置滤波器，该连接构造可减少对衡量接收灵敏度的重要指标参数NF的影响，实现高衰减特性。

本产品可以应用到车载天线和GNSS模块等各种用途。

*1 新日本无线于2020年11月获得的调查结果

【产品特点】

■ 在GNSS各频段都实现了高增益和低NF特性

通过更换外部整合电路能够调整所对应的频率，在1.1～1.5GHz各频段都实现了30dB以上的高增益和0.6dB的低NF特性。本产品应用于需要高精度定位的Multi-GNSS，并且对提高GNSS接收机的接收灵敏度和缩短定位时间做出了贡献。

■ 提高电路设计自由度

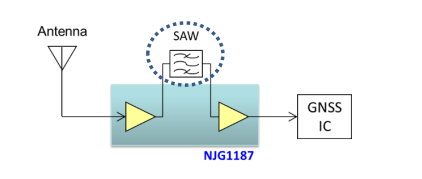

一级和二级LNA的整合在封装外部进行，所以可以在两级LNA之间配置滤波器（图2）。与在NJG1187前级配置滤波器相比，能够更有效的减少对NF的影响。

结合所需特性，能够灵活改变电路构成。

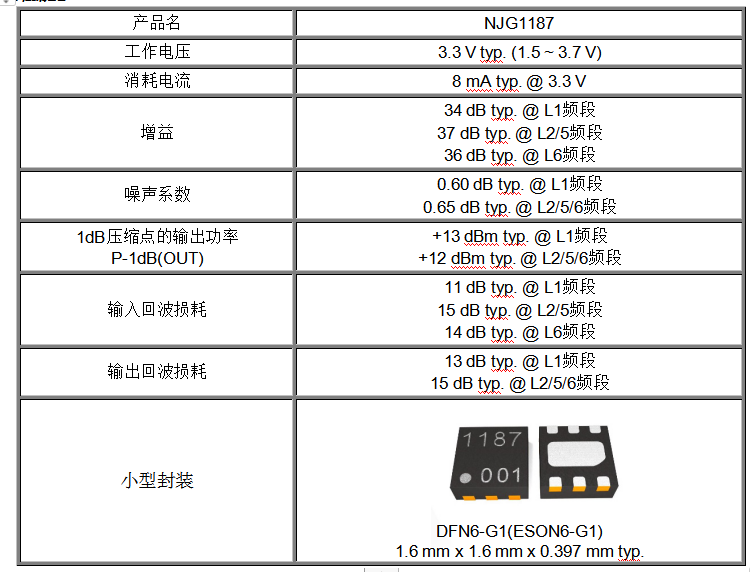

【产品性能】

【应用】

・接收GNSS（包含GPS、GLONASS、BeiDou、Galileo等）信号用途

・车载天线、行车记录器、车载导航系统

・GNSS模块
