工程师常用的天线都有哪些？

一转眼就步入到了2021年了，现代社会进入了新的十年，有人说现代社会的标志应该是机械自动化，其实那应该是上个世纪说的。我们新的十年应该是信息化，全球通信行业在短短几年内飞速发展，2020年5G横空出世，每秒几Gb的下载速度，直接震惊还在饱受卡顿苦恼的普罗大众。这些隔空传输的数据如此之快全都得益于我们今天要说的主角-天线（Antenna）。

天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。-----来自百度百科。 下来就让简单介绍下，我们工程师常用的天线都有哪些？如果有没有说到的，欢迎在下方评论补充。

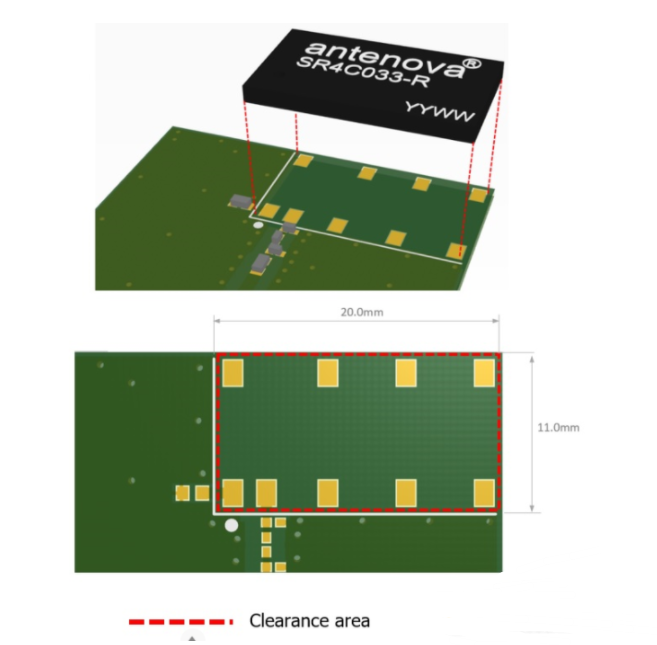

表面贴装设备（SMD）天线

天线制造商将用于信号接收和发射的天线集成在一个元器件中，通过基板-天线材料-塑封体 形成一个快捷小巧的天线装置。它要求电路板周围留出一定的空间，需要一个良好的接地层和天线连接用来共振，也就意味着需要在天线附近尽可能少的存在有着干扰辐射的其他组件，通知传输信号的通孔需要加以注意，需要工程师特殊关注。通常供应商会给出详细的接地层要求和空间布局要求，工程师不用再花费精力设计天线。

PCB天线和柔性电路板天线

PCB天线曾经是最常见的选择，便宜的造价（几乎无成本，只需要电路板layout），方便的设计，无需采购元器件。然而，它们所占用的空间是现代芯片天线的10倍，尤其在寸土寸金的移动便携设备中，PCB天线占用空间较大，由于它们是纯二维的，不能提供与平面倒F天线（PIFA）、芯片甚至贴片一样的节省空间的功能。在实际中，它们可能很难调整，因为电路板材料或元件布局的微小变化可能会影响它们的性能，而且它们不容易针对设备进行优化。不过柔性电路板天线在特殊空间内还是大有作为的，毕竟我们的手机里面就有四五根这样的天线，有环绕式的，S型的等等，因为其制造工艺成熟，材料稳定，所以工程师可以发挥出各种各样的设计。

陶瓷贴片天线

陶瓷贴片天线在定位应用中很受欢迎，并且其可以在车辆上很好地工作，但是其设计时必须要考虑天线的方向性，因为其本身的指向性很强，有可能方向变了，其接受效果会大打折扣，并且在定位调试过程中十分折腾。但是其一旦固定好，性能稳定，可靠性高，用于遥感传输定位还是有一定优势的。

PIFA天线

PIFA已经成为现今应用最为广泛的天线解决方案，普遍存在于手机、可穿戴设备和小型物联网设备中，主要是因为它们可以提供强劲的性能和较小的外形尺寸，而且其造价低廉，形式多样可以十分方便的进行量产。在各种无线设备中PIFA天线是工程师的不二之选，但是也需要注意周围的线性马达和扬声器等各种设备对于天线的干扰。

磁环天线

环形天线由于其收拢体积小，适用于大口径及超大口径天线，成为国内外研究和应用的重点。其内部可以是空心的也可以添加磁性材料，还可以采用单匝和多匝等多种形式，而其环形也可以五花八门，方形、圆形、三角形均可达到效果。由于其性能强劲被广泛应用于收音机中的天线、便携式电台接受天线、无线电导航定位天线、场强计的探头天线等领域。下面请欣赏在网上看到老哥自己制作的天线，效果强劲。

还有五花八门超级多的天线，可以说天线设计博大精深，不是我在此三言两语就能说得清楚的，有什么不对的地方，欢迎大家留言评论。
