浅谈1.7GHz至2.0GHz频段的MGA-17516应用电路

随着蜂窝技术的进步，基站 (BTS) 发挥着至关重要的作用。BTS 可以向移动设备发送比它可以接收的信号更远、更强的信号。本应用笔记讨论了带有 MGA-17516 配对低噪声放大器的 LNA 设计。

MGA-17516 基站应用

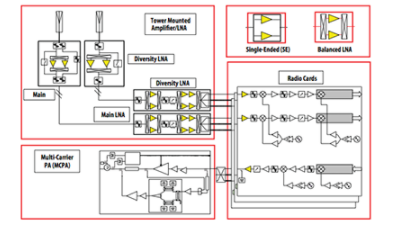

MGA-17516 是无线基础设施基站应用的理想选择，特别是在塔顶放大器 (TMA)、前端 LNA、多载波功率放大器 (MCPA) 和无线电卡中，如底座中的阴影三角形所示图 1 中的站架构。在本应用笔记中，详细讨论了用于 1.7 GHz 至 2.0 GHz 频段的 MGA-17516 应用电路。

频谱分配

由于电磁频谱的复杂性，回顾主要的移动站和基站频率分配是有用的。图 2 显示了适用于 MGA-17516 的频段。

平衡低噪声放大器设计 平衡放大器简介

对于蜂窝塔式应用，需要高拦截点、5 V 电源操作和低电流消耗。图 35 显示了平衡 LNA 的顶层示意图。与单端放大器相比，平衡拓扑具有几个重要的特性和优势，例如：

截点比单级高3dB

50：输入输出匹配

可最大限度减少硬故障的冗余

平衡配置可确保良好的输入和输出匹配，并有助于确保稳定性。然而，分路器/合路器网络必须损耗低、体积小，并且在感兴趣的带宽内具有良好的相位和幅度匹配。最后，带宽应该足够高，以包含 1800 MHz 左右蜂窝标准的上行链路频率（移动设备到基站）。
