基于AD9833谐波的调频广播设计方案

使用AD9833信号发生芯片可以产生0~12.5Mhz的信号，包括有正弦波、三角波以及方波。利用其中的谐波，可以直接产生调频广播接收范围内的调频信号。

中国调频广播所占的频率范围：87.5~108Mhz.
使用AD9833产生12.5Mhz方波信号，其中7次谐波为：87.5Mhz, 8次谐波：100Mhz，落在调频广播范围内。

由于方波信号是奇谐信号（只包含奇次谐波），所以8次谐波分量非常小。因此主要利用87.5MHz完成调频广播发送。

1. 实验设置

（1）直接将AD9833的 VOUT外部接一个20厘米的硬线，当做发射天线。

（2）设置发送信号

A. 选择发送方波2：
AD9833Square1
B. 设置频率：12.5MHz**
ad9833setfrequency 12500000
C. 信号波形

使用DSA815频谱探头测试输出信号的频谱。

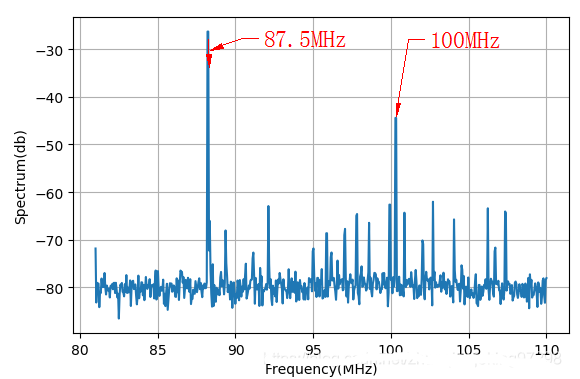

可以看到在调频广播频谱内包含有两个频谱：
87.5MHz， 100Mhz。

由于方波信号是奇谐信号，其中主要只包含奇次谐波。所以偶次谐波（8次谐波：100Mhz)幅值比7次谐波低了15db左右。

2.接收测试

使用TECSUN多波段收音机接收调频信号。

当收音机放在面包板附近，接收频率设置在87.5Mhz，收音机的背景噪声被压制了。

在程序主循环，通过周期改变AD9833的频率，但收音机中并没有出现凤鸣的声音。

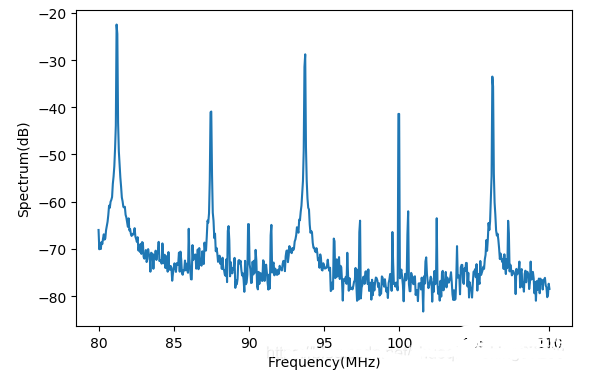

设置输出频率为1255000Hz，测量所得到的谐波如下图。
这说明其方波输出出现了很大的变形，这无法传递调频信号了。

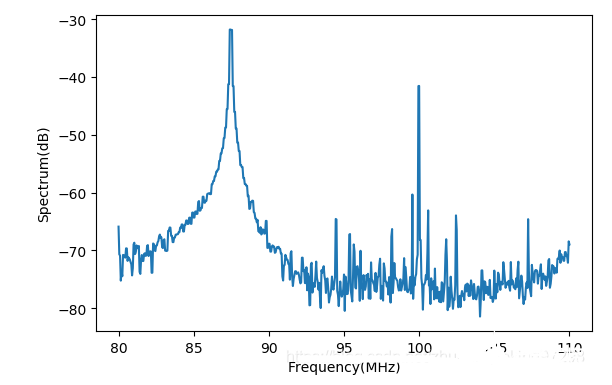

设置Square输出，12.5/2Mhz的输出方波信号的频谱。
