浅谈Contiki下进程与中断时序Bug解决方案

几天前一个Bug，调试了2天才解决（已经有几年没有遇到过了），为此将该问题的原因和解决思路记载，以备忘和共享。生命有限，错误不能重犯。欢迎讨论，更欢迎您共享经验和智慧给我们。

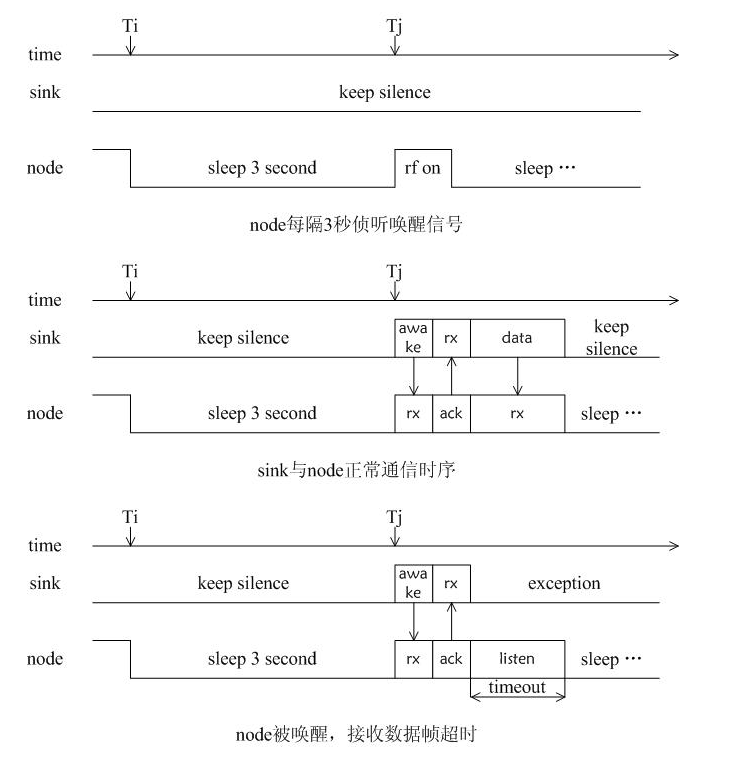

需求引入：在无线组网通信中，为充分节能，Node一般需要深度睡眠，4秒内唤醒。Sink和Node通信时序如下

实现代码：基于Contiki操作系统的进程实现代码如下，其中PROCESS_YIELD()用于阻塞进程，等待信号。

/* Turn on RF to listen awake tone. */

NETSTACK_RADIO.on();

temptimer_Start(s_wWaitAwakeTime, InformTimeout);

PROCESS_YIELD();/* #1 阻塞进程，等待超时或接收到唤醒信号 */

if (PROCESS_EVENT_RX_AWAKE_TONE == ev) /* RX awake tone */

{

/* EXPLAIN: TIM is turned off by ISR of RF. */

temptimer_Start(s_wWaitDataTime, InformTimeout);

PROCESS_YIELD();/* #2 阻塞进程，等待超时或接收到数据帧 */

......

}

else /* Rx data that not to us */

{

......

}

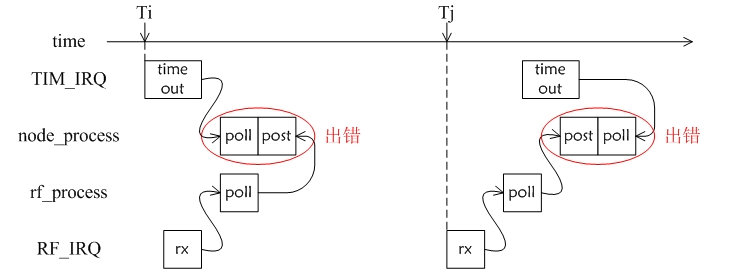

错误原因：如下图所示，当node_process同时接收到2个信号时，上面代码的#2无法阻塞进程，导致出错。

TIM和RF中断“竞态”导致node_ process接收到2个信号

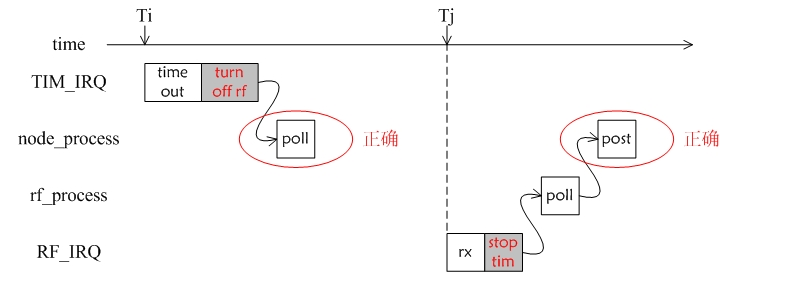

解决方法：当TIM和RF中断“互斥”时，node_process只能接收到1个信号，它就能阻塞在#2语句上，时序正确。

TIM和RF中断“互斥”使node_ process只接收到1个信号

经验总结：

1. 思维路线错误：进程与中断的时序出错，本人总是怀疑“定时器中断异常爆发”导致#2阻塞语句失败，然后一路         错下去：做定时器中断实验，查数据手册，测试库函数，到网上搜索文章，问询STM8L开发的人员...... 没有隔离错误源，应该一开始就编写测试用例，查明是不是“定时器中断异常爆发”.

2. 没有彻底测试TempTimer驱动模块，人们对于怀疑的东西，思维上容易更怀疑它，尽管它可能是对的。开发时，还是要模块化测试，尤其是底层驱动。

3. 像上述比较复杂的时序和进程开发，一定要画出时序图，写出逻辑流程图。“进程竞态”的错误，容易发生，再加上它偶尔才爆发，难以调试。对付它的良药是：时序图+逻辑流程图。

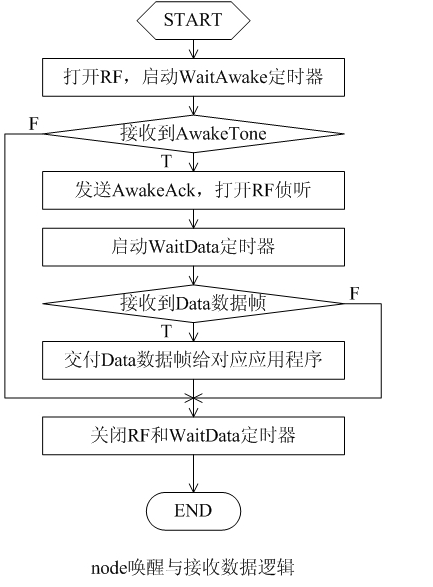

附：逻辑流程图：
