基于3G无线IP网络的组网方案

在应急状态下，移动集群基站可迅速扩大通信覆盖面，或者提高事件发生地点的网络容量，由于无线链路机动性强、开通方便，成为移动基站组网的不二选择。本文针对所在单位的需求，分析对比了采用微波、卫星、3G网络作为集群移动基站联网链路的优劣，得出基于3G无线IP网络组网方式优于其它方法的结论，然后说明具体实现的方法，并介绍该方法的实际使用效果。

一概述

近年来，以摩托罗拉为代表的TETRA厂商在中国市场得到公安、交通、企业和政府用户的广泛认同，在武警部队，继成功保障北京奥运之后，多点相继推广建设。移动集群基站可以对信号强度不足或事件突发地域及时机动加强与补盲，实现哪里需要，集群网络就迅速响应到哪里的目标，是公共安全用户固定集群网络建设的必要补充。通常，TETRA基站使用TDM链路联网，电信运营商一般只在的主干网内提供TDM分帧传输业务，移动基站难以采用普通接续方式接入运营商既有TDM传输网。如何实现移动基站迅速、稳定组网，成为集群建设者亟待解决的课题之一。

二目前联网方式介绍及对比

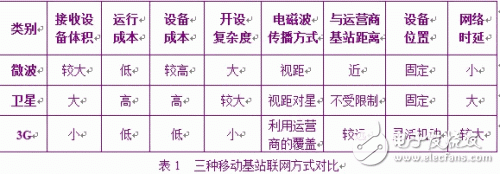

移动集群基站联网多采用微波，或卫星链路，但这两种方法缺点明显（详见表1）。

由表1可知，微波和卫星设备体积大，难于车载，不易展开；3G网络的电磁波具有一定穿透能力，设备体积小、造价低，能长时间稳定运行，优势明显。问题在于，3G网络末端采用TCP/IP协议，基于TDM传输的集群基站不能直接接入，而需进行传输协议转换。

三基于3G无线网络的组网方案

武警海南总队通信处相关人员提出基于3G无线IP网络的TDM专线解决方案。

基本原理：使用协议转换设备，完成IP网数据包与专网TDM帧结构数据之间的相互转换；调整移动基站和3G设备的参数，使集群组网设备适应无线网传输时延，实现移动集群基站与固定集群网互联。

实现条件：基站开设地点有3G无线网络覆盖，电信运营商开通WCDMA无线DTU和PCM汇聚设备之间的VPN专用通道。配备有集群基站的综合通信车1辆，RAD公司IPMUX2台，3G无线上网设备（配SIM卡）1台。

设备联接方案：

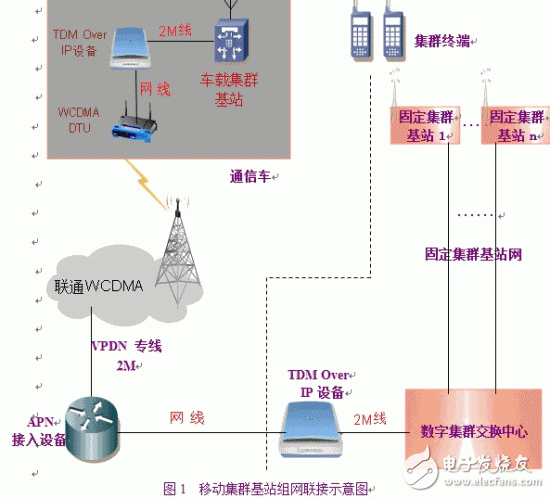

在综合通信车上安装联通WCDMA无线DTU设备，采用WCDMAVPDN技术，在WCDMA无线DTU和PCM汇聚设备之间搭建VPN专用通道；在移动集群基站与无线DTU设备之间、WCDMAAPN设备与PCM复用设备（MUX）之间，加装协议转换设备，使车载集群基站接入PCM设备，最后接入集群交换中心（MSO）。设备联接方案如图1所示：
