如何用一根天线实现无线供电和NFC通信？

      瑞萨电子开发出了可与近接无线通信“NFC（Near Field Communication）”采用同一根天线进行无线供电的系统，并在2012年9月公开发布。与分别为NFC和无线供电准备天线相比，采用同一根天线可以削减封装面积和构件成本。

　　图中的芯片组同时支持NFC和无线供电用途

　　而且，NFC天线用于无线供电用途时与无线供电专用天线相比部件大幅实现了小型化。因为NFC采用13.56MHz频率，而无线供电，普通的“Qi标准”也采用100k～200kHz的频率，因此无线供电的天线长度通常约为NFC的100倍。

　　配备NFC读写器（R/W）功能的智能手机，预计将从2012年下半年开始迅速增加。如果能共享NFC天线，那么便可轻松地向智能手机导入无线供电系统。

　　瑞萨电子此次开发的系统，由用于无线供电的供电IC和受电IC以及NFC通信控制MCU等构成（图1）。其中，受电IC除了DC-DC转换功能（对通过无线供电供应的电压进行转换）外，还具有充电电池的充电控制功能等。据介绍，可通过无线供电，向受电侧供应与USB 2.0同等程度的约5W电力。可供电范围为15cm×10cm左右。支持USB和AC适配器等有线供电。

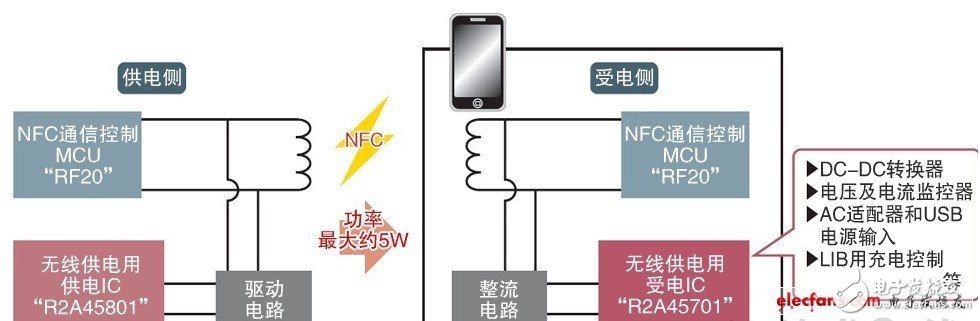

　　图1：凭借一根天线实现无线供电和NFC通信

　　瑞萨电子开发出了通过一根天线进行无线供电和NFC通信系统。由该公司的NFC通信控制MCU以及用于无线供电的供电IC和受电IC等构成。

　　瑞萨电子没有公布无线供电技术的详细情况，不过已经得知采用的方式类似于“磁共振方式。在该方式中拥有较高的效率”（该公司）。基于NFC的通信和无线供电分时交替进行。供电时，可根据便携终端内置充电电池的剩余电量，调整由发送端供应的电力。

　　瑞萨电子将从2012年11月开始量产NFC通信控制MCU，2013年6月开始将产量扩大至月产100万个。供电IC和受电IC计划从2013年3 月开始量产，2012年12月扩大至月产100万个。也就是说，采用NFC天线进行供电的产品，预计将在2013年下半年亮相。
