HiFi功率放大器设计BOM及电路图

时间:2019-03-19 17:17

人气:

作者:admin

标签: 功率

导读:HiFi功率放大器设计BOM及电路图-这个简单的低成功率放大器。可以5种方法完成,就像图表中所指示的(从20W到80W RMS )。首先要作的是测试末极功率管的放大系数hfe or β.如果差异大于...

这个简单的低成功率放大器。可以5种方法完成,就像图表中所指示的(从20W到80W RMS )。首先要作的是测试末极功率管的放大系数hfe or β.如果差异大于30%,放大器将不会提供一个清晰的声音,使用MJ3001和 MJ2501晶体管,他们的差异在5%。

在开机之前,必须把输入端短路,在放大器的输出端串入一个电流表,然后打开电源,调整R13使电流表电流到微安培级,或许可以达到0,电流表电流在10微安培是很容易做到的。

HiFi功率放大器设计BOM及电路图


图1:功率放大器电路图

HiFi功率放大器设计BOM及电路图

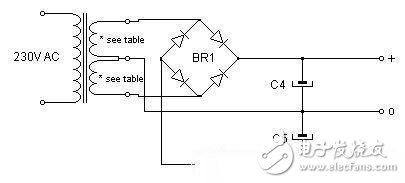

图2:电源电路

HiFi功率放大器设计BOM及电路图

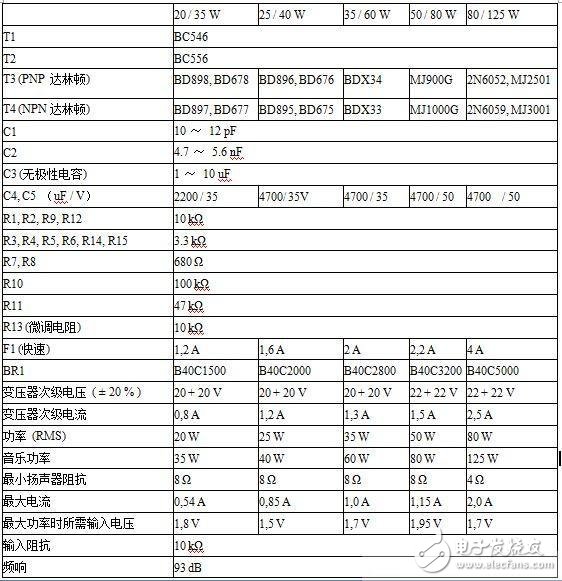

图3:元件及参数
