微波天线及其高精度远场测试系统详解

1、简介 Introduction

在尽量少的空间内布置尽可能多的微波天线就需要对天线与天 线之间的互扰提出非常严格的要求，同时对测试系统的精度和动态范围提出了很高的要求。大体上说，衡量这种互扰的主要天线参数有前后比，旁瓣和方向图。本文 重点介绍了广东通宇通讯股份有限公司的高精度微波天线远场测试系统，并以Eband ETSI Class4 天线为列给出了一些测试结果。

2、微波天线分类 Microwave Antennas Classifications

微波天线可以从多个角度分类，一般业界有以下几种分类方式。

2.1 按照频率和口径分类 According to Frequency and dimension

微波天线最常见也是普遍被业界认可的分类方式是频段和天线直径，天线生产厂家也基本以此来定义各自的产品编码。表1是各个频率的频带定义，表2是通宇通 讯股份有限公司已经研发成功并可以大批量供货的产品频段和尺寸对应表格，值得提的是，虽然微波天线覆盖4－86GHz，大口径天线并非全频段覆盖，这主要 是因为大口径天线一般用于远距离的微波传输，随着频率增高空间损耗变的难以体现大口径高增益的优势，另外频率越高波束宽度越窄，太高频率的大口径天线也会 使得链路对调成为问题。另外，传统微波天线大概有10％左右的带宽，通宇通讯已陆续推出的20％的宽频天线，包括5W, 6W, 7W, 10W, 23W 和27W。

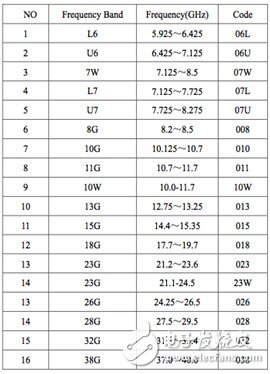

　　表1 微波天线频率

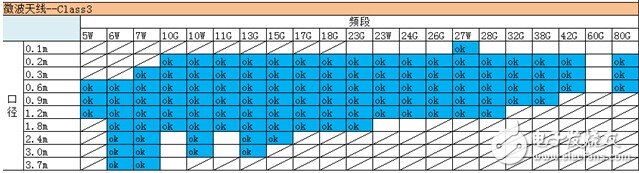

　　表2 天线按频段和口径分类列表
