实现无交错伪像的宽带RF性能

能够区分信号和噪声是许多信号采集系统的一个关键方面。无论明确的电信协议、雷达扫描，还是测量仪器，采集弱信号并加以解读是区分任何系统性能的 核心所在。对于GSPS ADC，最重要的一个交流性能参数可能就是SFDR。 简单而言，该参数规定了ADC以及系统从其他噪声或者任何其他杂散频率中解读载波信号的能力。

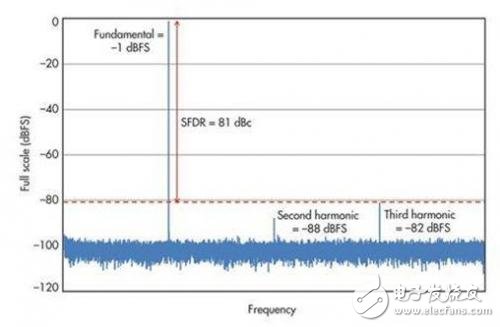

这是一款单芯片12位ADC的FFT，其中，第三谐波为SFDR的主要贡献因素。 在这种情况下，从基波（–1 dBFS）到第三谐波（–82 dBFS）的动态范围为–81 dBc，因为动态范围是相对于载波功率的。

图1

使用GSPS ADC消除交错伪像

具 有高宽带SFDR的GSPS ADC目前已经上市，这类器件不存在过去曾对系统性能形成限制的交错伪像。AD9860是一款双通道、14位、1 GSPS ADC，可在1 GHz输入下实现78 dBc的SFDR。AD9625是一款12位、2 GSPS ADC，可在1 GHz输入下实现80 dBc的典型宽带SFDR。

SFDR是GSPS和ADC的一个重要而关键的性能指标。 宽带SFDR一般受基波信号第二或第三谐波的限制。 单通道单芯片流水线ADC及其他高级架构为高性能GSPS转换器开创了一个新的前沿。 在频域中，它们不存在ADC架构过去在GSPS空间所表现的交错杂散。

对于要求宽带响应的应用，查看、规划和移除这些伪像可能面临诸多问题。 新型解决方案可以解决这些系统问题，同时还能在整个宽带频谱内提供最先进的SFDR性能。
