一种新颖的射频功率放大器电路的设计

目前，GSM系统是世界上应用最广泛的移动通信标准，应用于GSM系统的射频前端架构主要有GSM/DCS双频功率放大器模块和单刀四掷（SP4T）射频开关模块组合的解决方案。其中，GSM/DCS双频功率放大器模块多采用将GSM和DCS两个频段的单频射频功率放大器管芯以及对应的输入输出匹配网络和CMOS控制器封装至一个芯片模块，从而实现双频工作。SP4T射频开关模块多采用将GSM/DCS双频滤波器与SP4T开关管芯集成的方式。

本文提出一种新颖的射频功率放大器电路结构，使用一个射频功率放大器实现GSM/DCS双频段功率放大功能，锐迪科的就是采用这种结构。射频功率放大器管芯由原来的两个减少为一个，同时此结构射频功率放大器及输出匹配网络与CMOS控制器、射频开关集成至一个芯片模块，组成GSM/DCS双频段射频前端模块，如图1所示。


图1 GSM/DCS双频段射频前端模块示意图。

单芯片放大器电路

本设计中的射频功率放大器电路采用三级放大的电路形式。如图2所示，将射频功率放大器电路的第一级分成两个独立的输入端，分别对应于GSM和DCS功率放大频段。然后共用第二级和第三级放大电路。在输出端实现了可以同时应用于GSM、DCS频段的输出匹配网络。由于第二级和第三级为GSM和DCS两个频段共用的电路放大级，因此在设计此两级电路时需要同时兼顾GSM和DCS两个频段的要求。

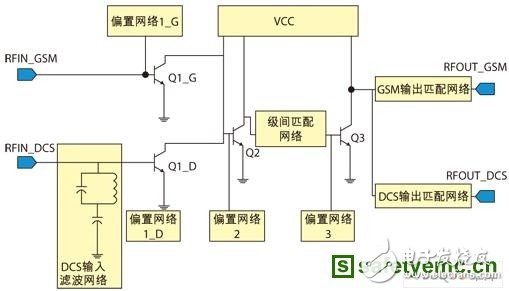

图2、 双频段功率放大器电路原理图。

本电路中第三级设计为功率放大级，在通常电池电压供电的情况下，为使GSM频段和DCS频段功率输出分别达到35dBm和33dBm,因此GSM频段和DCS频段的功率输出阻抗分别设计为2Ω和3Ω。由于GSM频段输出功率大于DCS频段输出功率，因此设计第三级功率管Q3最大输出功率达35dBm。

该电路中第二级为功率驱动级，因为需要同时覆盖GSM和DCS两个频段，频率范围很宽，因此设计第二级放大电路采用负反馈结构，将工作频率从GSM频段拓宽至DCS频段。同时，第二、三级级间匹配网络也设计为宽带匹配网络。本设计电路中，第二级和第三级的总体增益设计为25dB，频率范围覆盖GSM和DCS频段。仿真结果如图3所示。

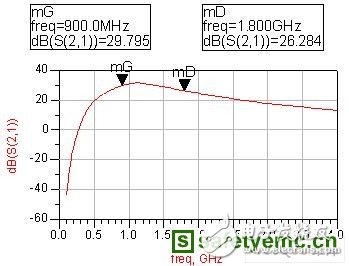

图3 第二级和第三级增益仿真结果。

由于高频段（DCS）的增益在第二和第三级时略低，因此设计第一级放大电路时，DCS频段第一级增益比GSM频段第一级高约3dB。同时，在DCS频段射频输入端加入滤波网络，如图2所示。此滤波网络对GSM频段信号起到带阻作用，同时对DCS频段信号起到带通作用，加入此滤波网络可有效地提高交叉隔离度。该滤波网络的仿真原理图与仿真结果分别如图4、图5所示。本设计电路GSM频段和DCS频段总增益仿真结果如图6、图7所示。

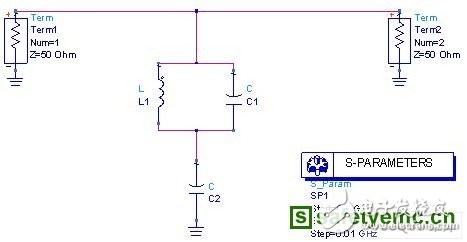

图4 DCS频段输入滤波网络仿真原理图。
