开源工具 Made with KiCad（131）：BomberCat 安全测试工

时间：2025-06-19 11:18

人气：

作者：admin

导读：“ BomberCat 是一个结合硬件开发与安全测试的开源工具，主要面向电子工程和网络安全领域。用于检测银行终端、门禁系统等设备的漏洞。 ” Made with KiCad 系列将支持新的展示方式。直...

“BomberCat 是一个结合硬件开发与安全测试的开源工具，主要面向电子工程和网络安全领域。用于检测银行终端、门禁系统等设备的漏洞。”

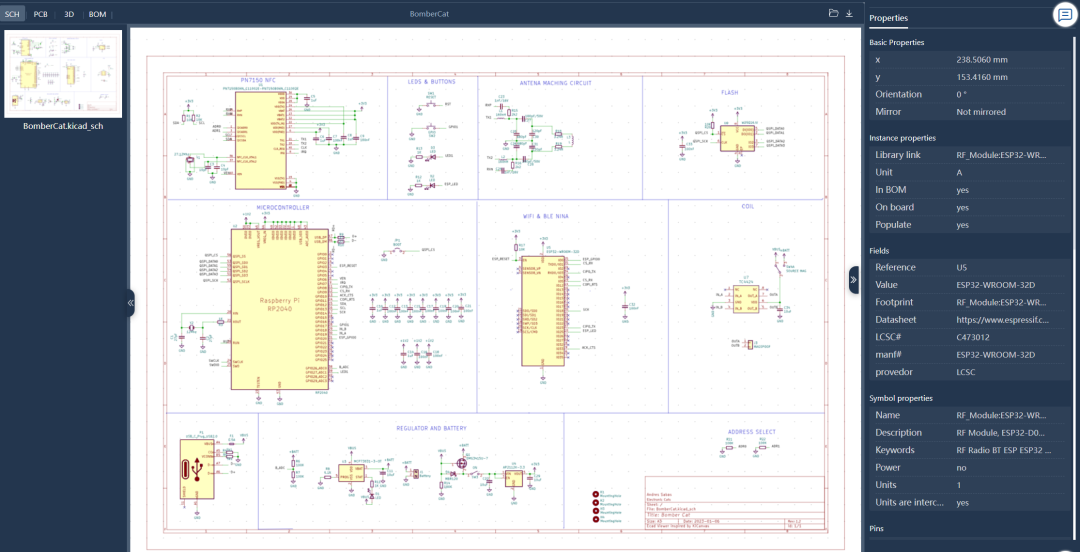

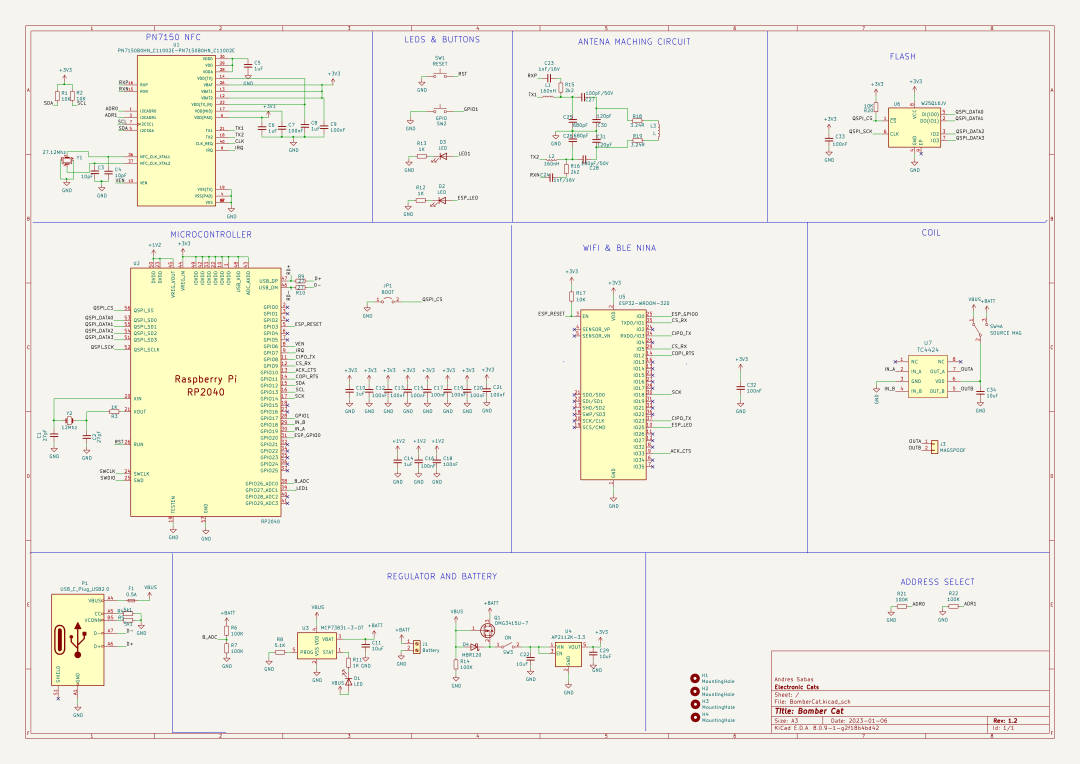

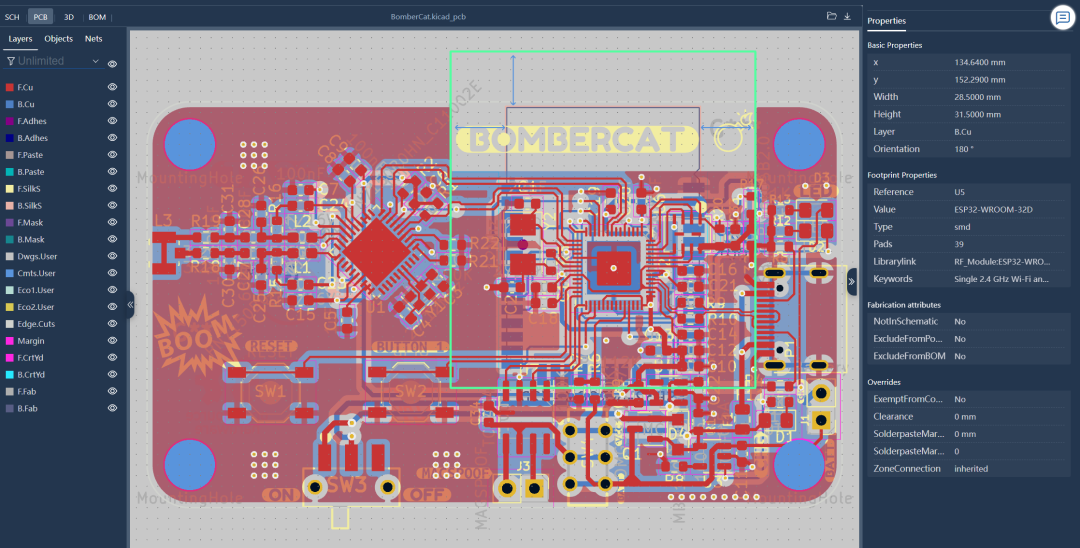

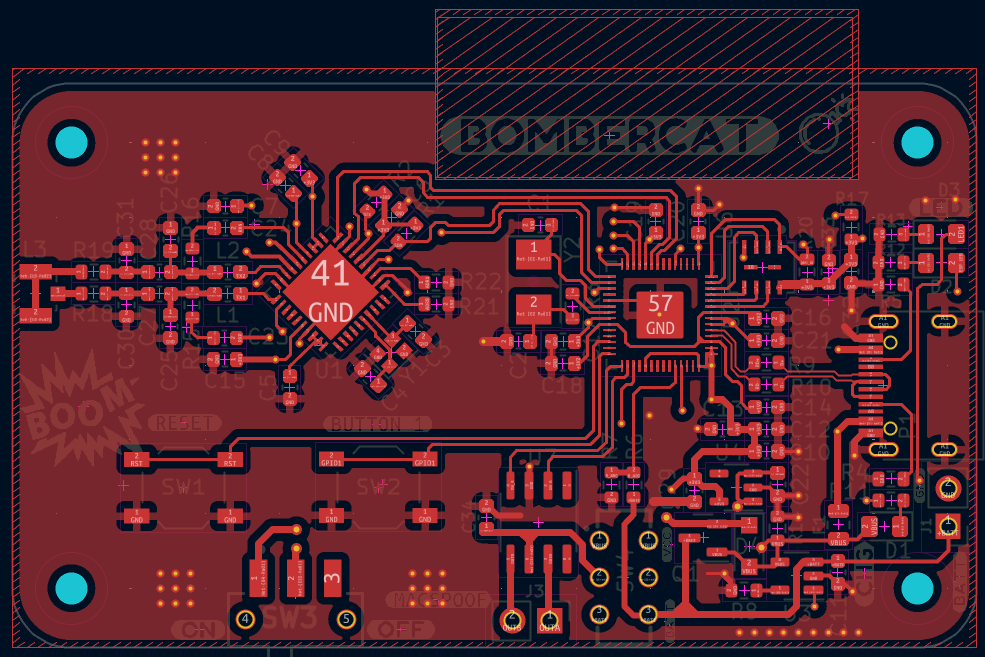

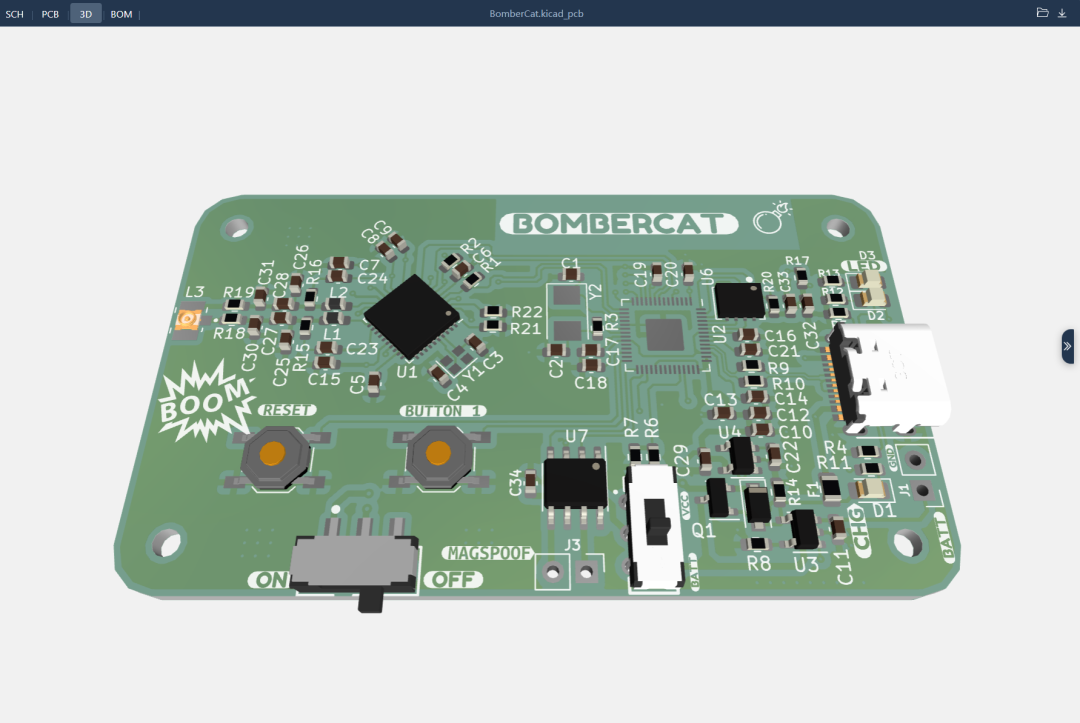

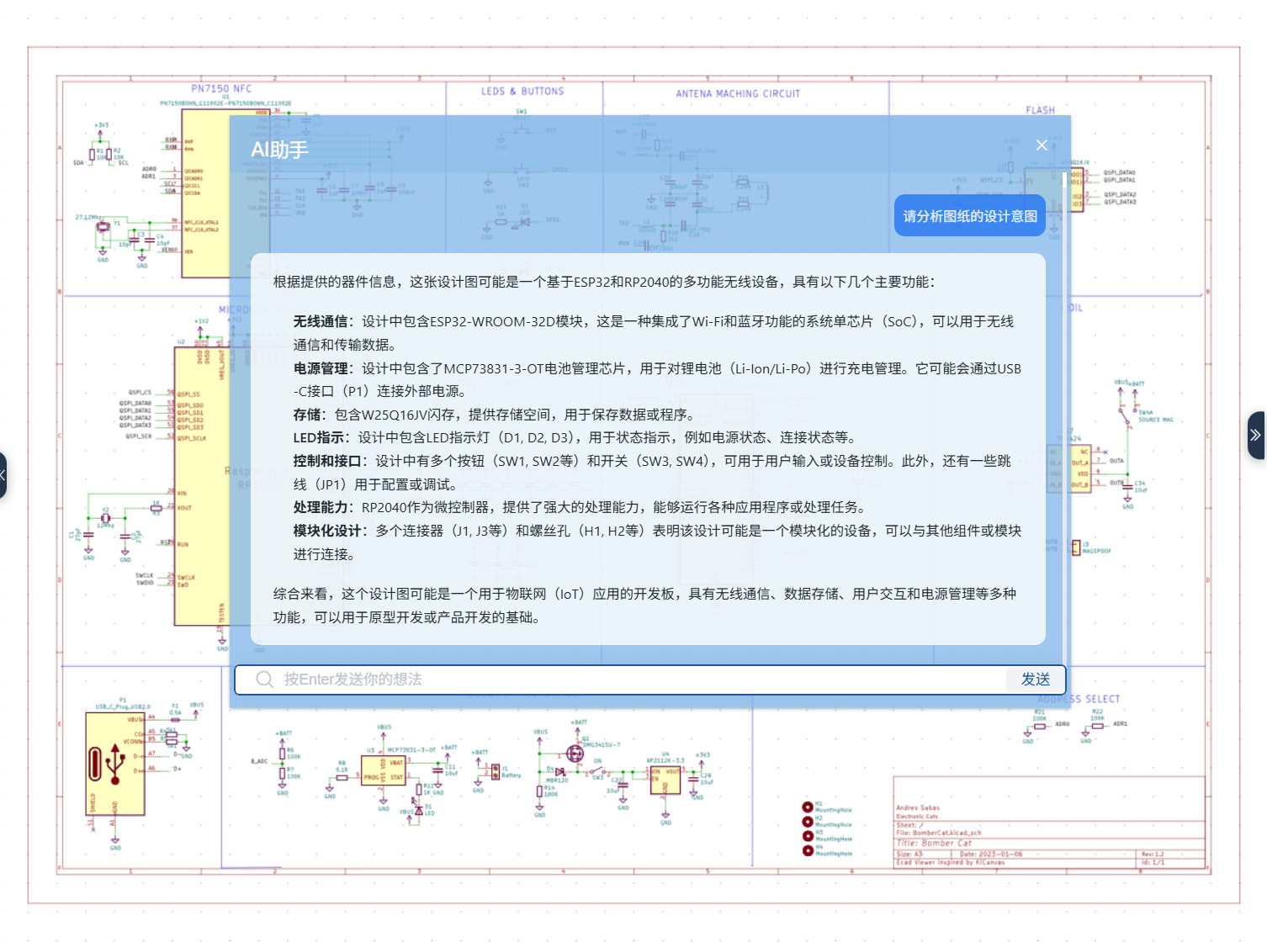

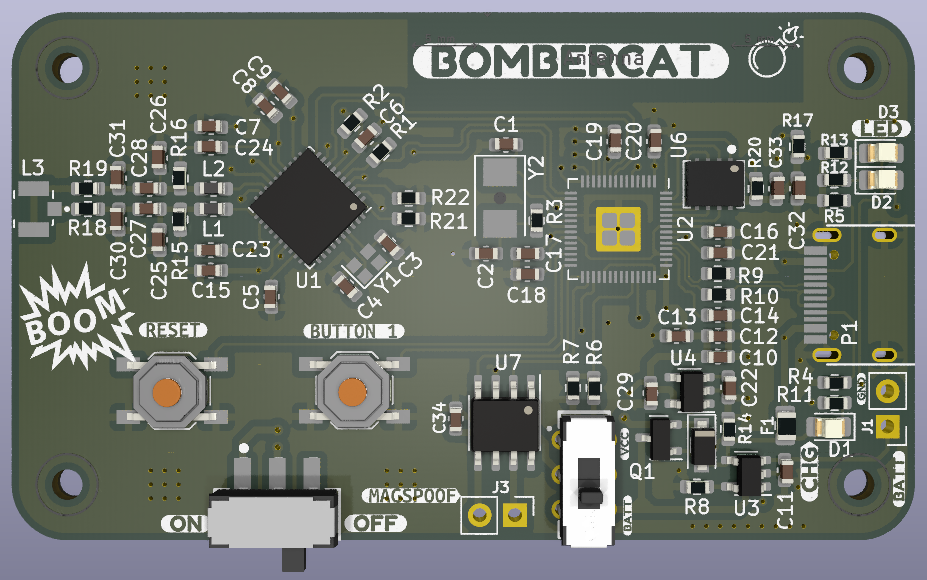

Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage?xmlId=3adfb54b-472a-4fc7-8948-24909b2cd002&fileZip=%2Fdata%2Fdesign%2Fdemo%2F3adfb54b-472a-4fc7-8948-24909b2cd002.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：

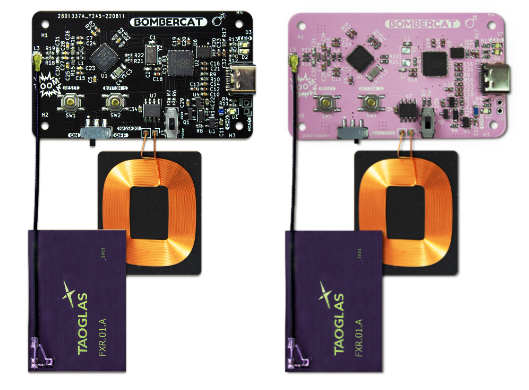

概览BomberCat 是一款结合了门禁卡/身份卡/银行卡领域最主流卡片技术的新型安全工具：近场通信（NFC）技术和磁条技术。专为审计银行终端、识别NFC读卡器和嗅探工具而设计，通过该工具可对磁条卡和NFC卡进行审计、读取或模拟。该设备还搭载了采用 WiFiNINA 固件的 ESP32 协处理器，支持通过 HTTP 或 MQTT 协议建立 WiFi 连接，能够在远距离或本地 Web 服务器上测试中继攻击与欺骗攻击。功能应用BomberCat 采用 RP2040 微控制器搭配 PN7150 芯片（新一代NFC芯片）。其中 RP2040 提供 USB 接口功能，PN7150 则负责 NFC功能实现。本设备设计注重用户友好性，支持 Arduino、Circuitpython 和 Micropython 等开发框架快速编程。卡模拟模式：该模式下设备可模拟智能卡或标签。此时 BomberCat 表现为被动式 NFC 标签，不主动发起通信，仅响应 NFC 读卡器指令。典型应用场景如智能手机通过 NFC 功能集成多张卡片/门禁卡/标签（例如使用同一手机完成 RFID 门禁控制、非接支付等）。值得注意的是，卡模拟模式不仅适用于手机，任何便携设备均可受益于此功能。读写模式：该模式下设备作为 NFC 读卡器/写入器运行。此时 BomberCat 可与被动标签、NFC 智能卡或处于卡模拟模式的 NFC 设备进行交互。虽然理论上支持读写操作，但实际应用中由于标签常设写保护，读取功能更为常用。在此模式下，设备主动生成射频场，而标签/卡片仅进行场调制。Magspoof模式：专用于磁条卡交互。通过模拟磁条卡的电磁脉冲，该模式能够完美仿效磁条卡特性。

多协议支持覆盖主流物联网通信协议（如LoRa、Zigbee、BLE），支持从 Sub-1GHz 到 2.4GHz 的多频段信号处理，可无缝切换于不同设备间的通信分析场景。
攻防一体功能集成流量嗅探、协议逆向与安全测试能力，支持重放攻击、中间人攻击等安全验证模式，适用于智能家居设备漏洞挖掘及工业物联网渗透测试
软硬件协同生态兼容开源框架（如 Wireshark、KillerBee）及自定义脚本开发，其模块化设计允许扩展射频前端或集成定制化固件。例如通过搭配 SavvyCAN 等工具，可实现车载 CAN 总线协议的深度解析

功能与规格

Cortex M0+ 处理器
USB Type-C 2.0 接口
支持NFC读卡器模式、卡模拟模式及NFC Forum标准
兼容Arduino开发环境
100%支持CircuitPython
内置UF2 Bootloader
支持WiFiNINA无线连接
集成低功耗蓝牙(BLE)功能
1颗LED状态指示灯
采用开源硬件设计
内置MagSpoof线圈
电池支持
支持射频协议：
- NFCIP-1、NFCIP-2协议
- ISO/IEC 14443A/B PICC，通过主机接口支持NFC Forum T4T模式
- 通过主机接口支持NFC Forum T3T模式
- 符合NFC Forum数字协议T4T平台和ISO-DEP标准的ISO/IEC 14443A/B PCD设计
- FeliCa PCD模式
- MIFARE Classic PCD加密机制（支持MIFARE Classic 1K/4K）
- NFC Forum标签类型1至5（含MIFARE Ultralight、Jewel、开放型FeliCa标签、MIFARE DESFire）
- ISO/IEC 15693/ICODE VCD模式
- 包含NXP的ISO/IEC14443-A和Innovatron的ISO/IEC14443-B知识产权许可授权
