消防电源监控系统电路组成及故障

消防电源监控系统是一种实时监控消防设备电源状态的智能化系统，它集成了工业计算机技术、通信、抗电磁干扰、数字传感技术等。该系统主要由消防设备电源状态监控主机、监控模块、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。

消防电源监控系统能够24小时实时自动巡检消防设备电源的工作状态，监测电源是否有中断供电、过压、欠压、过流、缺相等故障，并进行声光报警和记录。一旦发现故障，系统会及时进行处理，排除故障隐患，使消防设备电源始终处于正常状态。这样，在火灾发生时，消防设备可以正常工作，最大限度地保障消防设备的可靠运行。

此外，根据国家标准GB 28184-2011《消防设备电源监控系统》要求，针对各类消防设备电源的特点，全国各地消防公司积极研发，成功研制出了多种类型的消防设备电源监控系统主机和监控模块。

消防电源监控系统的组成有哪些

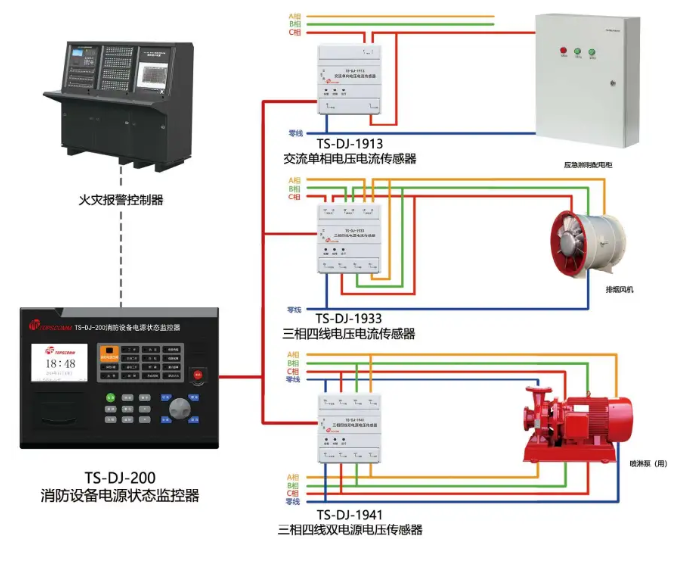

消防电源监控系统主要由以下部分组成：

消防设备电源状态监控器：接收并显示被监控消防设备电源的工作状态，可以监测与连接传感器和模块间的断路、短路现象，能监测自身电源的工作状态。当出现故障时发出声光报警信号，具备自检、打印、通讯、联网等功能。

电压传感器和电流传感器：对消防设备的主电源和备用电源进行实时检测，从而判断电源设备是否有过压、欠压、过流、断路、短路以及缺相等故障。当检测的电压值高于额定电压的110%或低于额定电压的85%即报警。

电流/电压信号传感器和中级模块箱等设备：也是消防电源监控系统的重要组成部分。

消防电源监控系统是一种集成了多种技术的智能化系统，能够有效地保障消防设备的正常运行，为人们的生命财产安全提供有力保障。

消防电源监控系统常见故障：结合规范和实际运用。探测器通常显示的故障有：

过压故障：220*110%=242V，电压超过110%242V就应报过压故障，通常U1表示主电，U2表示备电，U3表示双电源开关下端电压。

欠压故障：220*80%=176V，电源低于85%176V就应报欠压故障，通常U1表示主电，U2表示备电，U3表示双电源开关下端电压。

过流故障：由于每台设备工作电流不一和其他因素，通常可显示监测实时电流即可。

断路故障：主电或备电，有一路ABC三相都没有电压，则显示断路故障，通常U1表示主电，U2表示备电，U3表示双电源开关下端电压。

缺相故障：ABC三相电，其中一相或者两相无电压，这会显示相应的电压缺相，通常U1表示主电，U2表示备电，U3表示双电源开关下端电压。
