简单的摩托车防盗安全报警电路分享

这篇文章解释了一个简单的摩托车防盗安全报警电路，使用倾斜开关和 TTP223 触摸开关。

基本工作原理

倾斜开关在处于倾斜模式或摩托车停在支架上并倾斜时保持激活状态。在这种模式下，摩托车的车主通过隐藏的 TTP223 触摸开关模块为电路供电和武装。

在这种情况下，如果小偷试图通过从支架上取下自行车来偷走自行车，摩托车将水平直线对齐，导致倾斜开关水银转换。

倾斜开关的内部切换可立即打开 IC 555 单稳态和附加的警报器。

警笛声提醒周围的人，以及车主可能发生的摩托车盗窃案。

电路描述

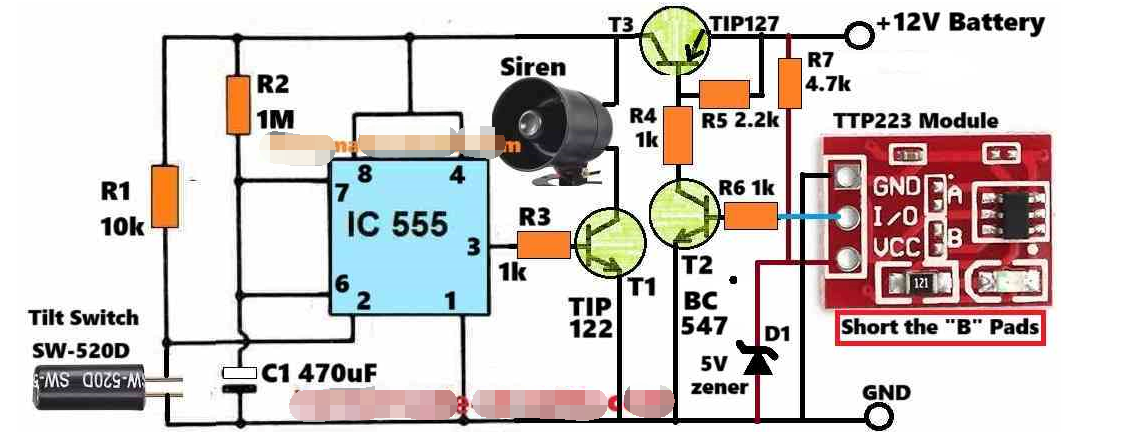

下图描绘了摩托车防盗报警电路的完整电路设计，采用倾斜开关和TTP223模块。

所提出的摩托车防盗报警电路的工作原理可以通过以下几点来理解：

TTP223 配置为触摸式开/关拨动开关。

当摩托车停放并靠在支架上时，车主通过触摸模块背面的触摸板来激活 TTP223。

一旦打开，TTP223 模块的 OUT 引脚就会向 T2 的基极发送正电压，使其打开。

当 T2 打开时，T3 也打开，T3 现在打开 IC 555 电路。

IC 555 配置为单稳态多谐振荡器。在这种配置中，每当 IC 555 的引脚 #2 接地时，IC 555 就会在其引脚 #3 处产生瞬时高逻辑。

引脚 #3 处的瞬时逻辑高电平保持活动状态的时间取决于 R2 和 C1 的值。

此逻辑高电平负责激活 T1 和警报器。

现在，如上所述，IC 555 的引脚 #3 仅在其引脚 #2 接地时才会暂时断开。

如图所示，水银倾斜开关 SW-520D 连接在引脚 #2 和接地之间。

当摩托车停在支架上并以一定角度倾斜时，倾斜开关内的水银会在管子的一端向下滚动。

这样可以使倾斜开关的触点在内部断开，因此 IC2 的引脚 #555 保持与地面断开。

现在假设，一个不幸的小偷试图偷摩托车，并在此过程中将自行车垂直拉直。

一旦发生这种情况，倾斜开关内的水银就会流过另一端并使其内部触点短路。

这会立即将 IC 555 的引脚 #2 接地，导致其引脚 #3 变为高电平，从而打开 T1 和报警。

窃贼可能会拼命尝试将摩托车恢复到原来的位置，但这无助于停止警报。

根据 R2 和 C1 的值，警报会保持激活状态一段时间，然后自动停止。

当警报停止时，业主已经收到有关情况的警报，以便他可以快速响应情况。

零件清单

电阻器为 1/4 瓦 CFR 5%

1k = 3

10k、1M、2.2k、4.7k = 各 1 个

半导体

晶体管 TIP122、TIP127、BC547 = 各 1 个

集成电路 555 = 1

TTP223 模块 = 1

倾斜开关 SW-520D = 1

齐纳二极管 5V 1/2 瓦 = 1
