基于RJM8L151S的烟雾报警器解决方案

从古至今，火灾一直是最常见、最严重的灾害之一，古代的房子一般都使用了大量的木材，一旦发生火灾，房子很容易倒塌，造成严重经济损失和人身伤亡。现在的房子虽然都是钢筋混凝土结构，被烈火焚烧也不轻易倒塌，但是因为楼层比较高，一旦发生火灾，楼上的人就上天无地，下地无门，最终只能被活活憋死火灾烧死！随着物联网技术的不断发展，物联网作为一种关键的通信技术，在智能烟感报警器上的应用越来越广泛，实时监测烟雾信号。据研究调查显示，安装烟雾报警器让居民逃离火灾现场的可能性提升至95%，在适老化家居改造中，安装烟感报警器更是保障老人生命安全的重要环节。

一、应用简介

烟雾报警器是一种重要的安全设备，它可以在火灾发生时及时发出报警，提醒人们采取相应的措施，避免火灾蔓延造成更大的损失。其工作原理是通过检测空气中的烟雾浓度来判断是否发生火灾。当烟雾浓度达到一点程度时，报警器会发出尖锐的报警声，提醒人们注意。通常安装在天花板上，因为烟雾会上升到天花板上方，这样可以更容易地监测到烟雾。

二、应用场景

广泛应用于出租屋、小区、工厂、个人商铺、学校、仓库、写字楼等。

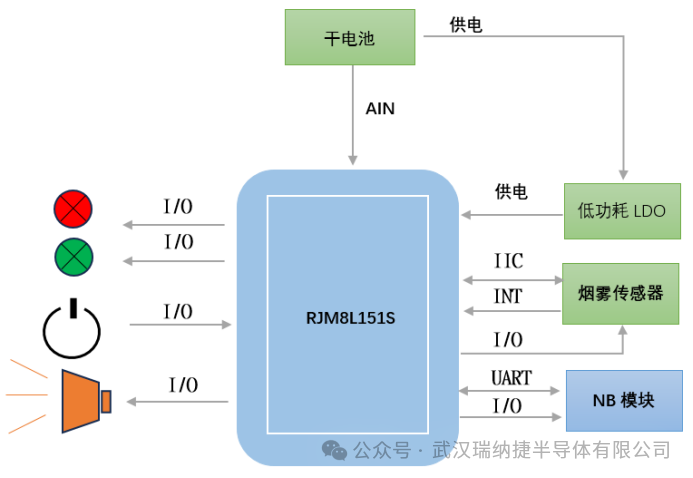

三、方案设计介绍

1、供电方式：采用9V/2200mAh干电池供电， 经过LDO稳压输出3.3V,采用ADC检测电池电量。 2、状态指示灯：红灯用于指示电池电压状态，满电状态时指示灯熄灭；欠压状态时，指示灯亮起，蜂鸣器约每50s发出“嘀”的响声。绿灯用于指示烟雾报警状态，当发生火灾时，报警指示灯亮起；无火灾时，保持熄灭状态。 3、报警测试功能:报警器接入电源后即可正常工作，绿色指示灯约40秒闪烁一次，按下测试按钮蜂鸣器发出报警声，同时绿色报警指示灯点亮，松开按钮，探测器恢复正常工作状态。自检测试时，探测器输出无线信号（无线联网型探测器），可供安防报警主机识别。 4、烟雾传感器：用于探测烟雾颗粒及火焰。 5、NB模块用于实时传输烟雾浓度数据，报警信息。

四、方案特点

1.超长待机，续航可达3年。

2.结构简单，无需布线，安装方便，智能监测。

五、MCU特性
