温度报警电路分享

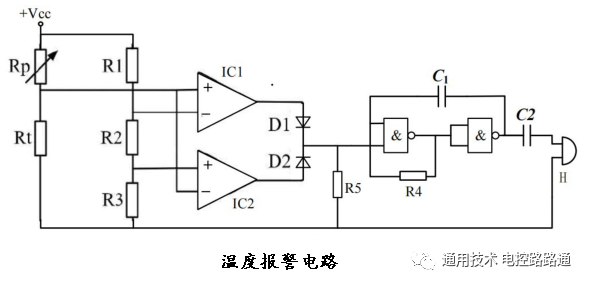

如图所示的温度报警电路，能实现温度报警功能。已知比较器 IC1、IC2 功能：V+>V-时输出高电平，V+ < V-时输出低电平，H 为无源蜂鸣器。

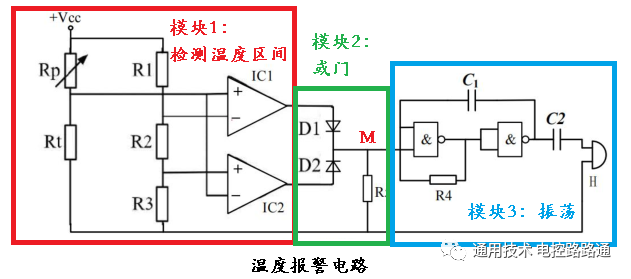

（1）模块1：

（2）模块2：或门电路

温度高于上限或者低于下限，使得 D1 或者 D2导通。

温度处于上限与下限之间，使得 D1 和 D2都截止。

（3）模块3：振荡电路

RC振荡电路，若输入信号M是高电平时振荡，若是低电平时停止振荡。

Rt 为正温度系数时，温度高于上限 IC1 出 1，低于下限时 IC2 出 1，都可实现蜂鸣器 H 报警；

Rt负温度系数热敏电阻，温度高于上限 IC2 出 1，低于下限时 IC1 出 1，也都可实现蜂鸣器 H 报警。

即热敏电阻可以是正温度系数，也可以是负温度系数，此电路都可实现蜂鸣器 H相同的报警功能。
