找方案 | 基于NOVATEK NT98530 + SmartSens Sensor的安防监

NOVATEK NT98530芯片是新一代的安防产品用的芯片。传统的安防产品多用于监控领域, 如家用的防盗搜证, 老人及小孩的安全监视, 也用于警用交通的监控, 如路口的监视器, 应用于电脑的远端视讯会议等等, 各种应用已深入生活之中, 新一代的产品加入了AI的功能, 更扩大了应用的层面, 如防盗可加入人脸辨识, 对于陌生人可发出警告, 老人或小孩跌倒意外, 可通知相关人; 火灾发生时, 可通知相关单位; 交通方面, 可做车牌辨识, 车速检测, 车流监控及ADAS应用。商业方面, 可做人流的大数据分析, 分析年龄层对不同产品的喜好等等, 其它还有AIOT的应用, 如手势控制开关, 灯光照明等等, 愈来愈丰富。

NT98530整合了四颗ARM Cortex A53核心, 可以撷取8Mp60的影像, 拥有先进的AI能力, 运算模型为HW-CNN 2.5, 运算力为2T, 可分析人脸辨识。影像有多种输入界面, 包含MIPI/LVDS/BT656/BT1120等, 输出界面有YUV/RGB/BT656/LCD Parallel/MIPI-DSI/HDMI/USB及Ethernet. 另外还有Video codec and Audio codec。

影像Sensor是安防监控系统的重要组成元件, 好的Sensor决定了清淅度, 及色彩饱合度, 亮度调整及强光抑制, 因此也衍生出很多的相关技术, 如画素合并, WDR, HDR, 3A调整等等, SmartSens在Sensor领域巳深耕多年, 也有相当大的市占率及好评, 在安防监控领域, SmartSens强化科技于星光夜视, HDR, 近红外增益及影像低噪, 都得到很好的效果。

Novatek的IPCam处理器加上SmartSens的Sensor, 经优化调整后, 都得到很好的成果。因此, 我们也在NT98530方案上, 整合了一系列的SmartSens Sensor, 如8M的SC850SL, 5M的SC530AI/SC5239, 2M的SC233。特别推荐的是今年主力产品SC850SL, 最大图像速率可达8Mp60，可用在车载录影机，也可用在网路摄像机。模组相片如下:

1. 硬件设计

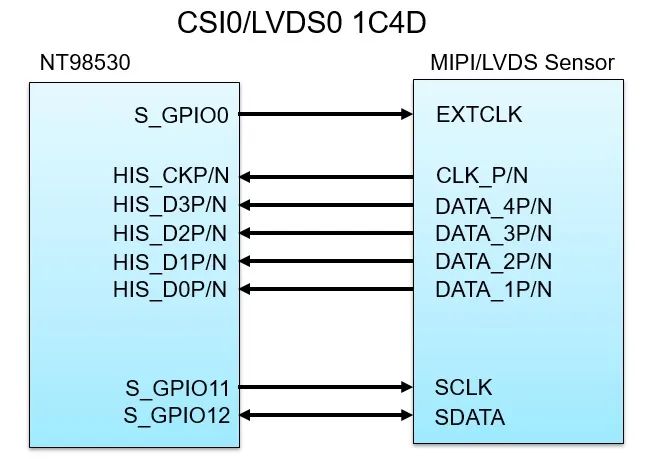

1.1 MIPI-CSI sensor

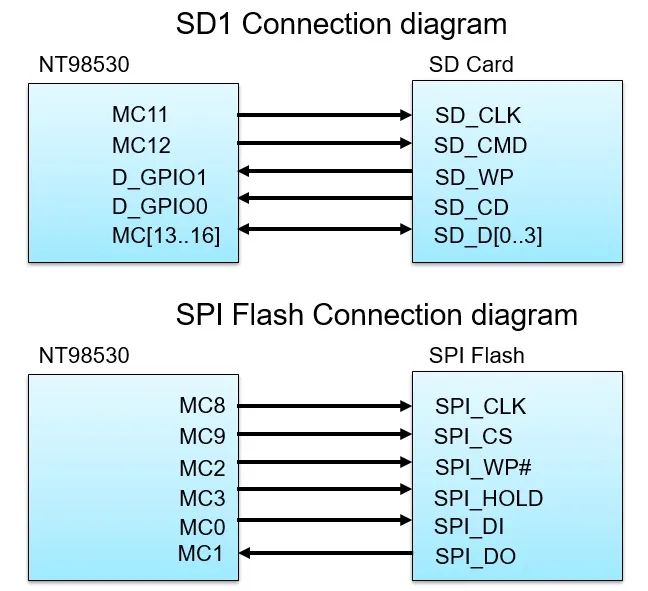

1.2 Storage

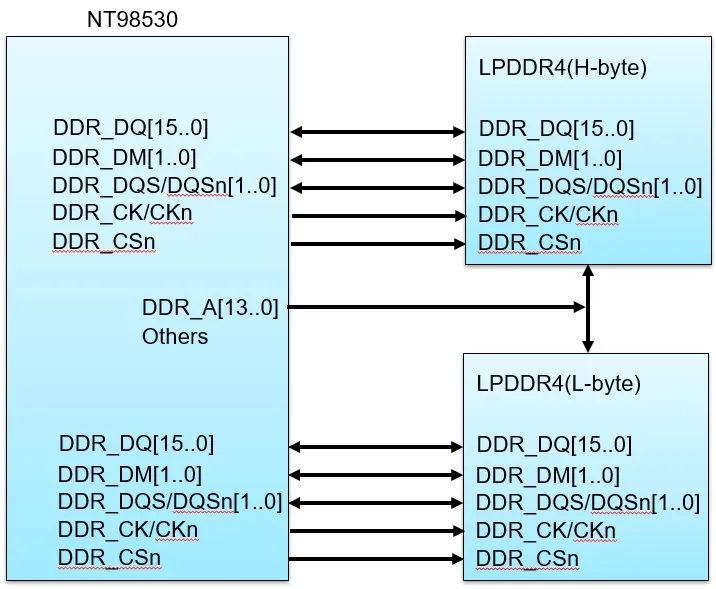

1.3 LPDDR4

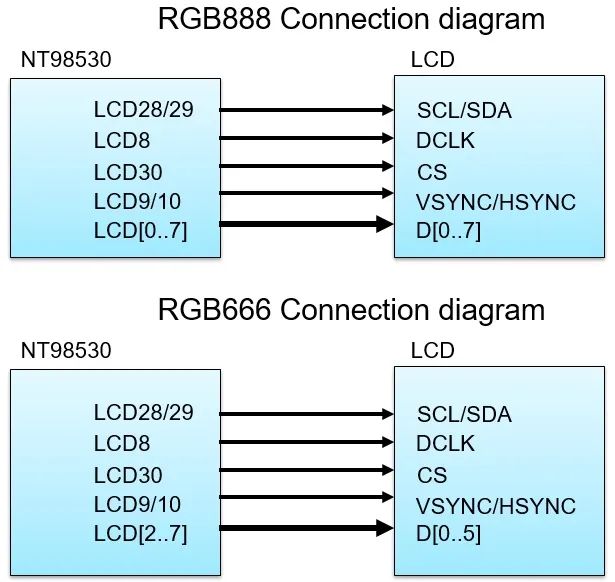

1.4 LCD

2. Linux 版本及软体架构

2.1 Linux 版本

Linux 4.19

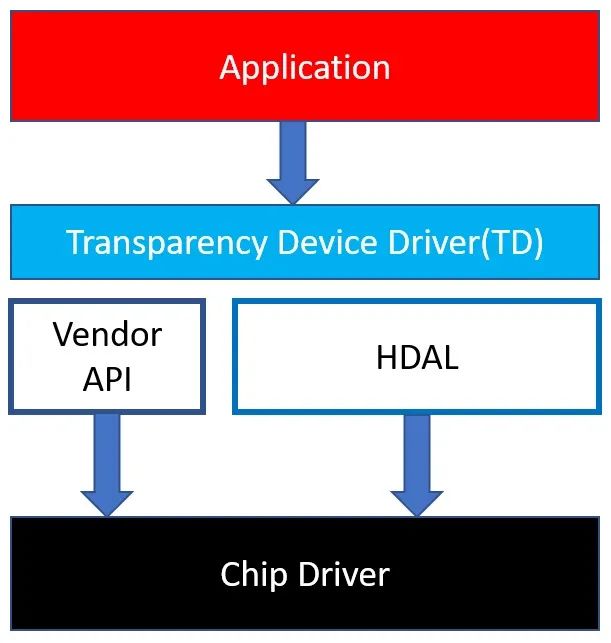

2.2 软体架构

HDAL为硬体装置抽象层(Hardware Device Abstraction Layer)，用来取代现存软体架构的HAL层，为Novatek所开发且适用旗下许多芯片，SDK以HDAL为主体，发展独立于不同芯片且共用的API接口，让芯片能更好地发挥效能。亦有提供许多自定义接口如ISP、AI、IQ等Vendor API，可供用户实现许多功能。

3. 影像显示设定步骤

3.1连接EVB和Notebook间的网路线,

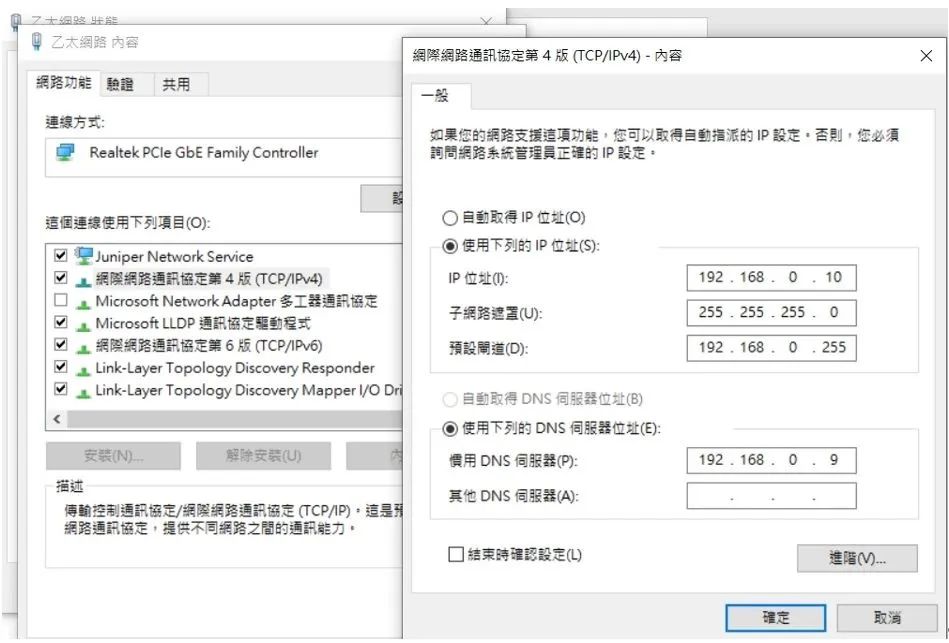

3.2设定Ethernet IPv4的设定如下,

3.3开完机后, 在console写入下列命令

pq_video_rtsp 18 0 2 0 0 6

开机下这行指令，可以开启imx415+os02k10 sensor

3.4执行VLC.exe

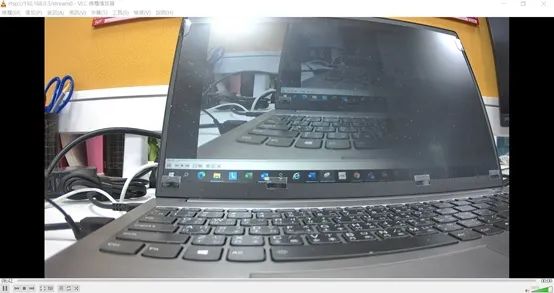

3.5 (SC850SL)输入网路串流位置: rtsp://192.168.0.3/stream0

后可看到影像#

3.6 (SC2336)输入网路串流位置: rtsp://192.168.0.3/stream1

后可看到影像#

4. 可提供的文件列表

4.1 NT98530应用主板的电路图

4.2 使用的零件列表

4.3 NT98530应用主板的布线图(Layout file)

4.4 主板的零件位置图

4.5 主板的布线规范

4.6 NT98530设计的应用规范

4.7 NT98530的datasheet

4.8 SDK for NT98530

►场景应用图

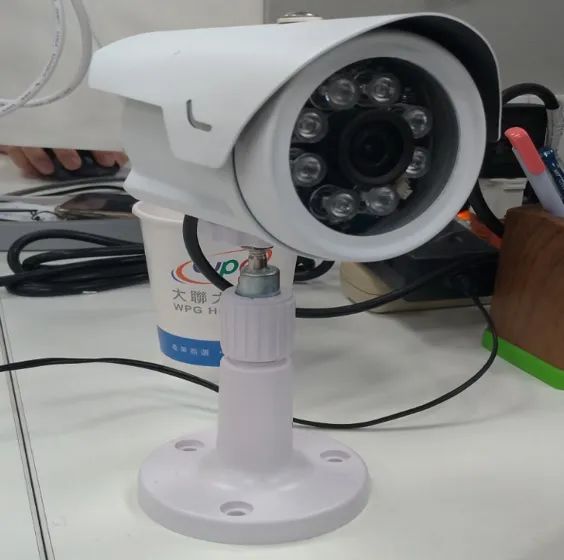

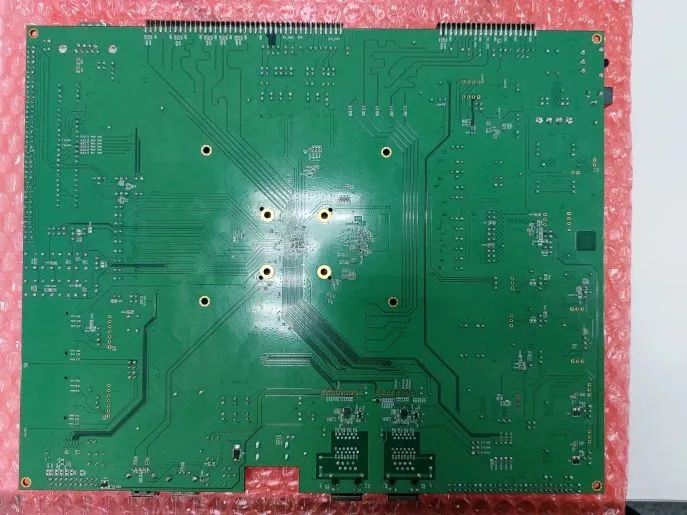

►产品实体图

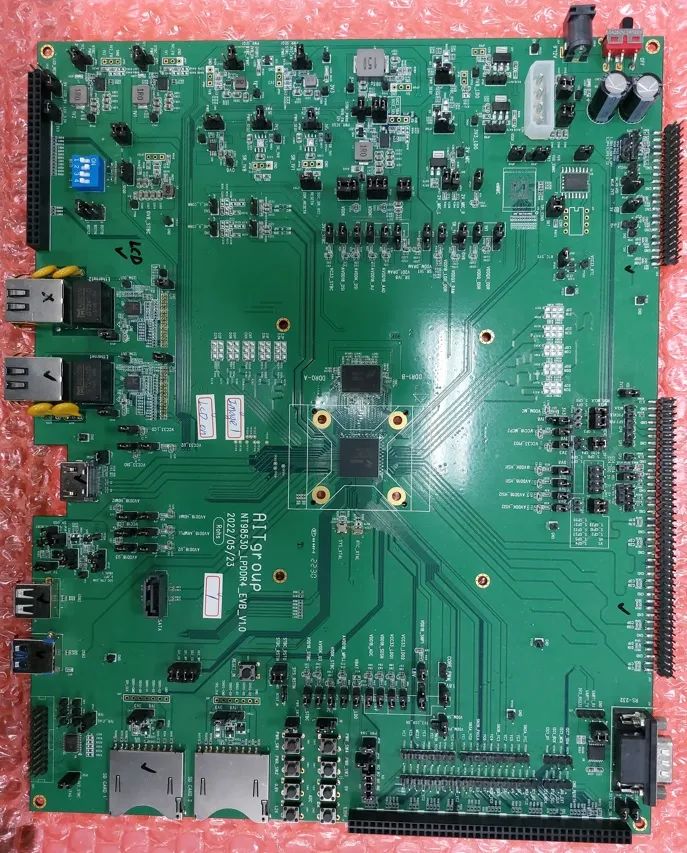

►展示板照片

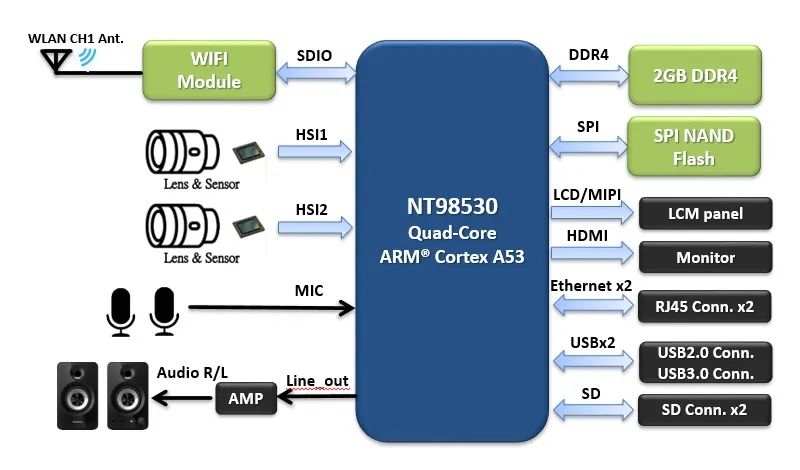

►方案方块图

►核心技术优势

(1) 影像监控结合AI人脸辨识, 动作更加精确;

(2) 有高, 中, 低系列平台, 符合市场不同需求;

(3) Sensor+ISP的调校技术;

(4) 支持多种sensor输入界面, 包含MIPI-CSI/sub-LVDS /HiSPi/Parallel;

(5) 支持多种影像分辨率上至8Mp60;

(6) 支持多种影像输出界面, 包含LCD Parallel/MIPI_DSI/HDMI/USB/Ethernet;

►方案规格

(1) 芯片核心是Qual Cortex-A53;

(2) AI运算力是2T;

(3) 电源输入是12V/1A;

(4) 系统OS是Linux;

(5) 结合Video Codec and Audio Codec
