ECP5701:TypeC PD取电,SINK,诱骗线,受电芯片方案

前言

ECP5701 做为受电端诱骗取电sink芯片，可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向符合type-c 协议的电源请求最大或指定电压，例如PD充电器能支持5V,9V,12V,15V,20V充电，配有ECP5701电路的设备，则可以从适配器获取5V9V12V,15V,20V电压讯号，从而实现快速充电功能。

一、产品描述

1.产品特性

◆输入电压范围： 3V~28V

◆支持USB Type-C规范版本1.3

◆支持USB PD2.0和PD3.0通信

◆协议多达7个功率对象

◆包装类型：SOT23-6L

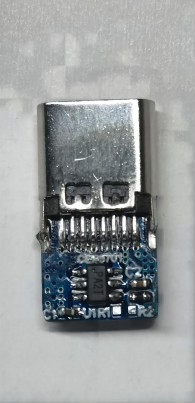

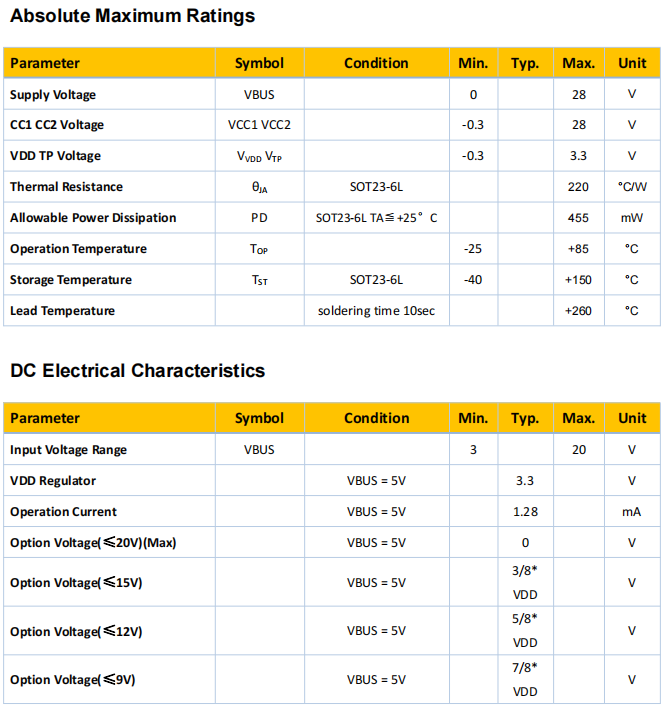

2.技术规格

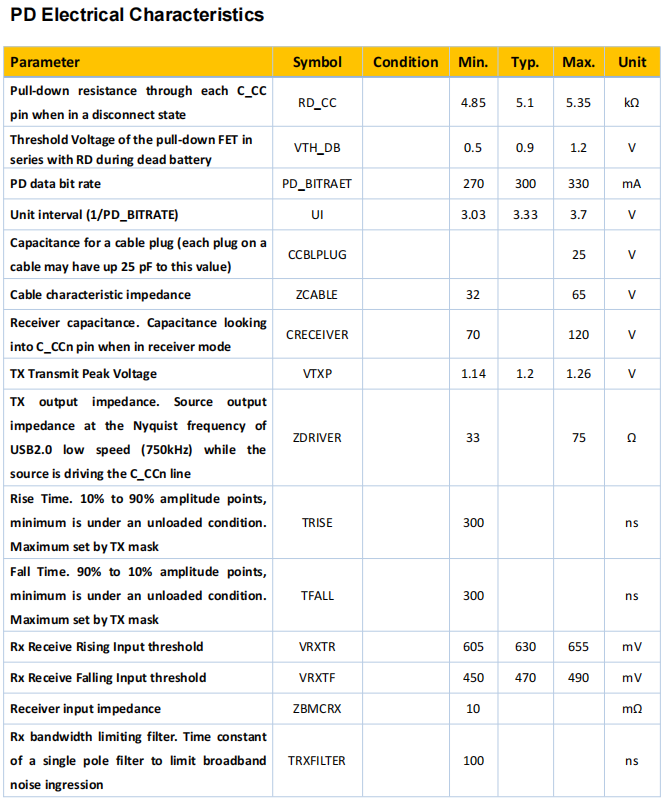

二、应用领域

• 由适配器供电的设备

• 机顶盒

• 锂电快充

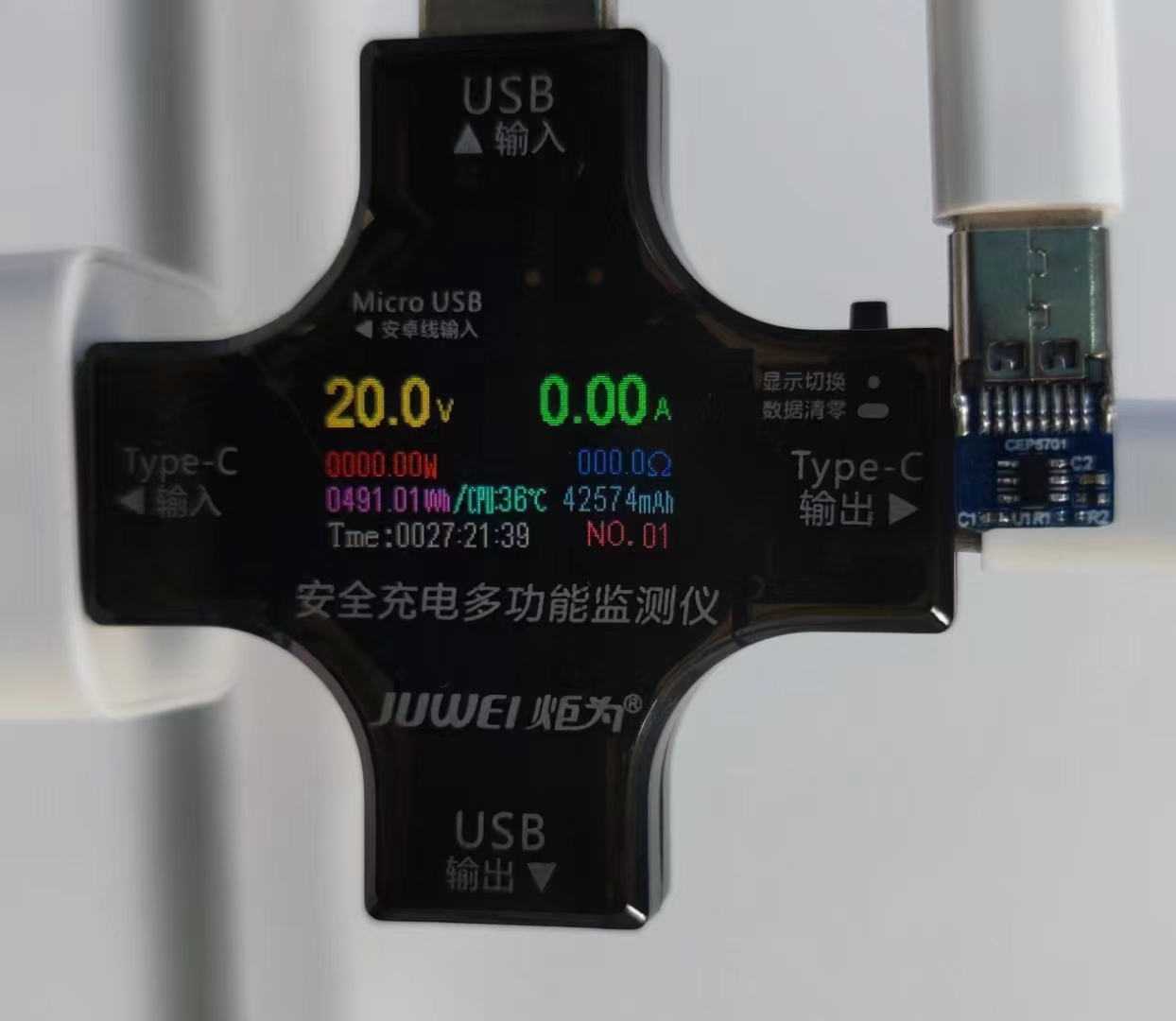

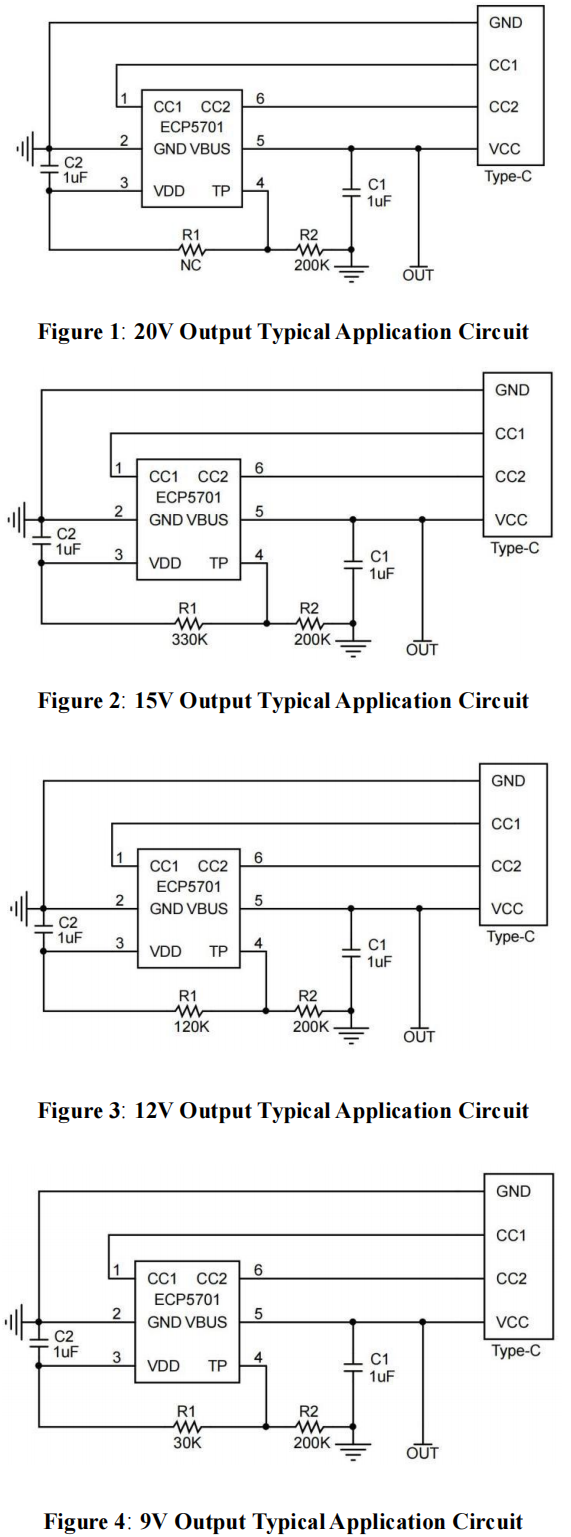

三、应用电路图

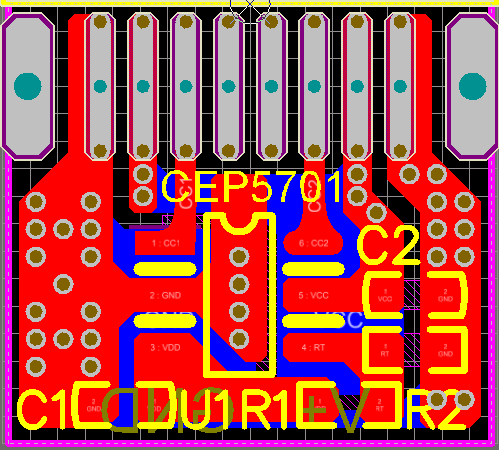

总结

ECP5701 做为受电端诱骗取电sink芯片，可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向符合type-c 协议的电源请求最大或指定电压，例如PD充电器能支持5V,9V,12V,15V,20V充电，配有ECP5701电路的设备，则可以从适配器获取5V9V12V,15V,20V电压讯号，从而实现快速充电功能。
