基于国产铁电存储器PB85RS2MC的便携式甲烷浓度检

在生产活动和日常生活中的许多场合，对甲烷气体浓度的快速实时检测非常重要。传统的甲烷气体浓度检测方法由于受到检测精度、数据采集容量和采集速度等因素的限制, 不能很好地满足实际应用的要求。

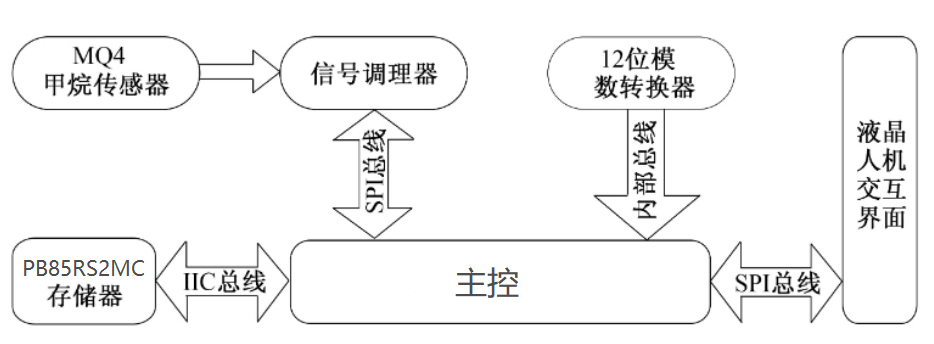

本文介绍一种全新的解决方案，能快速、 准确地检测目标气体中甲烷气体浓度, 并可通过LCD显示界面实时显示所获取的信息，同时根据需要将浓度数据保存到大容量铁存储器中, 通过USB接口快速上传到上位机，利用上位机实现对目标气体中甲烷浓度信息的快速获取和存储，系统硬件框图结构如下：

甲烷气体浓度数据的采集和处理：

该系统可选择甲烷气体浓度数据采集、保存、检测和校准等操作，当CPU开始检测目标气体中甲烷的浓度, 并将浓度信息显示在人机交互界面上, 用户可通过液晶人机交互界面选择是否保存检测数据、结束检测和校准等操作。当用户选择保存数据时，甲烷浓度信息会保存在铁电存储器PB85RS2MC内，同时通过USB总线上传到上位机，利用上位机软件，绘制出甲烷浓度变化曲线。

国产PB85RS2MC铁电存储器是通过铁电工艺和硅栅CMOS工艺技术形成非易失性存储单元，芯片不需要电池就可以保持数据，使得甲烷浓度检测仪对环境中甲烷气体快速检测，即使掉电数据也不会丢失，提升了检测系统给的性能。与其它非易失性存储器相比具有读写速度快、没有等待时间、写操作功耗低等优点。

铁电存储器PB85RS2MC性能特征：

•容量：2M bit，接口类型：SPI接口(模式0和模式3)

•工作电压：2.7伏至3.6伏，工作频率：25兆赫兹

•功耗：4.8毫安（25兆赫兹），待机功耗9微安

•高速读特性：支持40MHz高速读命令

•工作环境温度范围：-40℃至85℃

•封装形式：8引脚SOP宽体208mil封装，符合RoHS

该铁电存储器优秀的性能可以替代MB85RS2MT（富士通）和FM25V20A（赛普拉斯），它擦写速度最可以达到100万，而功耗4.8毫安，具有可靠性高、读写速度快、使用寿命长的优点，国芯思辰可提供专业的技术解决方案。
