iPhone 14 Pro Max拆解：内部有哪些神秘器件

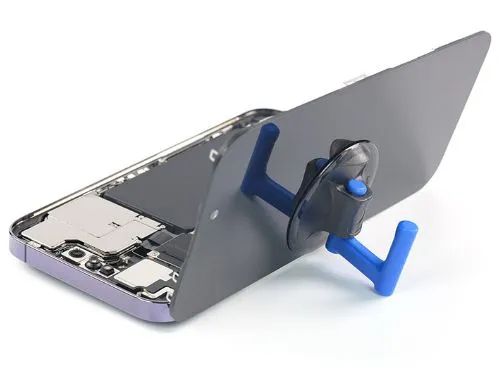

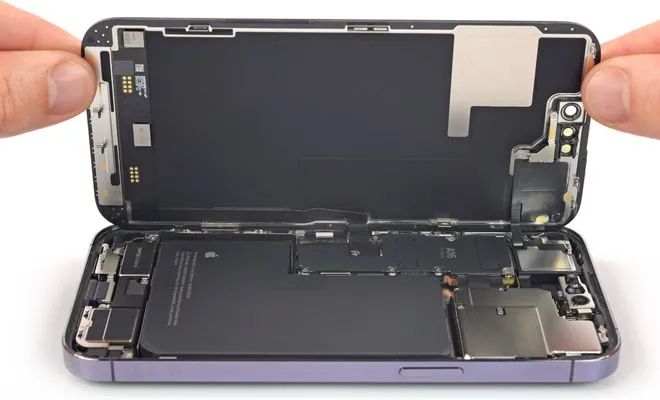

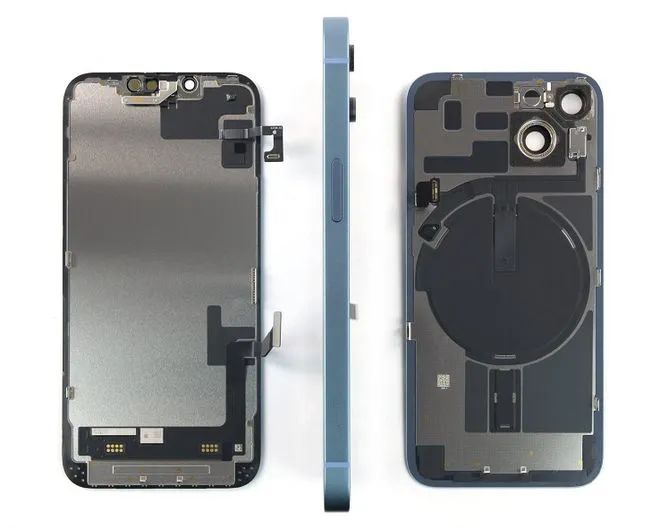

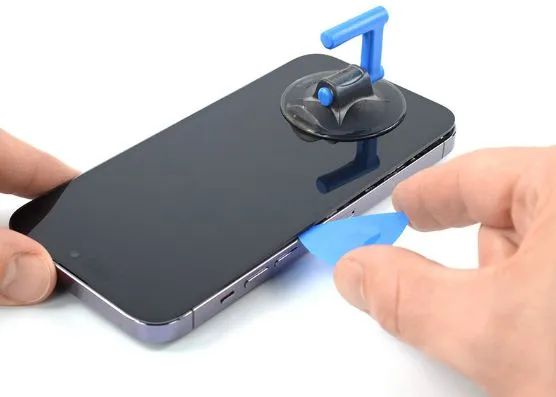

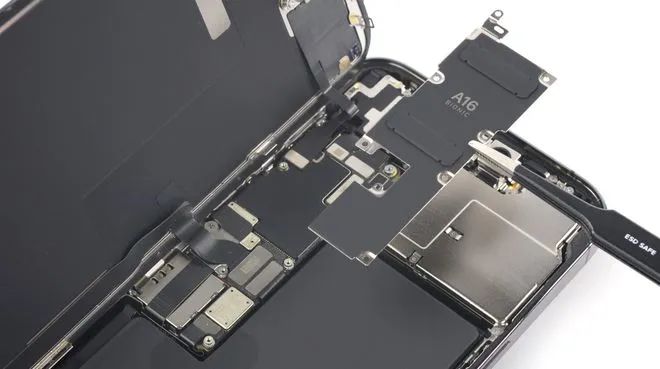

日前，iFixit对苹果iPhone14 Pro Max进行了拆解，整体看来，iPhone 14 Pro机型没有可拆卸的背玻璃，使得维修费用更高。

在没有AppleCare+的情况下，苹果商店对iPhone 14 Pro机型的后玻璃破裂的维修收费为3598元和3998元，而标准iPhone 14机型的维修收费为1298元和1548元。

苹果的A16芯片采用了高通骁龙X65基带芯片。下面来看看iPhone 14 Pro Max拆解后，其核心元器件供应商和产品有那些。

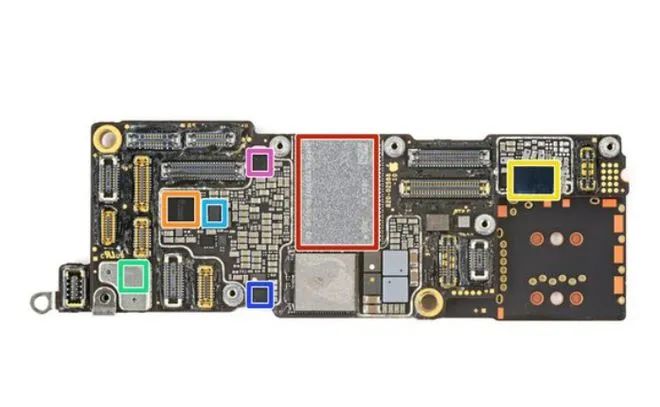

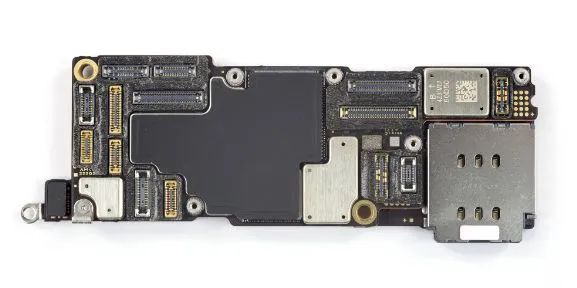

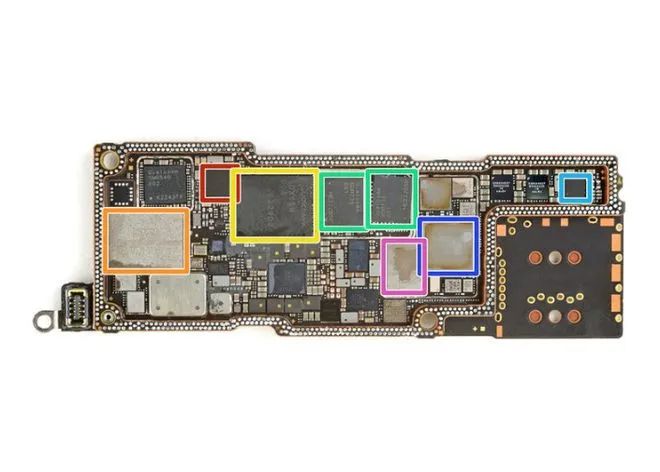

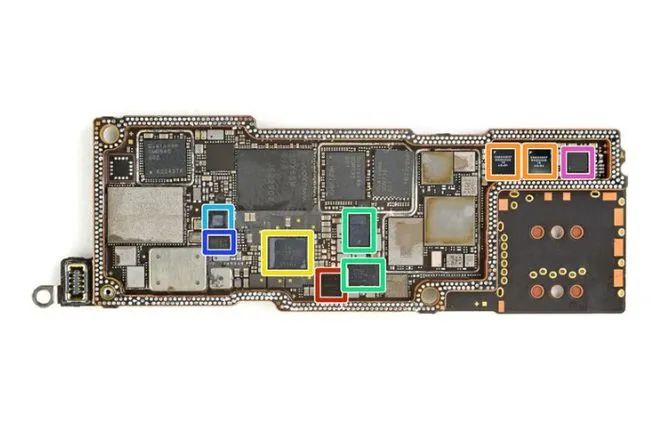

上层主板正面：

红色：闪迪 SDMVGKLK2 128G 128 GB NAND 闪存

橙色：Apple/Dialog Semiconductor 338S00819-A1 电源管理

黄色：疑似是 Apple/Cirrus Logic 338S00843 语音处理器

绿色：Apple/Cirrus Logic 338S00537 音频放大器

天蓝色：疑似是 Apple/Dialog Semiconductor 338S0081C ? 电源管理

深蓝色：德州仪器 TPS61280H DC-DC 转换器

紫色：可能是意法半导体 EEPROM

红色：可能是 英飞凌 负载开关

橙色：恩智浦NTB0101GS1 1-bit 转换 - 电压电平

黄色：德州仪器 LSF0101 1-bit 双向电压电平转换器

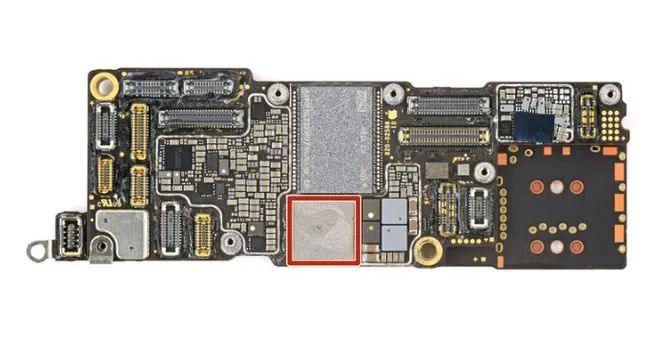

红色：疑似WiFi/蓝牙模块

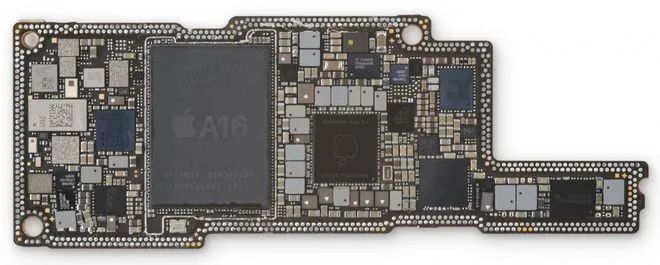

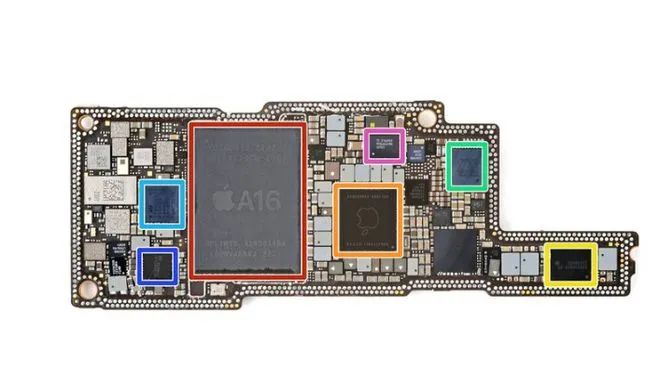

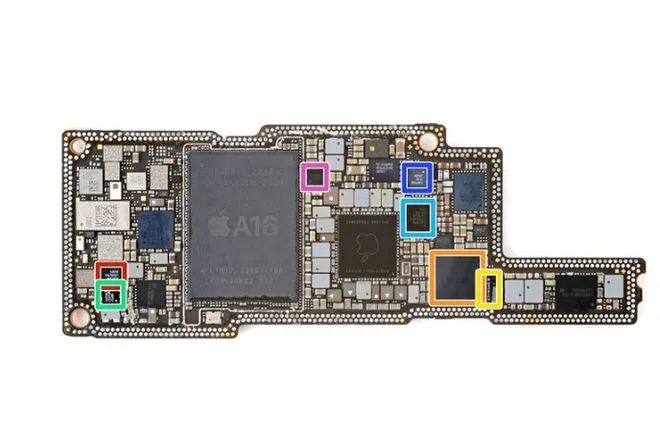

上层主板背面：

红色：Apple APL1W10/339S01104 A16处理器芯片、三星K3LK2K20CM-EGCP 6 GB LPDDR5 SDRAM 内存

橙色：Apple APL109A/338S00942 电源管理芯片

黄色：Apple/Dialog Semiconductor 338S00839-B0 电源管理芯片

绿色：博通 BCM59365EA1IUBG 无线充电接收器

天蓝色：意法半导体 STB601A05 电源管理芯片

深蓝色：Apple/Dialog Semiconductor 338S00819-A1 电源管理芯片

紫色：德州仪器 TPS65657B0 显示屏供电

红色：德州仪器 LM3567A1 LED 闪光灯驱动

橙色：Apple/Cirrus Logic 338S00738 音频编解码器

黄色：可能是 Analog Devices Taptic Engine马达驱动

绿色：德州仪器 CD3710A1 VCSEL阵列驱动

天蓝色：恩智浦 CBTL1618A0 DisplayPort 多路复用器

深蓝色：德州仪器USB 2.0 双路中继器

紫色：安森美 DC-DC 转换器

红色：可能是安森美 DC-DC 转换器

橙色：可能是意法半导体串行EEPROM内存

红色：应该是环旭电子的超宽频模块

橙色：博通 AFEM-8245 前端模块

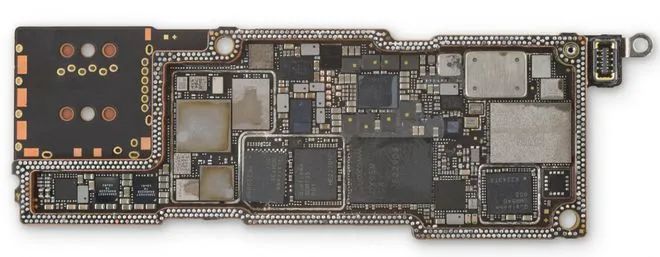

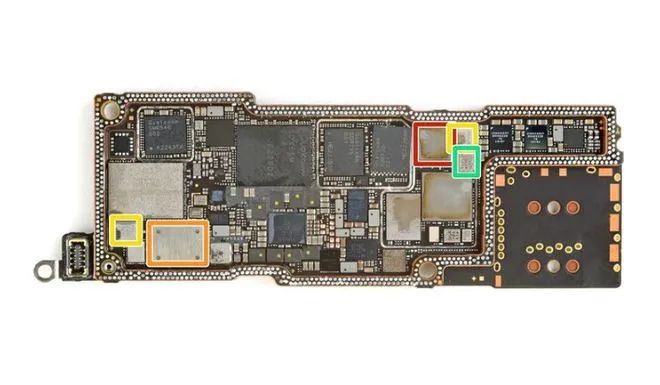

下层主板正面：

红色：意法半导体 ST33J 安全元件

橙色：Apple/Cirrus Logic 338S00537 音频放大器

黄色：高通 PMX65 电源管理芯片

绿色：高通 QET7100 包络追踪器

天蓝色：可能是 高通 PMK65 时钟发生器

深蓝色：可能是 Qorvo 包络追踪器

紫色：疑似 意法半导体 电源管理芯片

红色：恩智浦 SN210V 带有安全元件的 NFC控制器

橙色：应该是卫星模块

黄色：高通 SDX65M X65 5G 调制解调器

绿色：高通 SDR735 RF 射频芯片

天蓝色：高通 SMR546 RF 射频芯片

深蓝色：博通 AFEM-8231 前端模块

紫色：Skyworks SKY58290-20 前端模块

红色：博通 AFEM-8240 前端模块

橙色：可能是 Skyworks SKY58853-17 ? 前端模块

黄色：可能是 Skyworks SKY52628 天线开关模块

绿色：可能是 Skyworks SKY5xx92-16 电源放大模块

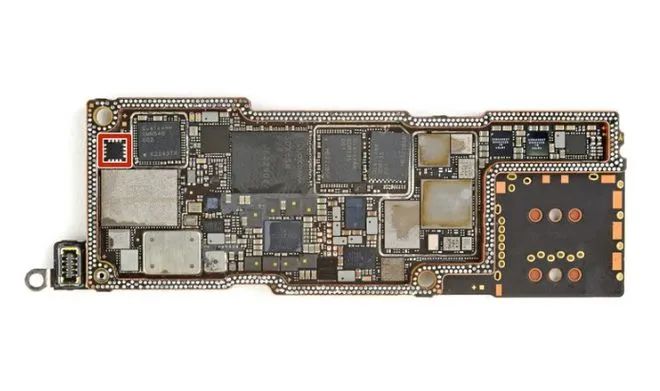

红色：博世的 6轴加速计/陀螺仪

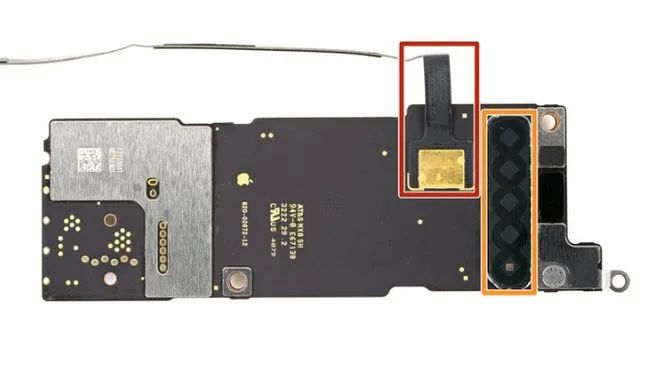

下层主板背面：

红色：疑似是卫星天线接口

橙色：5G 毫米波天线

（备注：图片/供应商名称/元器件型号来源：iFixit）
