E拆解：光拆解可不够，再来看看Z Flip4内部芯片和

上期我们说到Z Flip4内部结构非常紧凑，拆解起来是有些难度。今天就来看看三星 Galaxy Z Flip4的芯片与部分模组信息。

在拆解时我们也说到Z Flip4所有暴露在外的BTB接口都通过金属盖板保护，因为是折叠屏设计，内部空间有限，Z Flip4主板尺寸比较小，也采用了堆叠设计，节省空间。

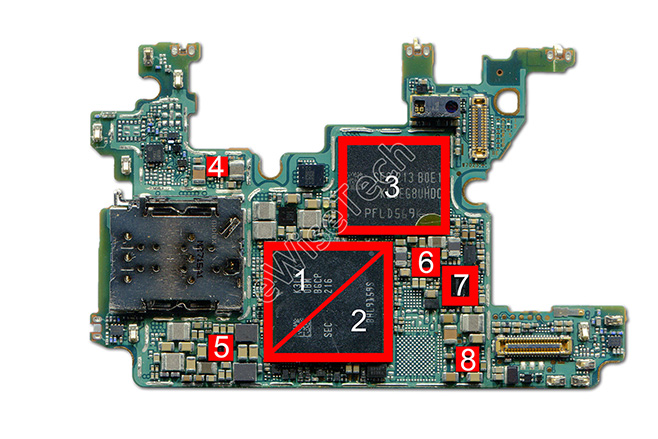

▼以下是主板正面主要IC：

1：Qualcomm-SM8475-高通骁龙8+ Gen1芯片

2：Samsung-K3LK7K70BM-BGCP-8GB内存芯片

3：Samsung-KLUEG8UHDC-B0E1-256GB闪存芯片

4：Samsung-S2MPB02-电源管理芯片

5：Samsung-S2D0S05-屏幕电源管理芯片

6：Samsung-S2MPB02-电源管理芯片

7：Maxim-MAX77705C-电源管理芯片

8：Silicon Mitus-SM5451-电池充电芯片

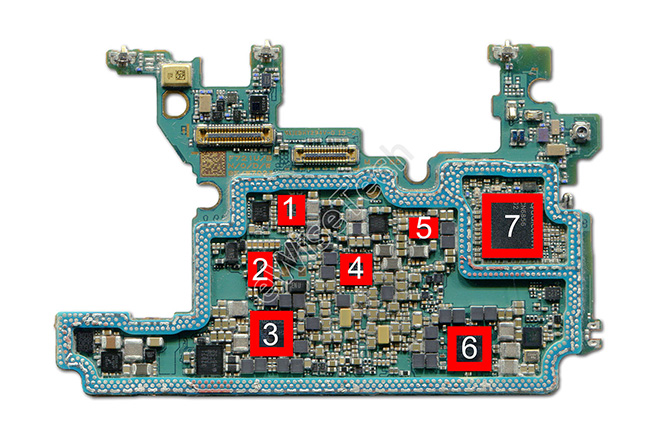

▼以下是主板背面主要IC：

1：NXP-SN220-NFC控制芯片

2：Samsung-S2MIW04-无线充电芯片

3：Qualcomm-PM8350C-电源管理芯片

4：Qualcomm-PM8450-电源管理芯片

5：Qualcomm-PMR735A-电源管理芯片

6：Qualcomm-PM8350-电源管理芯片

7：Qualcomm-WCN6856-WiFi/BT芯片

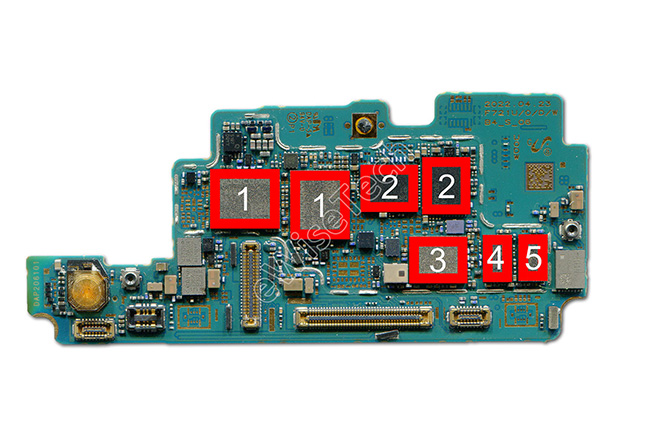

主板上堆叠的小板上主要为射频区域，▼以下是小板背面主要IC：

1:Qualcomm-QPM6815-射频前端模块芯片

2:Qualcomm-SDR735-射频收发芯片

3: Qualcomm-QPM6810-射频前端模块芯片

4:Skyworks-Sky58269-射频前端模块芯片

5:Qualcomm-射频前端模块芯片

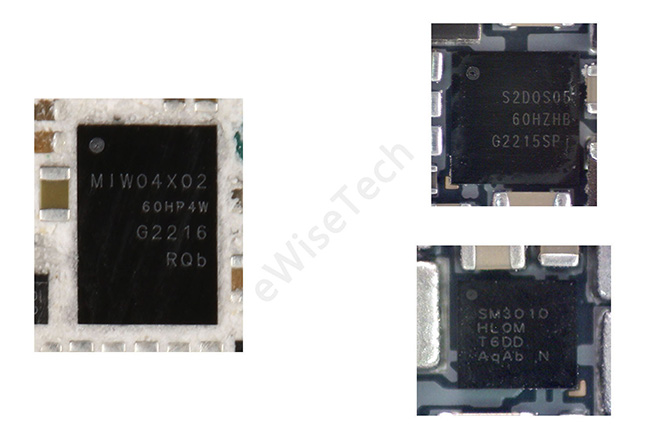

在整机的IC BOM中，可以看到Z Flip 4采用的是Samsung S2MIW04无线充电芯片、屏幕电源管理芯片Silicon Mitus SM3010和Samsung S2D0S05。

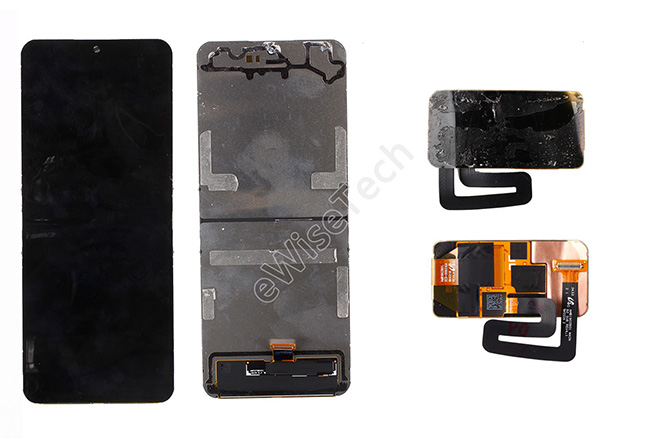

在屏幕的选择上Z Flip 4内外屏都选择了自家，型号分别为AMF670BS01（外屏），AMB190ZB01（内屏）。

当然整机的模组器件正在逐一整理，不久后就会录入ewisetech搜库，这里就不为大家一一介绍了，届时大家可以移步ewisetech官网进行查阅哦。
