关于iPhone 13 Pro 256G的辐射噪声测试

一裸机测试

本次测试了iPhone 13 Pro 256G的辐射噪声，手机在播放4K视频、声音和亮度调到最大的情况下测试，测试标准为EN55032 Class B 3m，测试图片和数据如下：

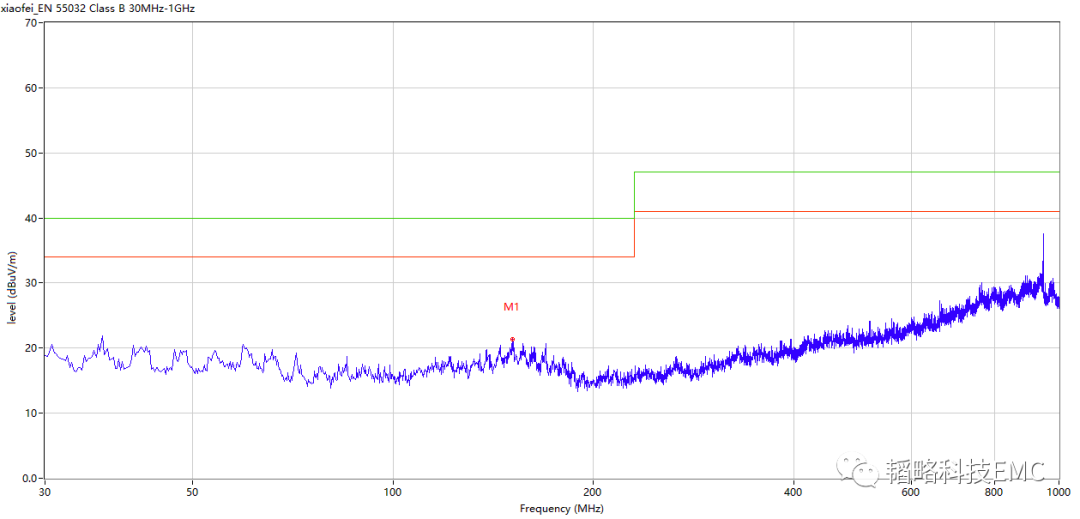

Figure 1 水平方向

Figure 2 垂直方向

从上图数据中我们可以看出，裸机的辐射噪声很低，接近底噪。

二充电测试

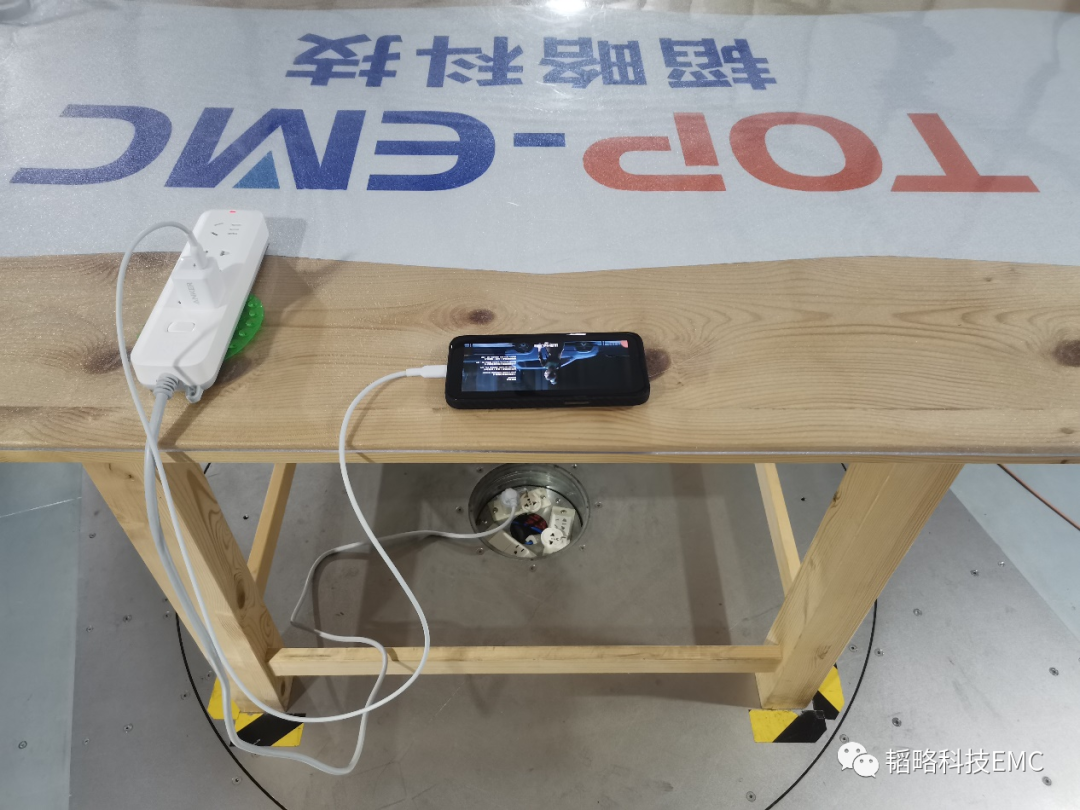

接下来我们接上安克20W快充，给手机充电，此时手机电量为91%。

Figure 3 水平方向

Figure 4 垂直方向

从数据中我们可以发现，接上安克20W快充之后，噪声高了很多，特别是垂直方向的噪声逼近EN55032 Class B的限值（绿色为标准限值，蓝色测试数据不能超过此限值；红色为6dB余量限值，如果蓝色测试数据不超过此限值，代表至少有6dB余量）。

辐射这么高主要有两个原因：1.安克20W快充头AC-DC部分的噪声通过1米长的电源线辐射出来；2.苹果iPhone 13 Pro内部DC-DC的噪声通过1米长的电源线辐射出来。

所以我们可以发现，产品中如果包含AC-DC或者DC-DC，然后还有长电源线，就很容易导致辐射噪声超标。

三适配环加磁环

通过在适配器端（安克20W快充头端）加磁环，我们可以判断出适配器端的共模噪声有多大，以下是测试结果：

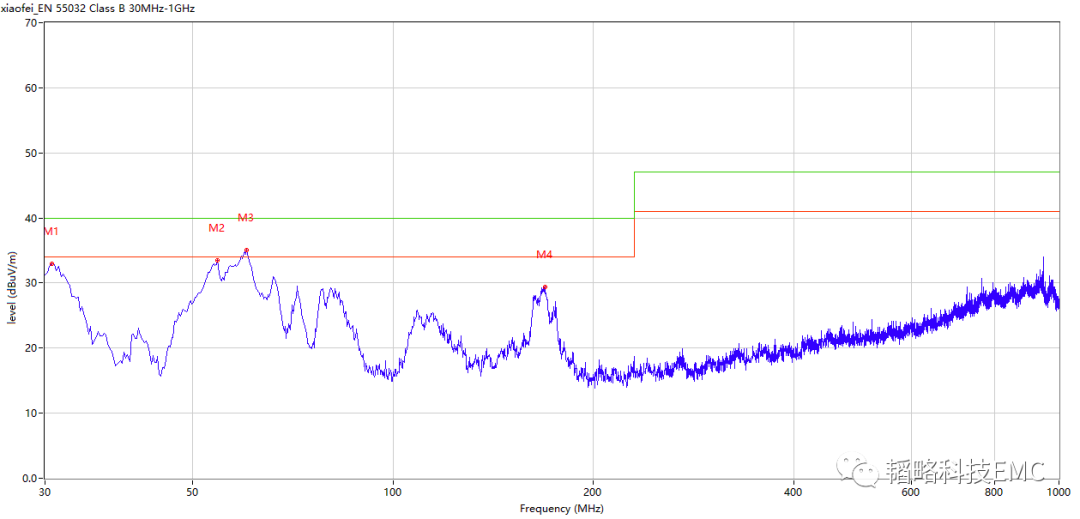

Figure 5 水平方向-充电未加磁环

Figure 6 水平方向-充电加磁环

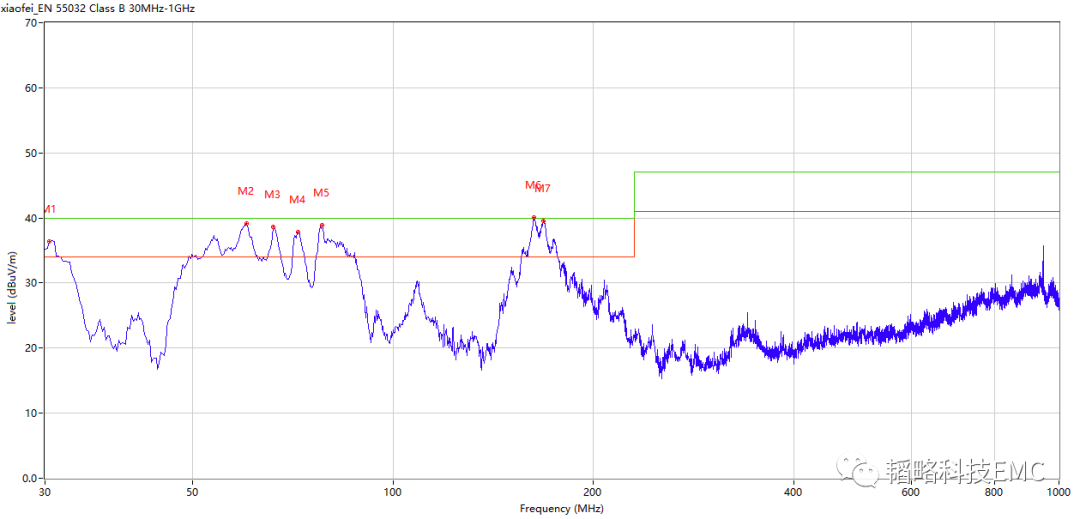

Figure 7 垂直方向-充电未加磁环

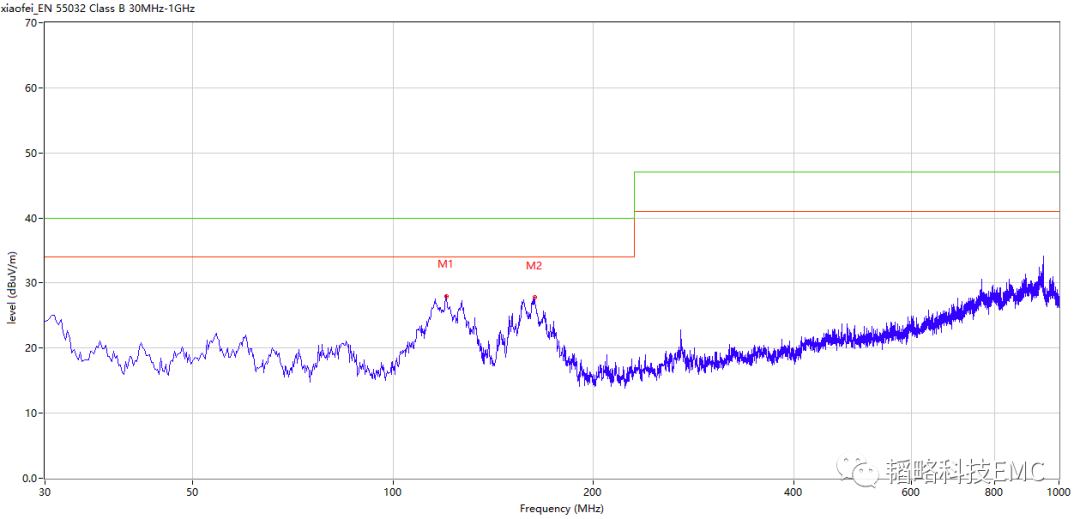

Figure 8 垂直方向-充电加磁环

通过测试数据我们可以发现，在适配器端加了磁环之后，50-200MHz的噪声有明显下降，此时辐射测试有6dB以上的余量。

由于手头上没有苹果原装的快充头（因为绿色环保，你懂的），所以没有对比快充头的噪声。

现在很多消费电子产品都需要AC-DC的适配器，不同的适配器带来的噪声差异非常大，希望各位朋友在测自己的产品时，选用噪声更低的适配器。
