荣耀V40值得买吗？拆解评测荣耀V40参数配置

荣耀V40作为在独立后荣耀的首部旗舰机，因为各方面的原因最终搭载了联发科天玑1000+处理器，小e也不免好奇，失去了麒麟处理器，那么V40内部还用海思芯片吗？要解决问题，那就必须购入拆解。

本次购入的荣耀 V40是8GB RAM+128GB ROM版本，文内对拆解分析内容均以拆解设备为主。（注：所说成本仅为物料成本预估值，影响元器件物料成本的因素有很多，与真实的物料成本会有一定的差异。）

拆解

关机取出带有防水硅胶圈的卡托。V40后盖由胶固定，通过热风枪加热后，利用吸盘和撬片打开后盖。在后盖对应电池位置以及后置镜头盖内侧，都贴有用于保护的泡棉。

顶部主板盖和底部扬声器通过螺丝固定。主板盖和扬声器上贴有大面积石墨片，可以起到散热作用。主板盖上还有通过金属盖板保护的闪光灯软板BTB接口。

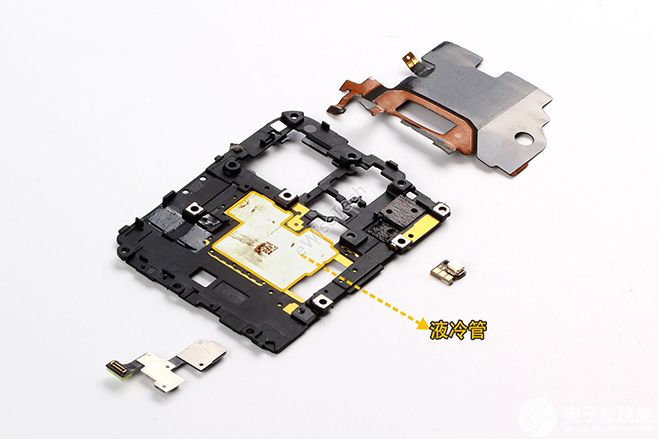

取下主板盖上的NFC线圈、闪光灯软板和麦克风板。在主板盖上贴有液冷管对应NFC线圈和主板上电源区域。

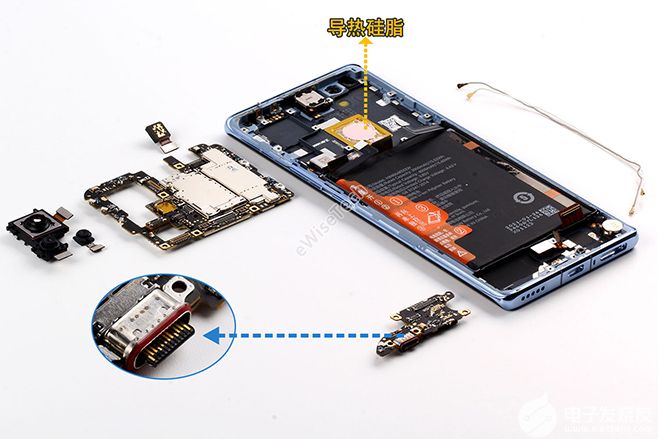

相继取下主板、副板和前后摄像头模组。在内支撑对应主板处理器&内存芯片位置处涂有导热硅脂起散热作用。副板USB接口处套有硅胶圈用于防水。

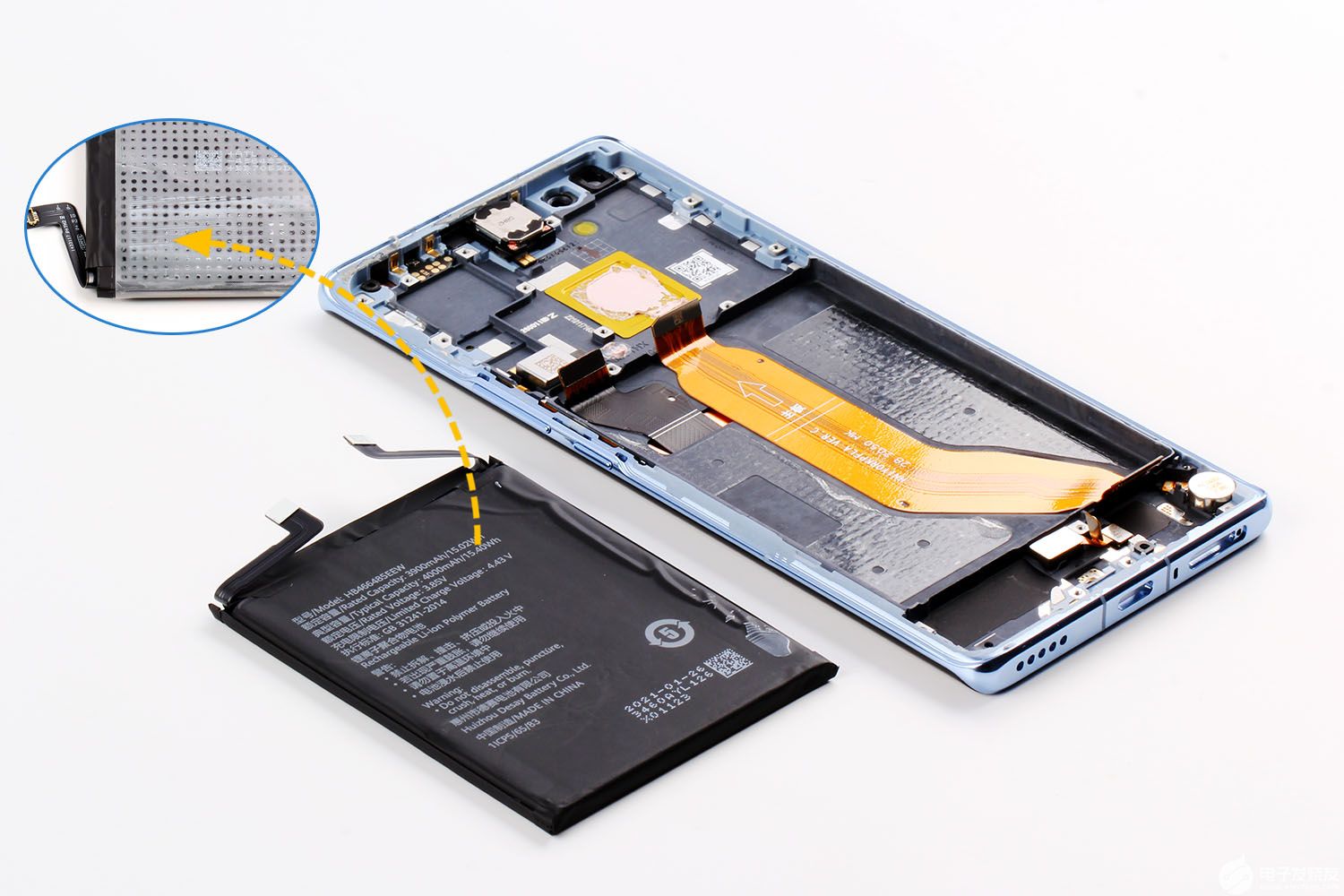

电池通过塑料胶纸固定，便于拆卸。

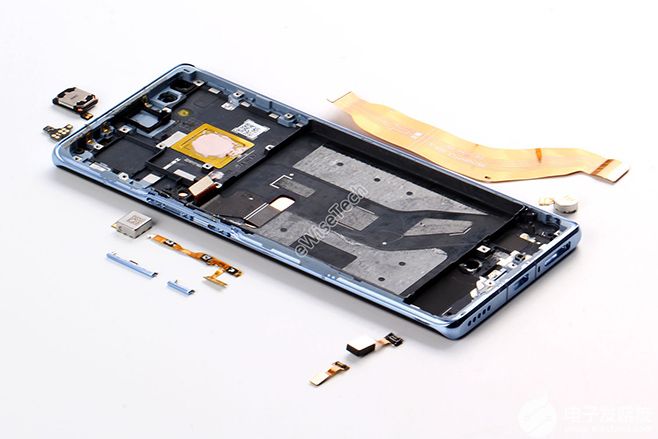

取下用胶固定在内支撑的按键软板、听筒、指纹识别软板、振动器等部件。

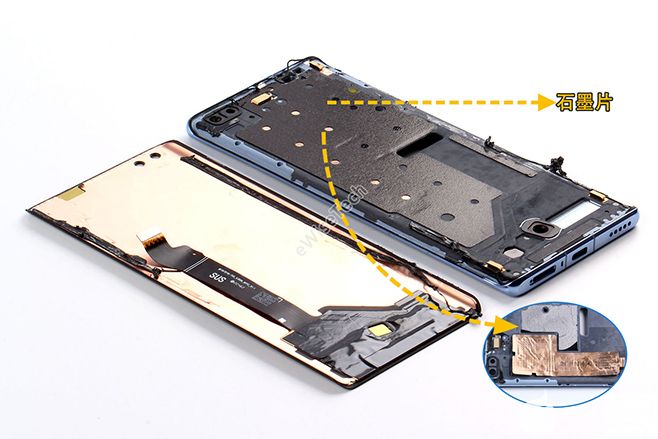

V40屏幕与内支撑通过胶固定，最后使用加热台加热后，分离屏幕。在内支撑正面贴有大面积石墨片，石墨片下是液冷管。

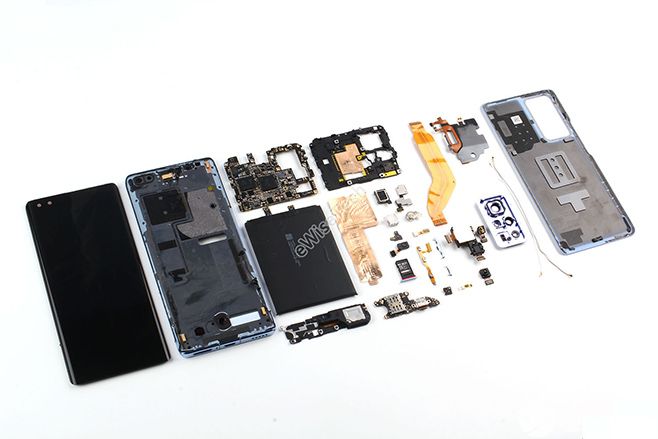

回顾整机拆解过程，一共采用20颗螺丝固定，采用比较常见的三段式结构。拆解简单，可还原性强。防水方面USB接口、SIM卡托和扬声器处采用硅胶保护，能起到一定的防尘防水作用。采用液冷管+导热硅脂+石墨片的方式进行散热。不仅除内支撑上大面积的液冷管外，主板盖上还贴有小面积的液冷管。

E分析

拆解后对荣耀 V40的整机组件进行整理，在整机的1472个组件中，国产组件共有190个，占比约为12.9%，在物料的成本上占比约59.5%。那么为什么会占比那么高呢？首先在一些主要组件上例如屏幕，V40选择的是京东方6.72英寸，型号为BF067DYM，成本仅次于处理器芯片。

当然主要的还是IC，联发科的天玑1000+必定占组件成本榜首，那么除了处理器外，我们再来看看荣耀V40还有哪些国产芯片。

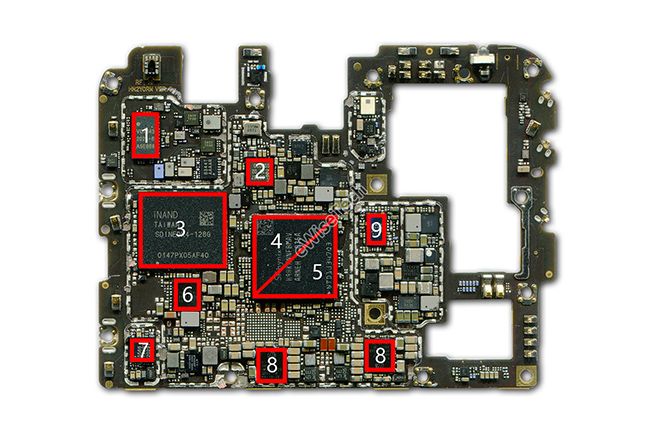

主板正面主要IC：

1：VANCHIP-VC****-射频功放芯片

2：NXP-PN***-NFC控制芯片

3：SanDisk-SDINEDK4-128G-128GB闪存芯片

4：SK Hynix-H9HKNNNFBMAV-8GB内存芯片

5：Media Tek-MT6885Z69-天玑1000+处理器芯片

6：Media Tek-MT****PP-电源管理芯片

7：Lansus Technologies-FX5566-射频功放芯片

8：Hisilicon-Hi6526-电源管理芯片

9：Media Tek-MT****-WiFi/BT芯片

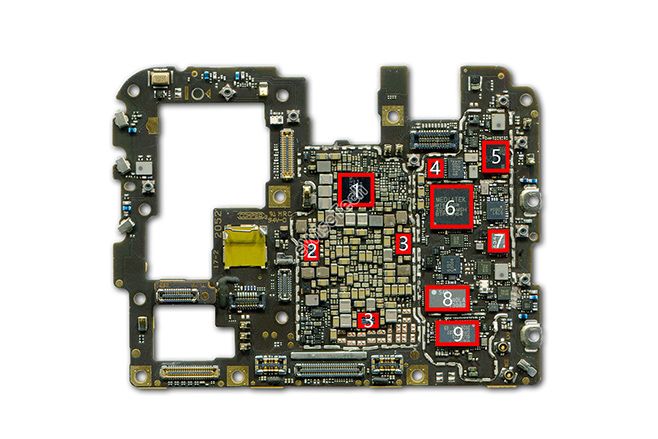

主板背面主要IC（下图）:

1：Media Tek-MT****V-电源管理芯片

2：Media Tek- MT****QP-电源管理芯片

3：Media Tek-MT****RP-电源管理芯片

4：STMicroelectronics-六轴加速度传感器+陀螺仪芯片

5：Murata-功率放大器

6：Media Tek- MT*W-射频收发芯片

7：Murata-多路调制器芯片

8：Murata-多路调制器芯片

9：Hisilicon- Hi6D05-功率放大器芯片

综合整机的IC BOM后，发现V40的国产芯片的占比也有所增加，联发科的配套芯片，以及两款海思芯片。甚至我们还发现了一颗来自深圳飞骧科技的射频功放芯片。当然这只是整机分析的一部分，完整的BOM目前已在eWisetech搜库上线。记得前去查看哦！
