NanoPC-T4试用体验一：Nano PC T4 开箱上电

经历了许久的等待，终于收到了友善电子的NanoPCT4开发板了，包装得十分环保，用得很多牛皮纸。见图：

拆开，包装之后，以下就是全家福了：

独立看我们今天的主角，T4主板，俯视图全示：

为了大家看得比较清楚，我给每个接口都标注上了含义：

废话不多说了，直接组装散热部分，见下图：

接着，直接组装外壳，主观图如下：

上图的接口已经在前文提及了，这里不现赘述了，接下来就是组装完成后左右两边的侧视图：

组装好，双频模块的WIFI天线，最终如下图所示：

接下来就是最重要的仪式，上电！

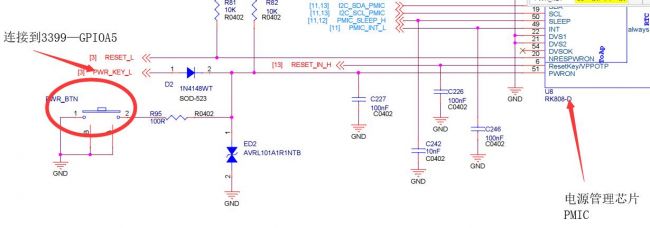

此次，友善电子为T4开发板，设计了一套灵活的电源方案，使用了RK808这款PMIC芯片，根据原理图如下，当我们需要给T4上电时，可以按下PWR_BTN按键就即可以实现上电功能，其中，还将此按钮连接到了RK3399主控上面，用于检测长按关机功能，具体的软件代码后面再做为分析。

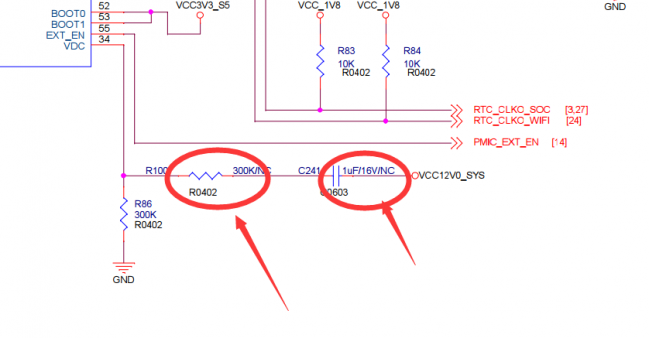

当然，你也可以按照原理图，或者友善的提示，将电源改成自动上电，只需要将R100、C241按原理图焊回去相关的器件即可！

那么，按照资料显示，将DEBUG串口接上之后，按需要将波特率设为：1500000

接上电源，短按开机键，即可开机：

在串口终端中，可以看到（默认安卓系统）的输出log:

本文作者：郑创杰
