小米随身手电筒LPB01ZM试射拆解：配置依旧

首先打开透镜，可以直接掏出来。

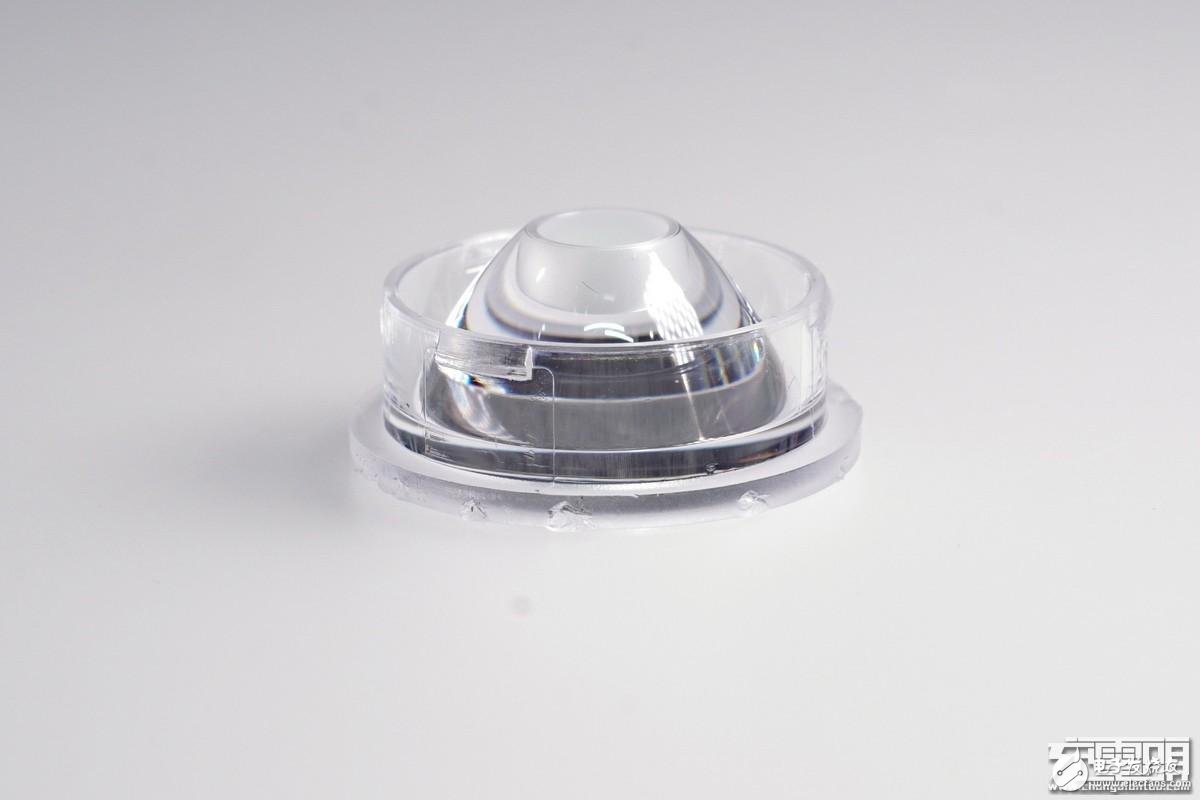

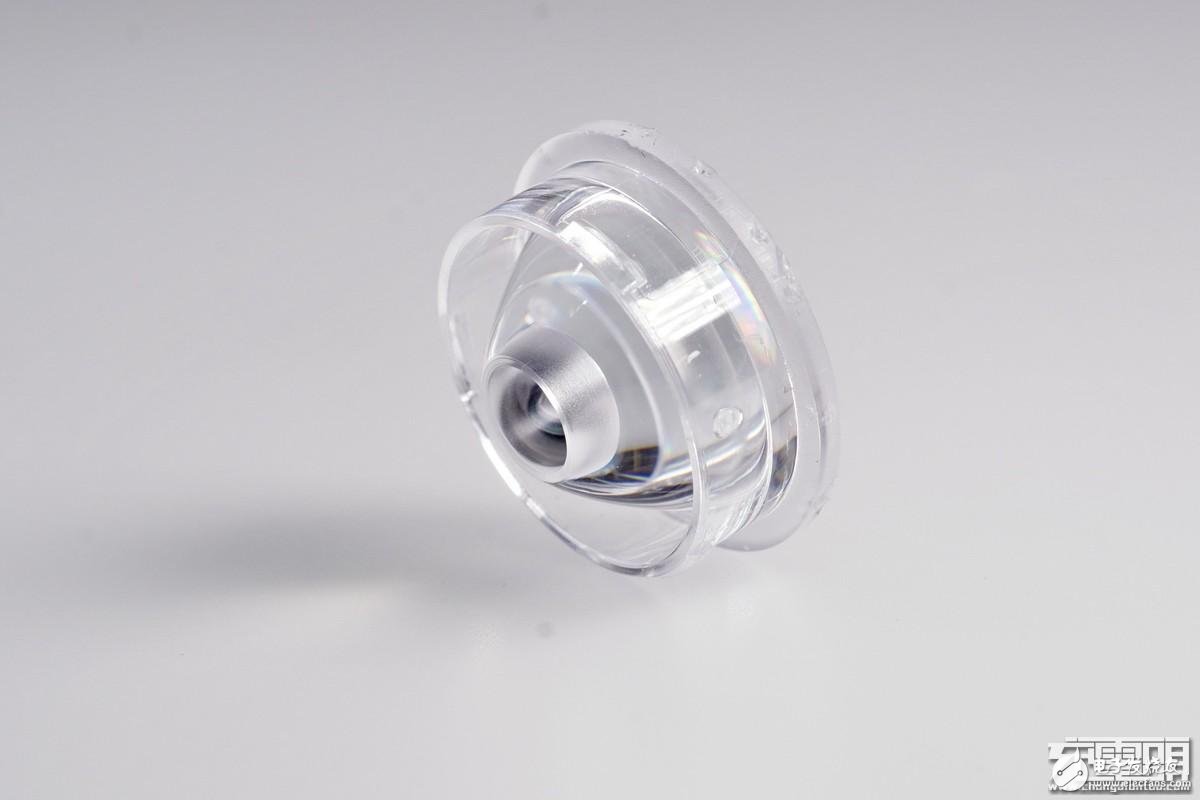

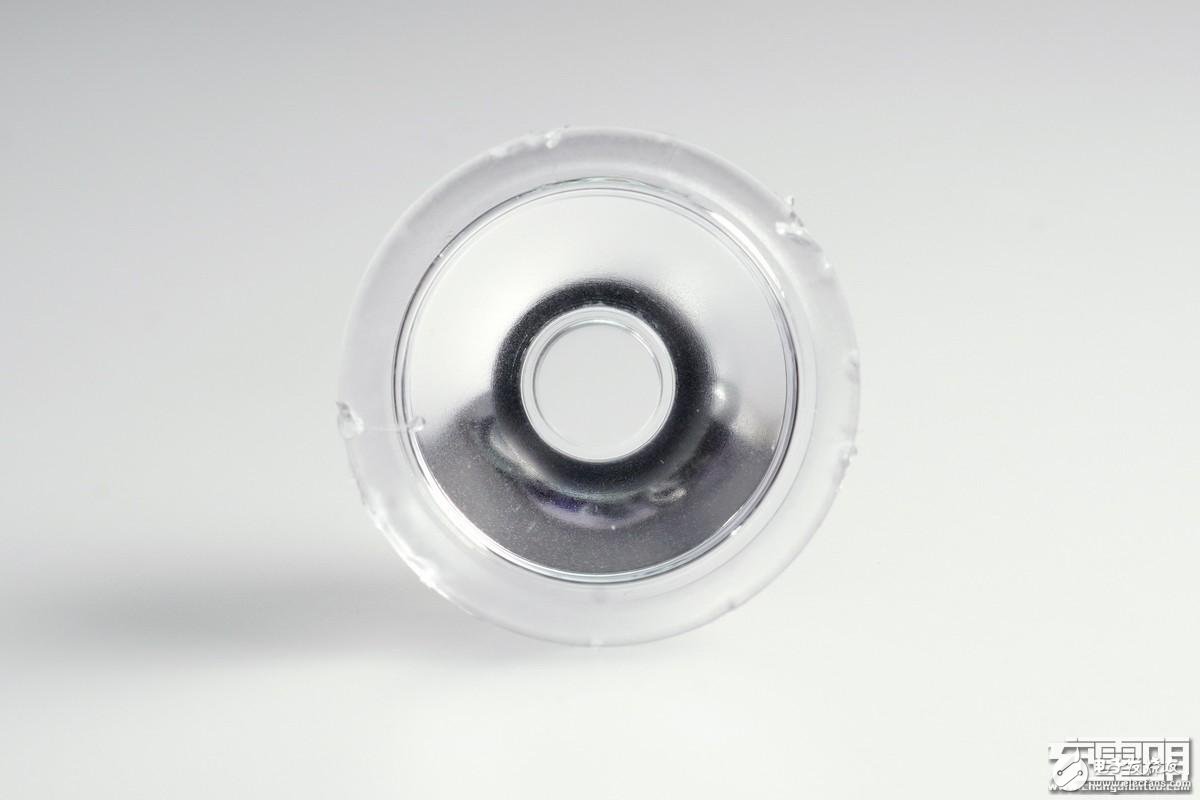

透镜是一整块有机玻璃。

透镜侧面。

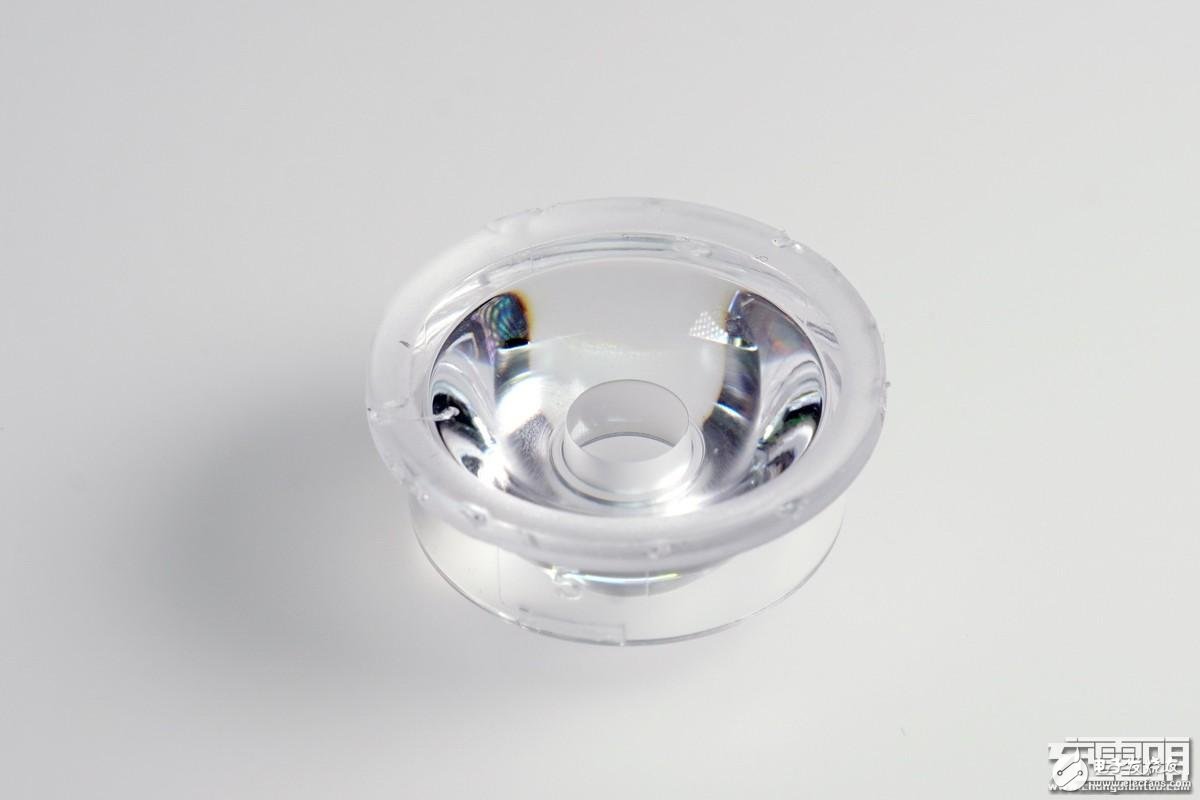

透镜底部。

透镜正面。

刚刚容纳透镜的位置。

灯珠居中，两个固定螺丝，另外两个孔是打开电路仓的位置。

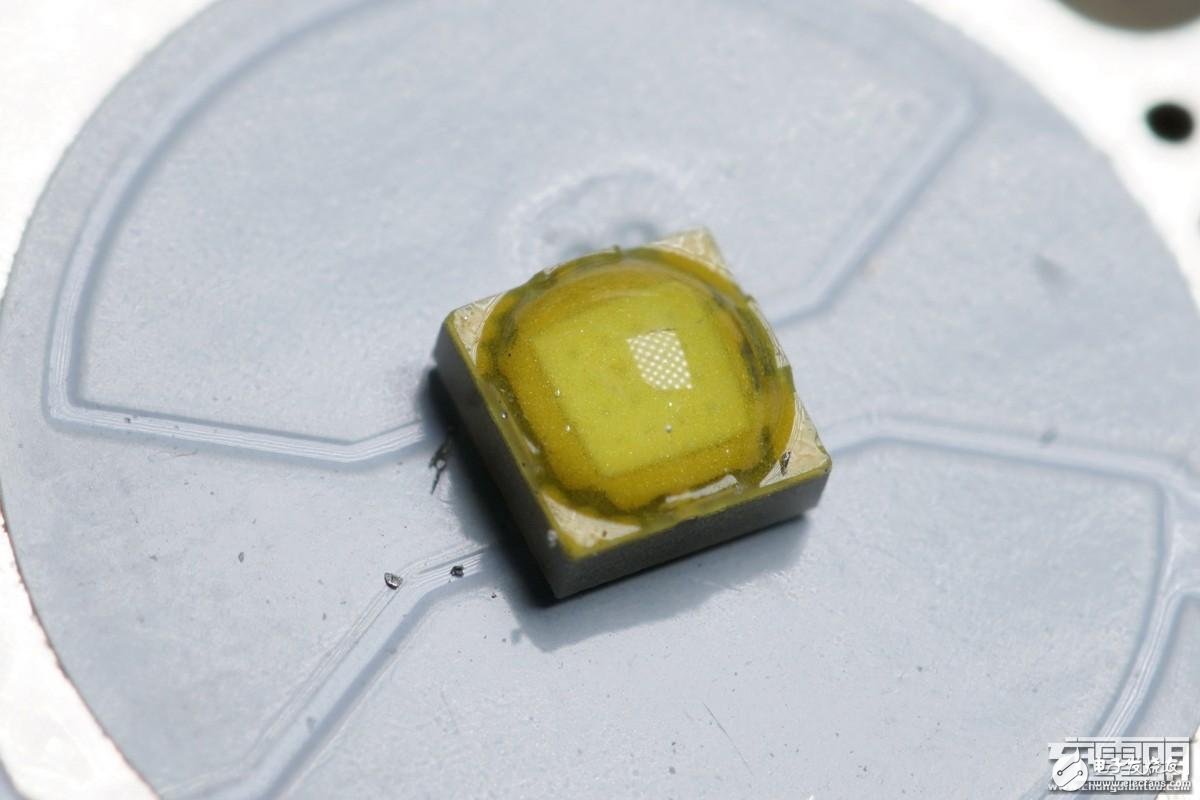

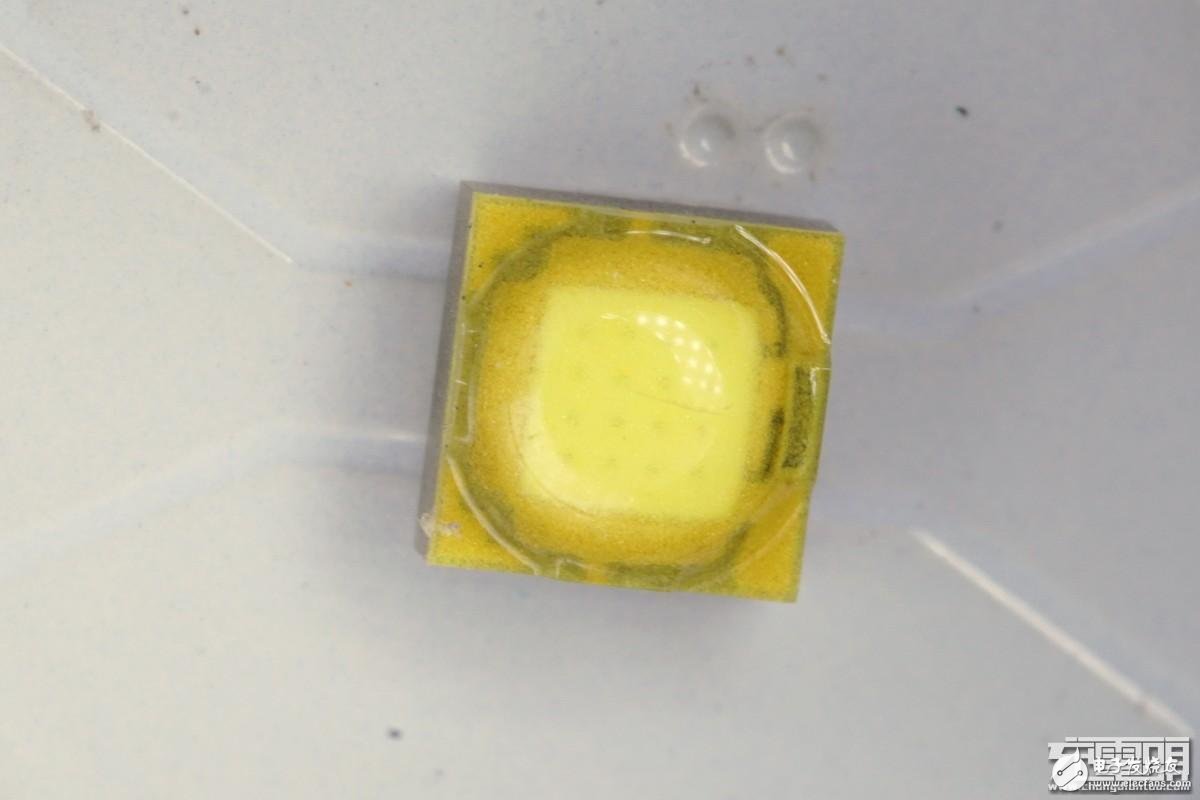

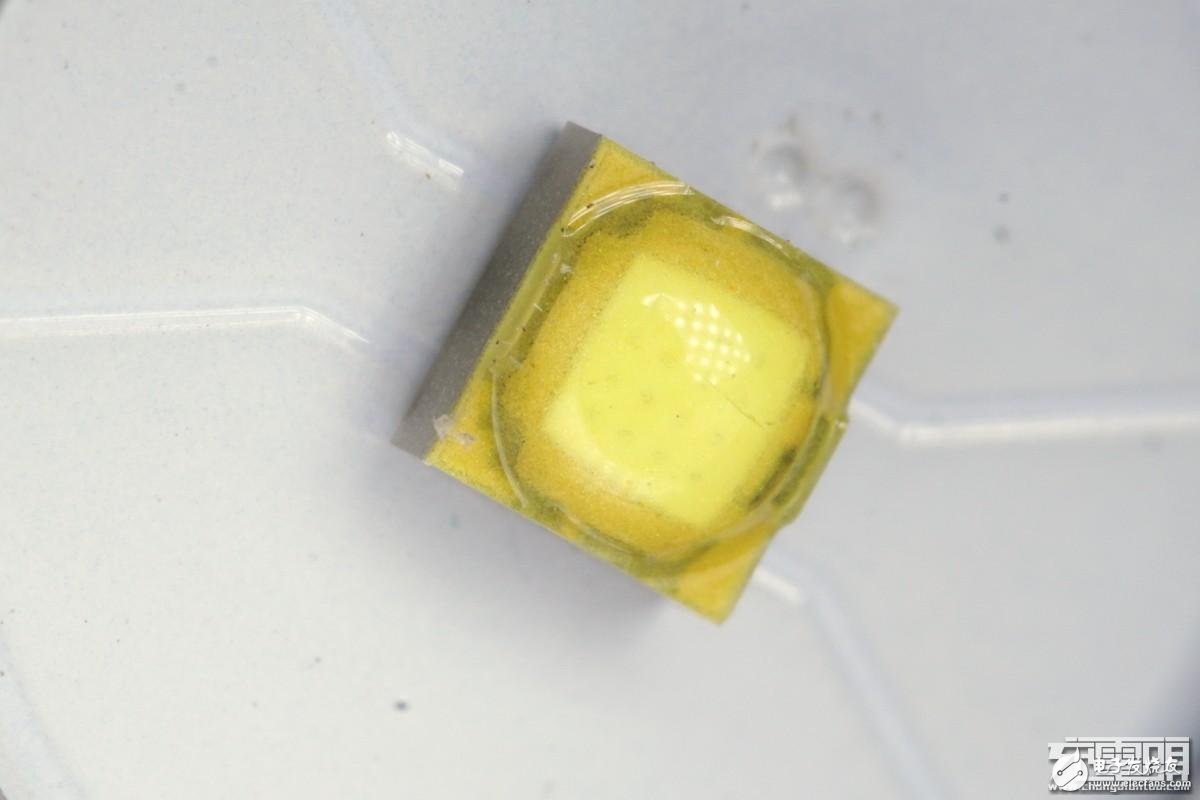

灯珠，按照官方防参数是LUMILEDS的3W led灯珠。

灯珠侧面。

大家对这个灯珠很有兴趣，多来一图，PCB基板。

透镜仓，凹进去的位置刚好放灯珠。

这里的打不开的，敲烂也拉不出来。

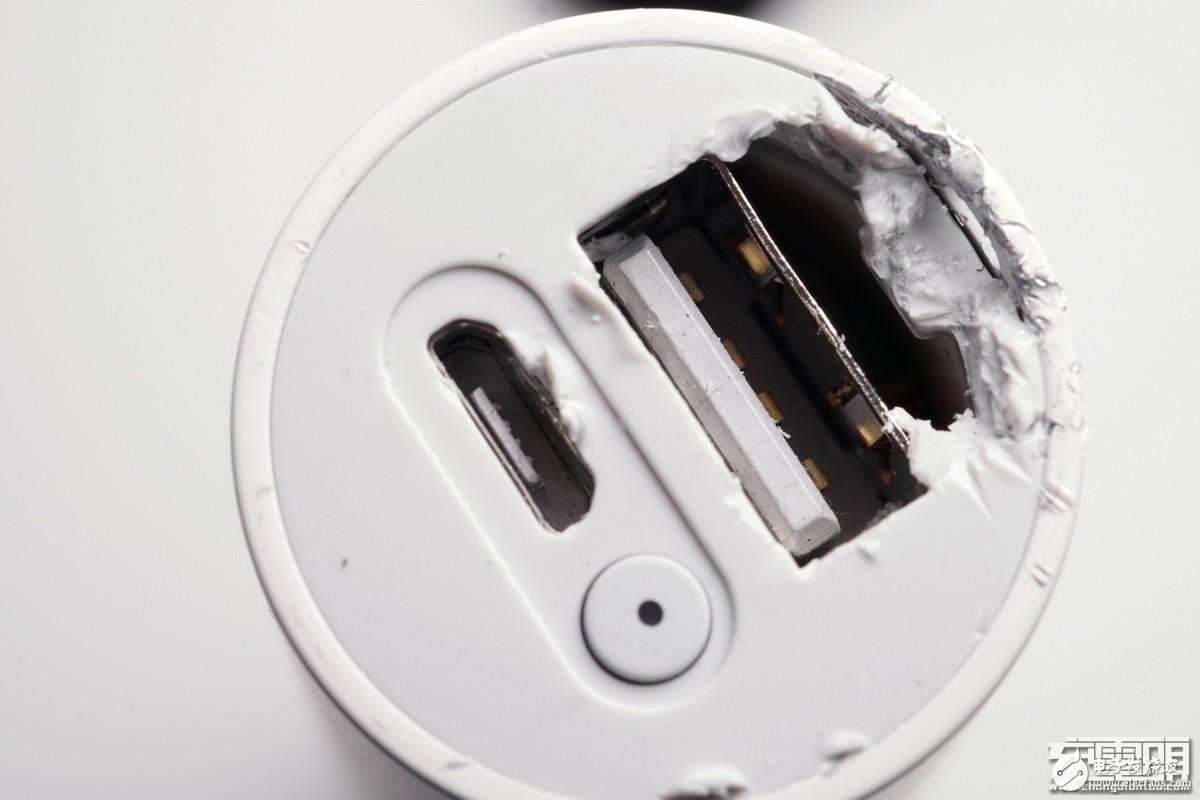

直接切割。

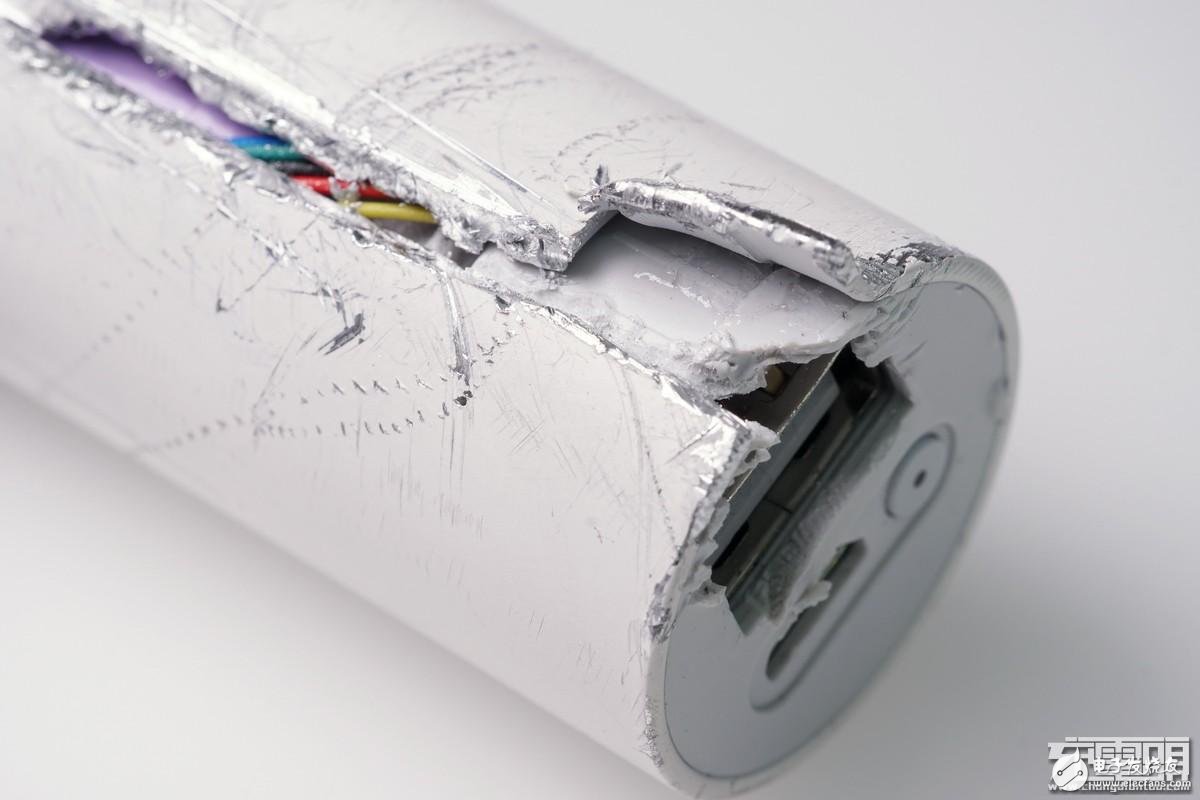

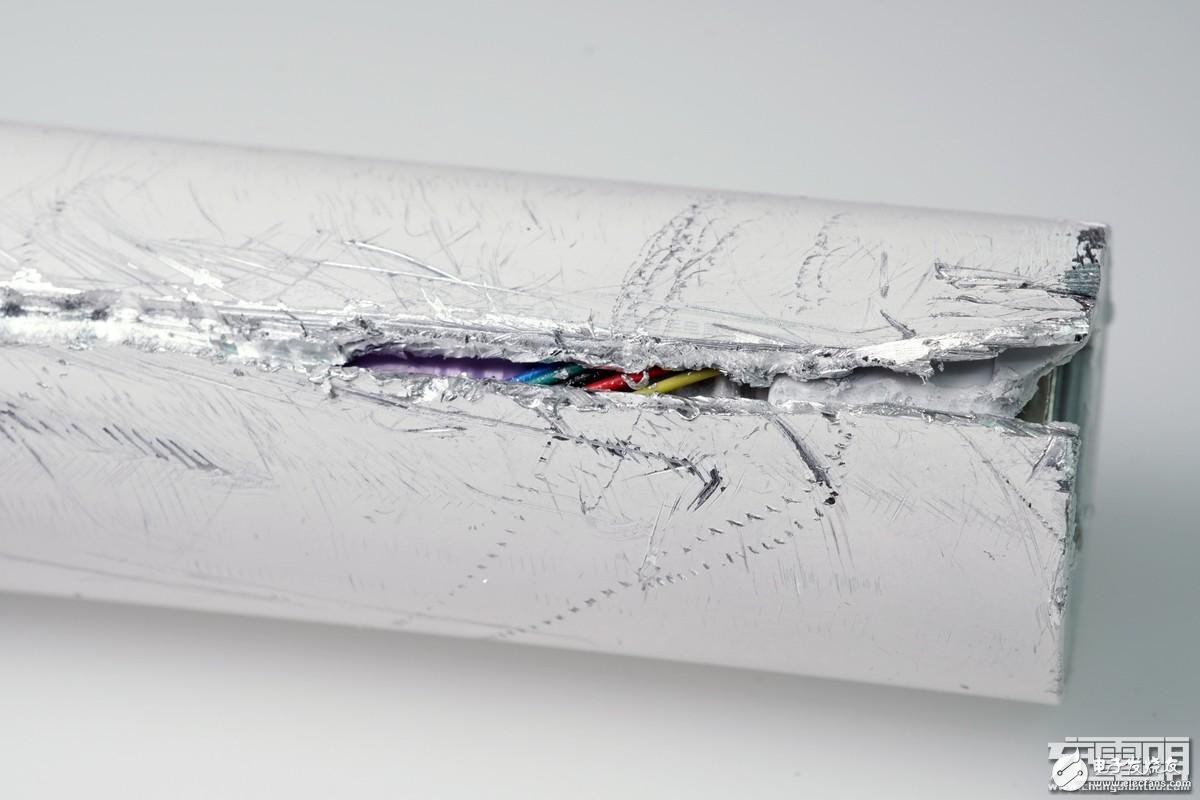

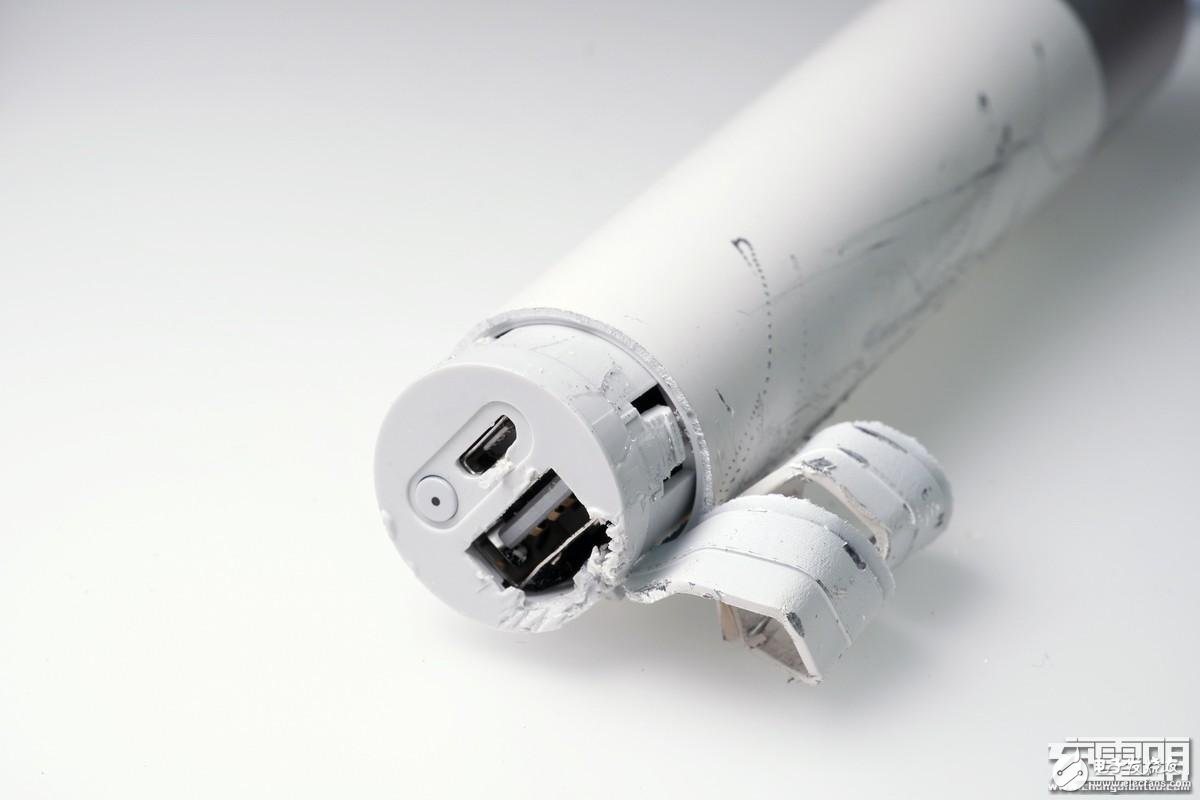

破坏了一部分，发现是底盖很深。

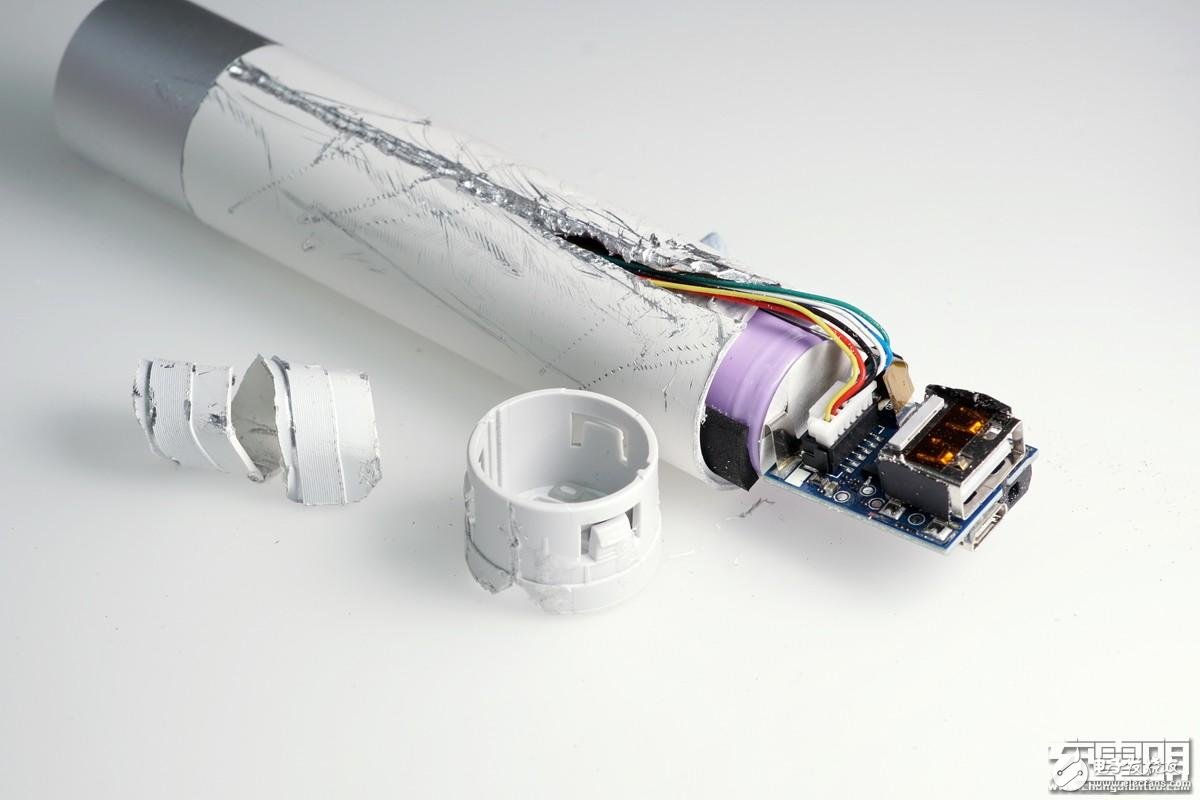

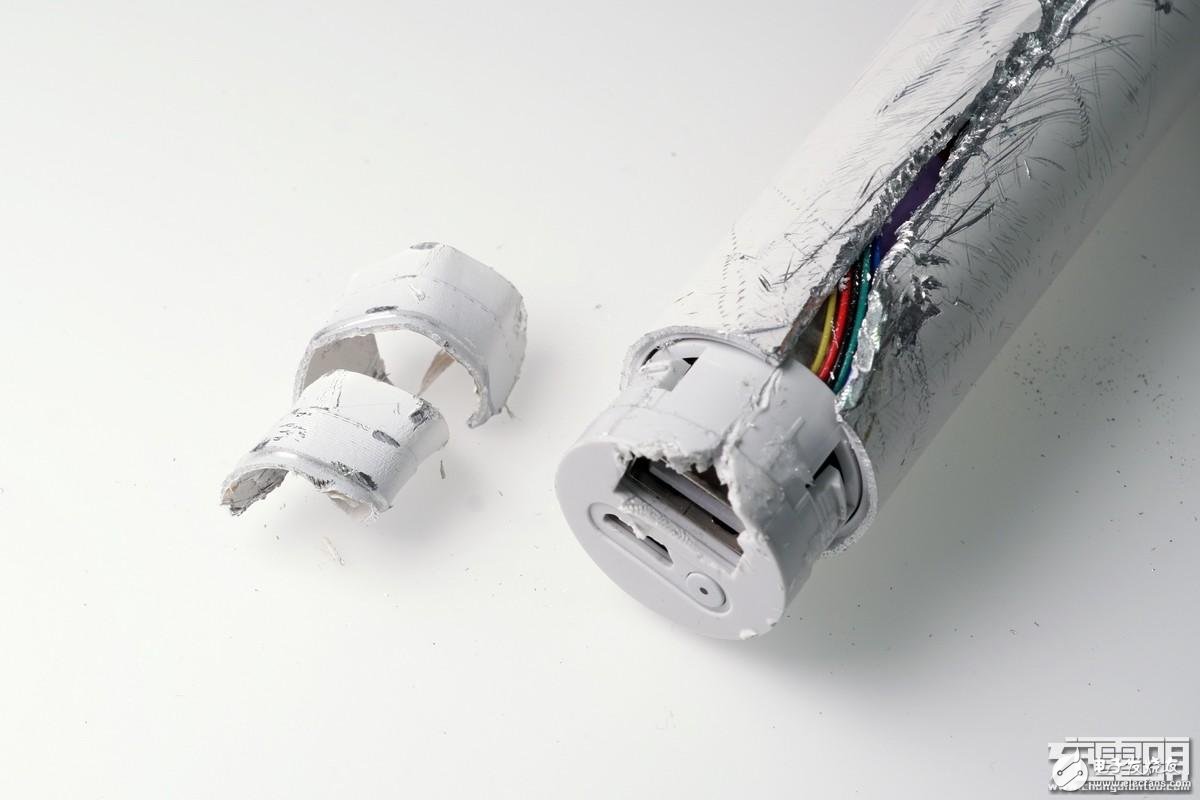

暴力剪开，外壳一部分，铝壳还是有点厚度。

里面是很深的一个盖子，有卡扣。

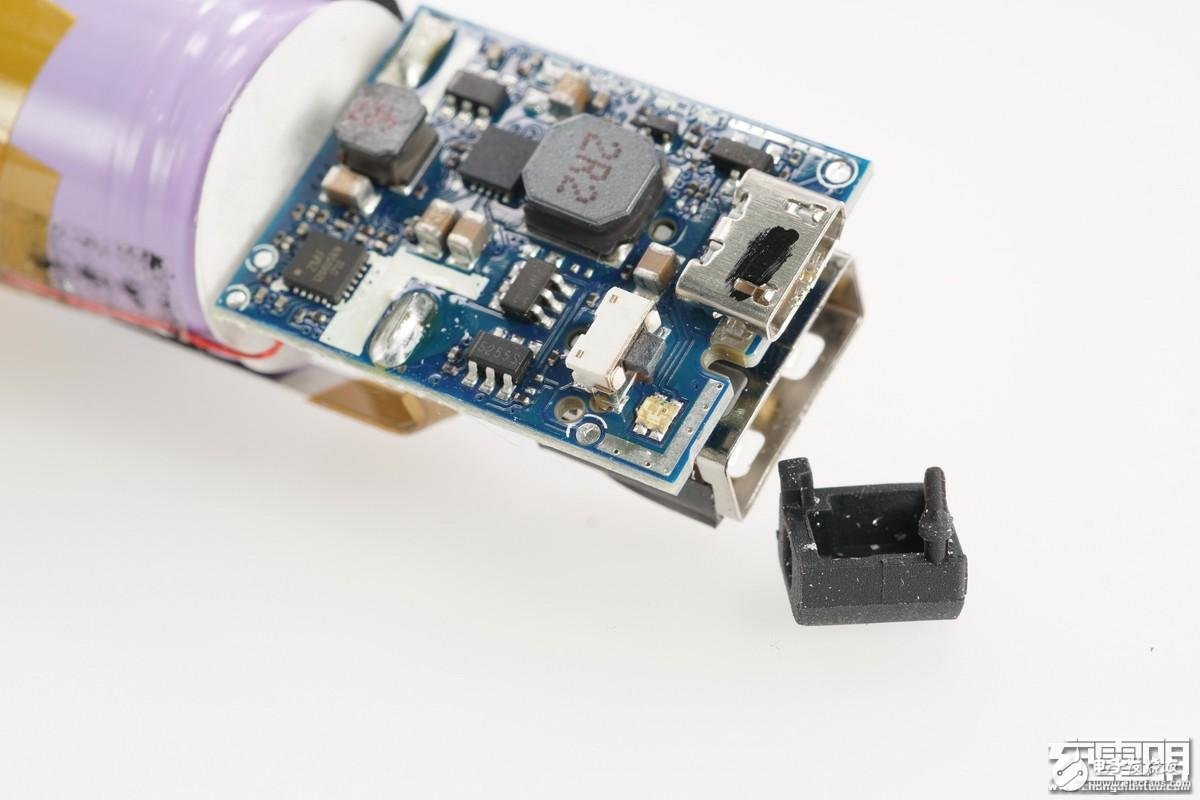

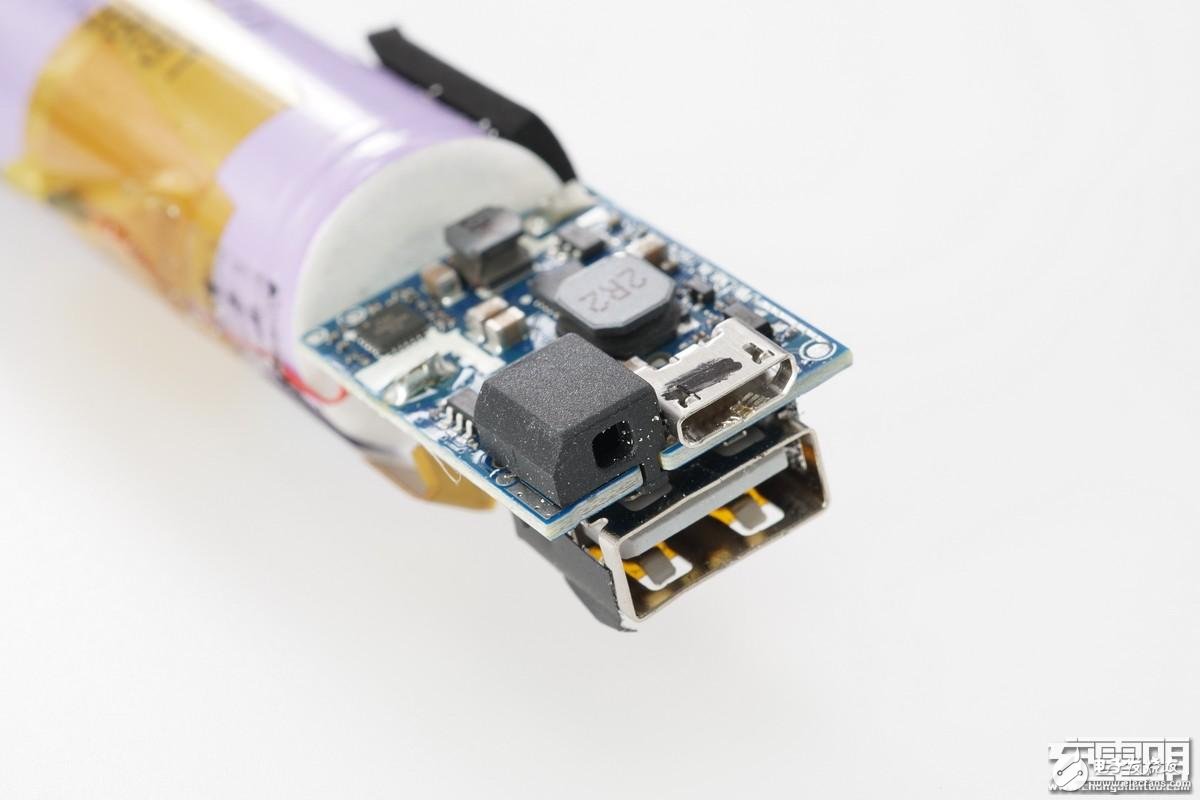

盖子里面是PCB，连接电池，USB 输出。

座子是最大的，占了一半PCB面积。

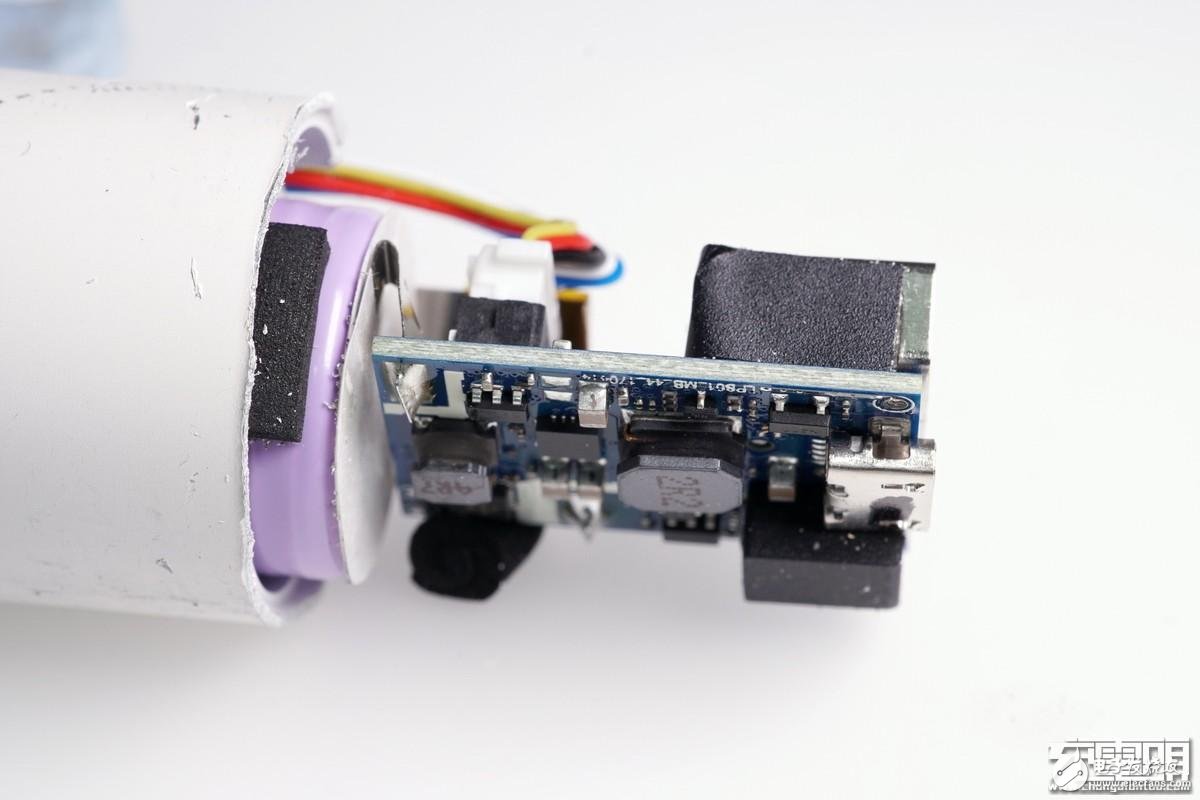

PCB侧面。

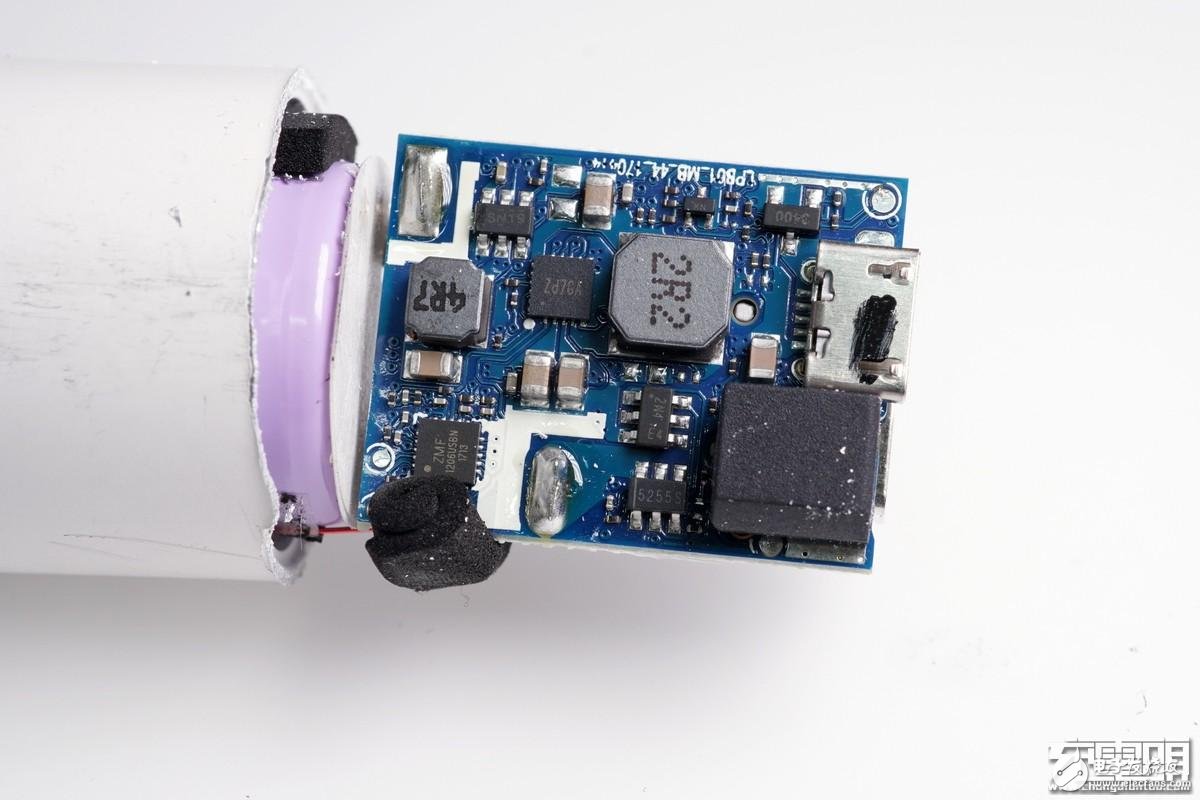

PCB正面，底下一个泡棉固定。

大图，应该是矽力杰的方案SY6918。

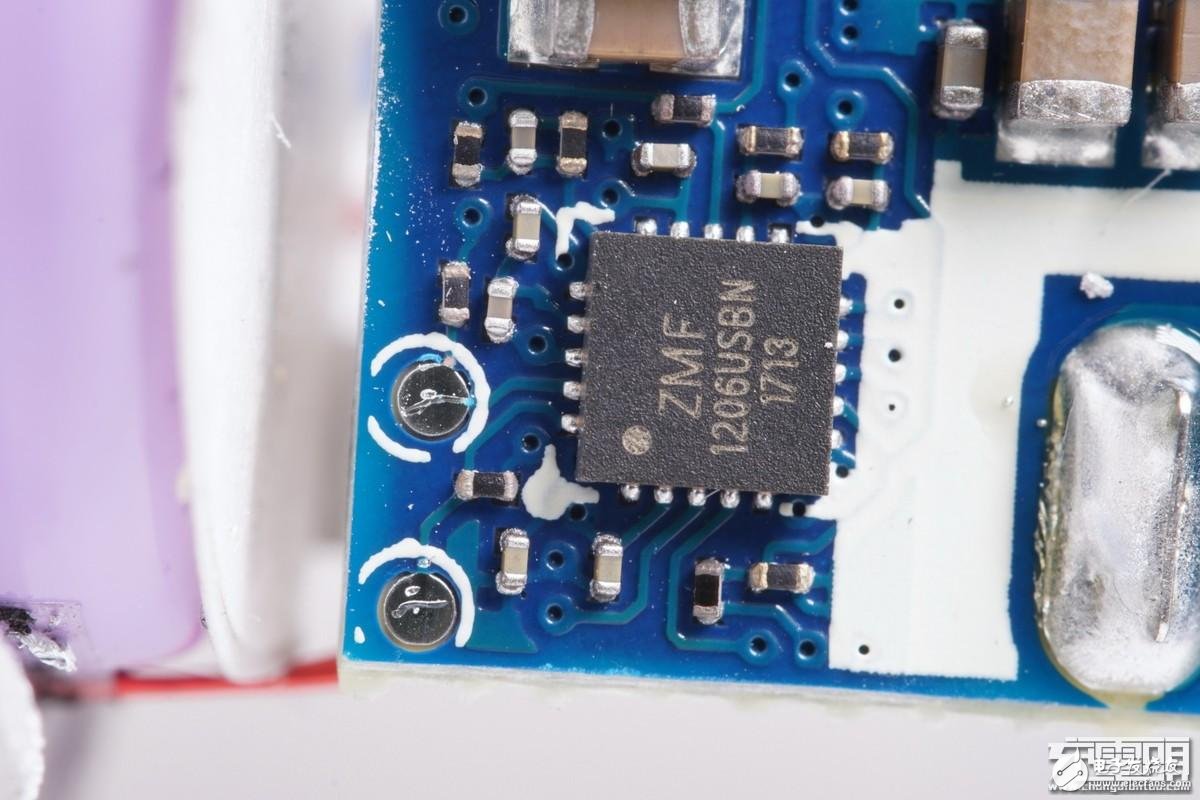

这个IC估计是紫米定制的，丝印ZMF1206USBN。

用一根六线的排线接到这个PCB上面，供电出去给头部的LED，控制供电都在6根线上。

再看桶里，有一块PCB，刚才的6根线焊接在上面。

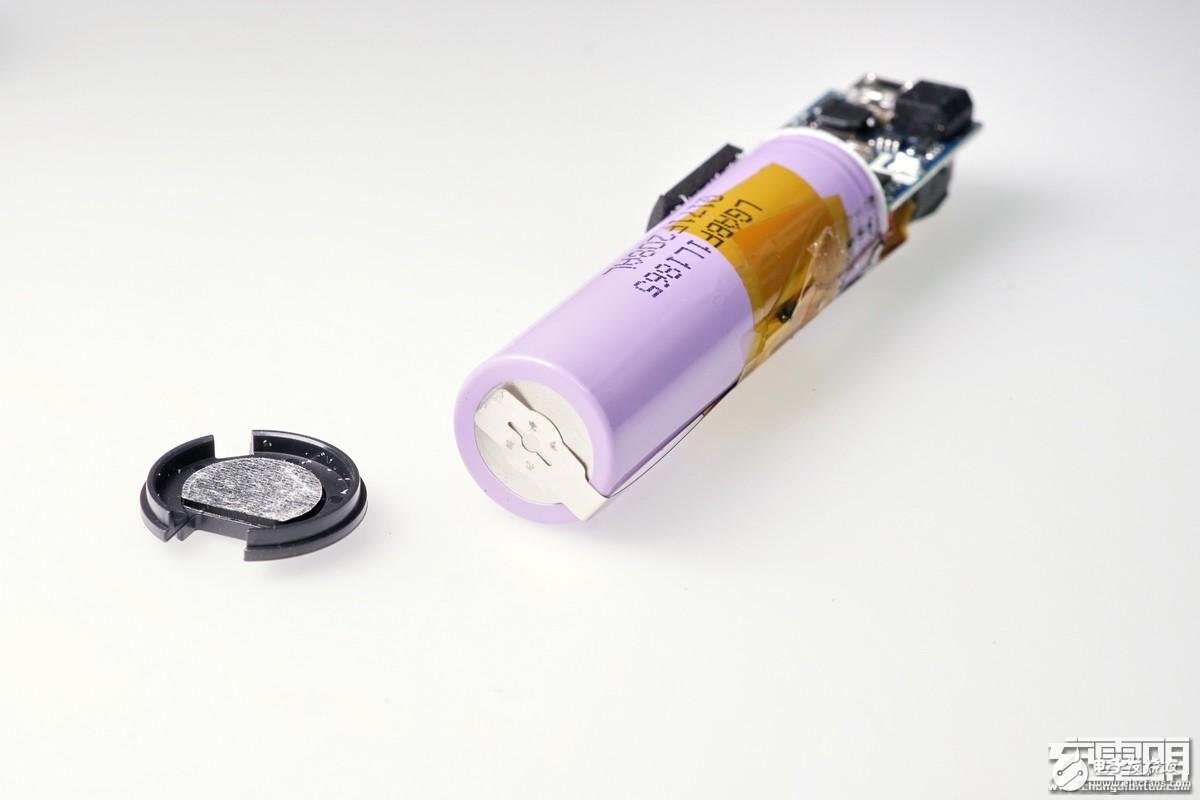

电池底部有塑料保护盖，镍带焊点整齐。

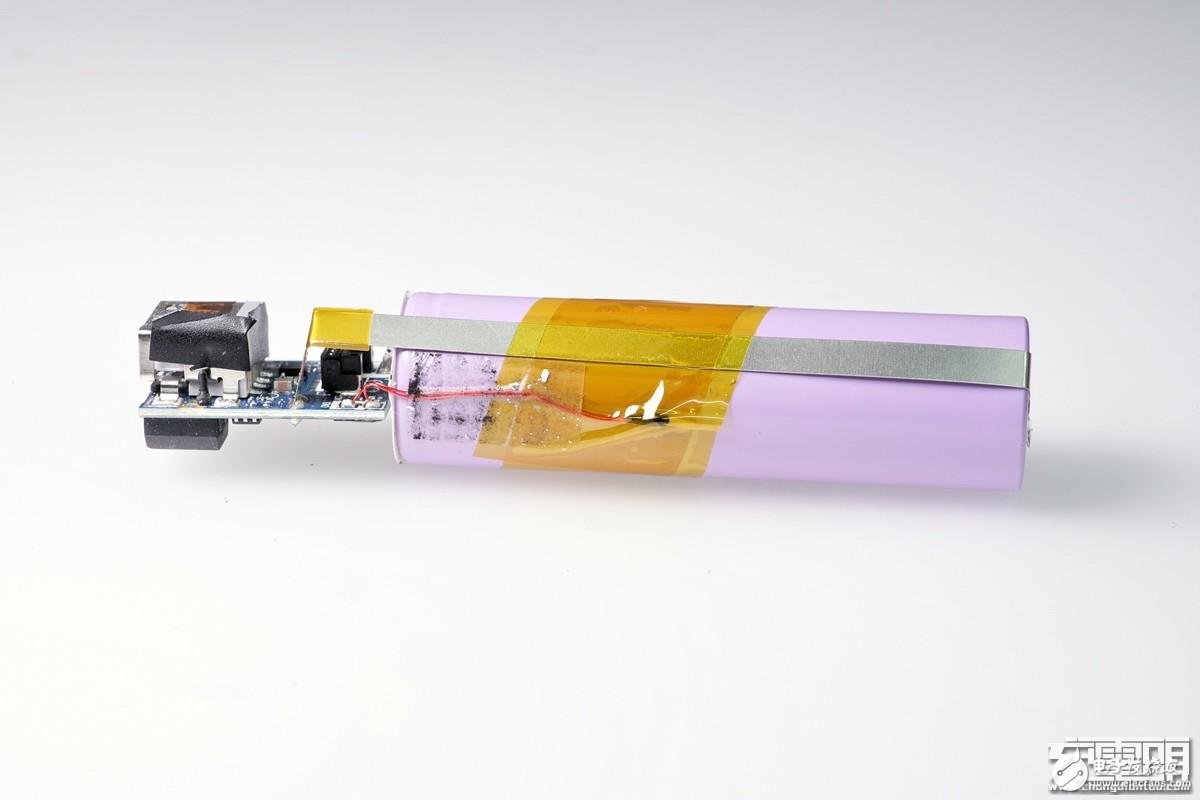

电池侧面有温控探头，紫米系列都有这种同类温控。

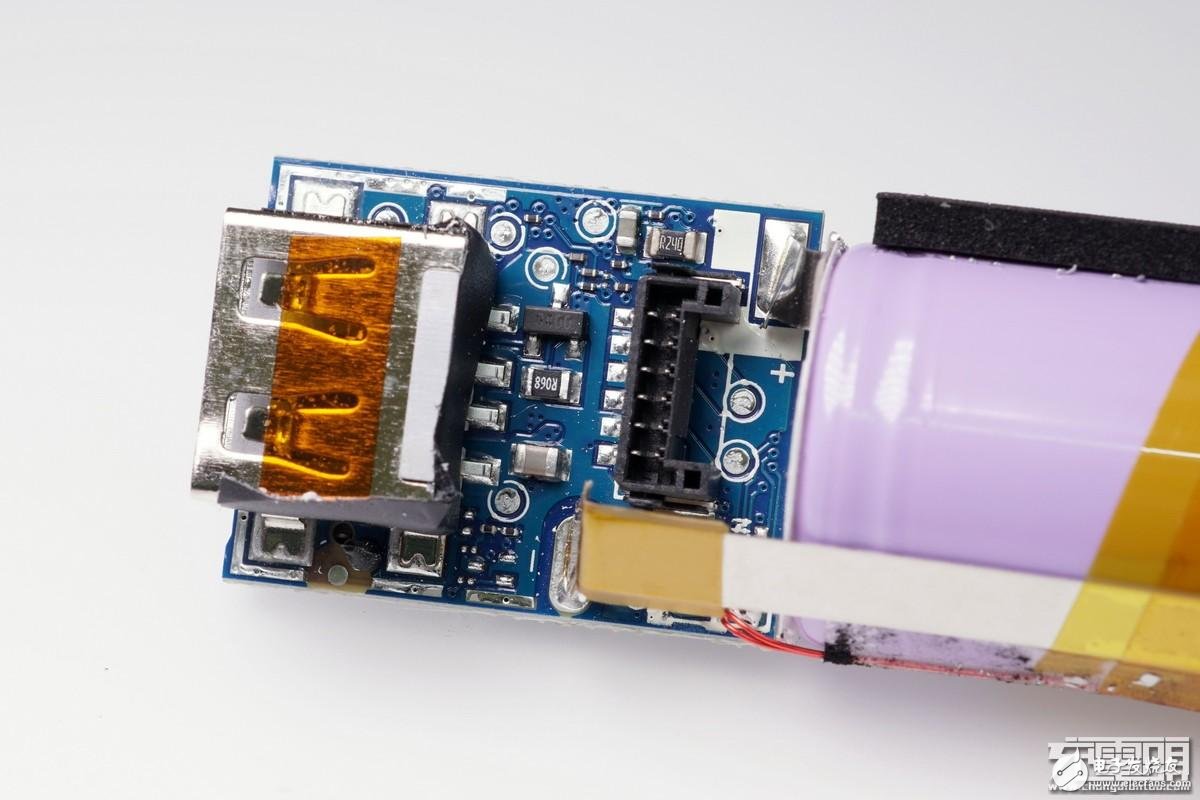

板子上6个位置的插针。

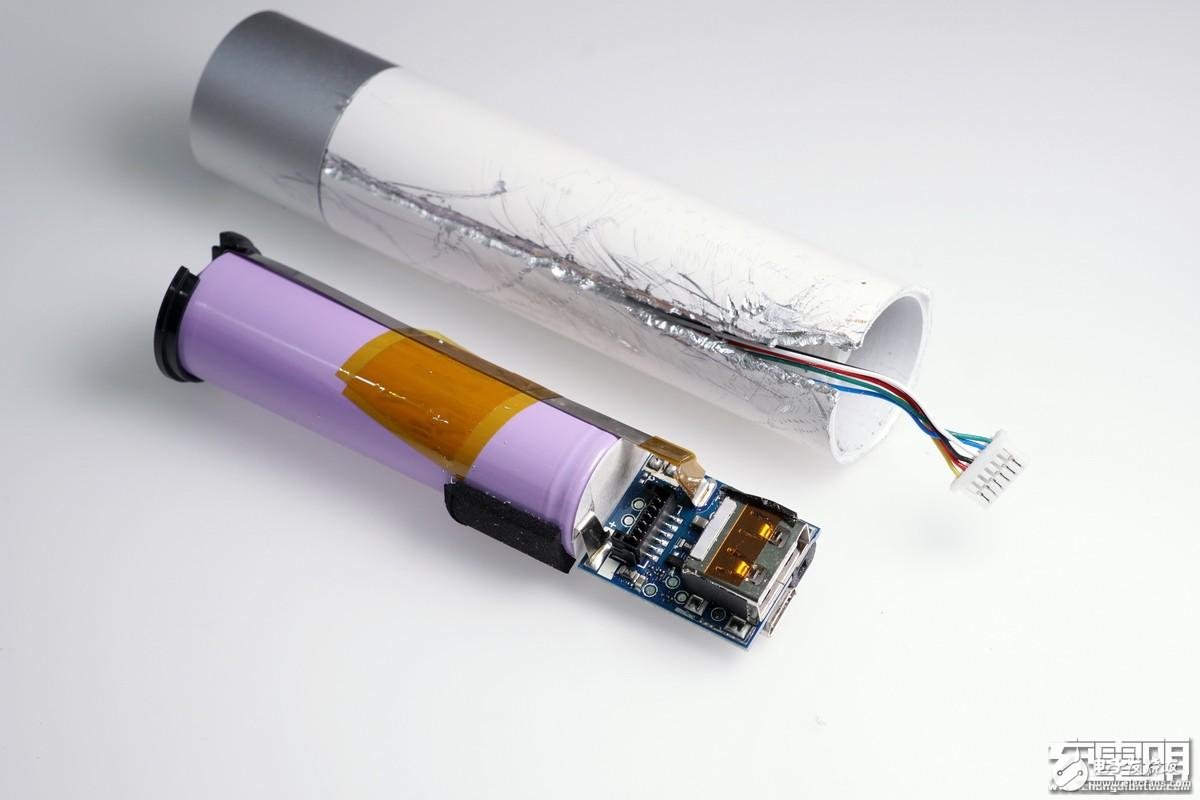

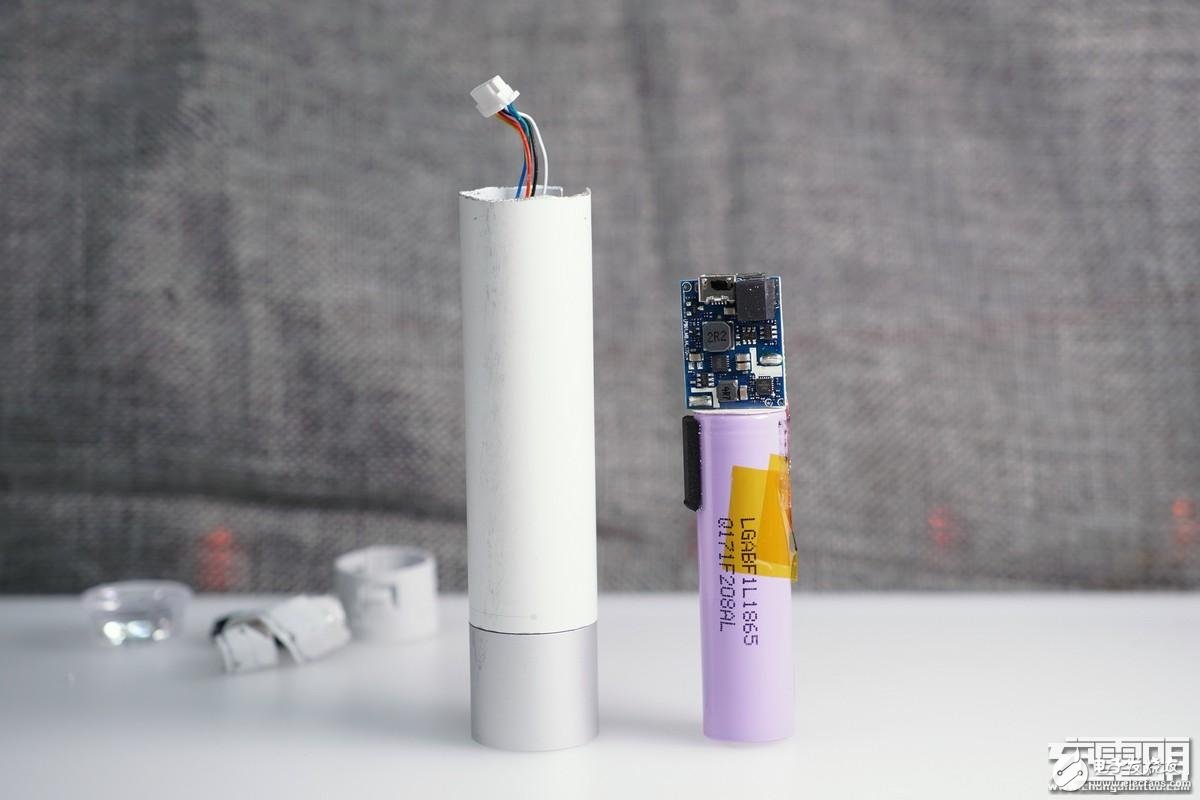

在看一下18650电池跟外壳的比例。

粉紫色的电池，LG3350mAh容量。

360度旋转的调光圈，直接剪开

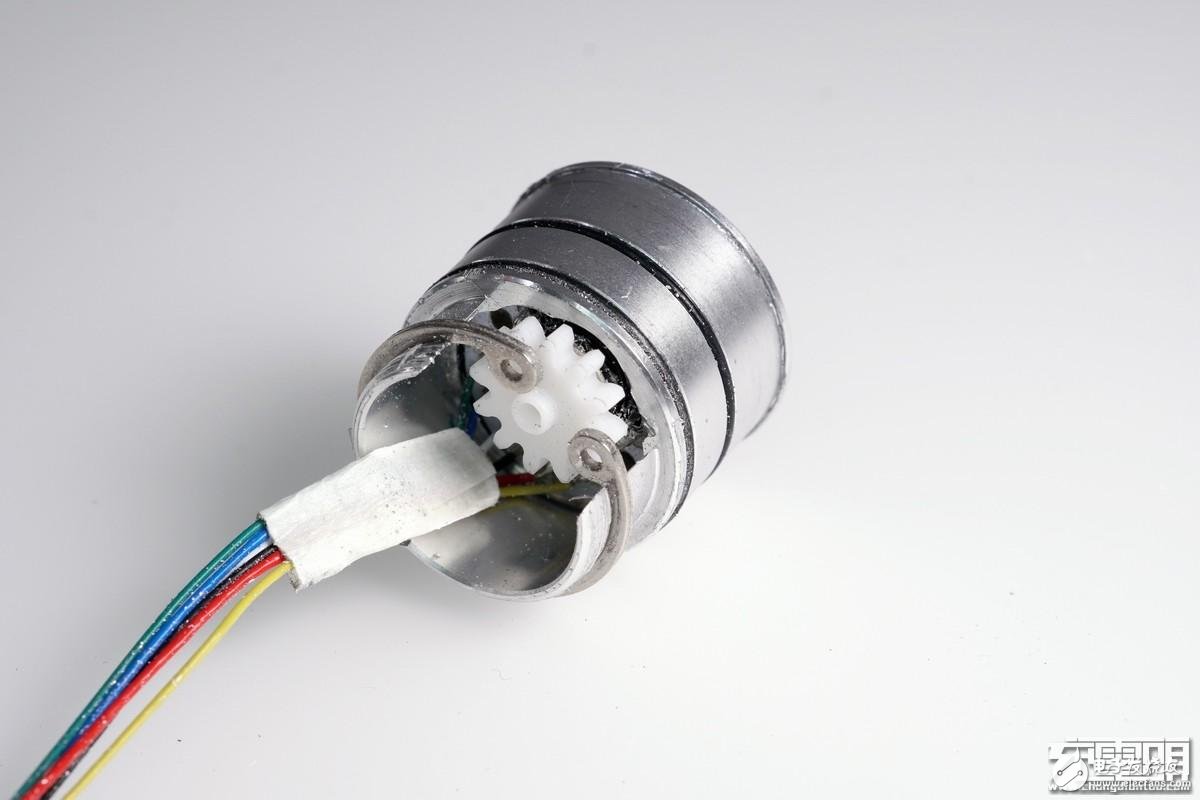

里面有齿轮，电路仓有两根黑色胶圈。

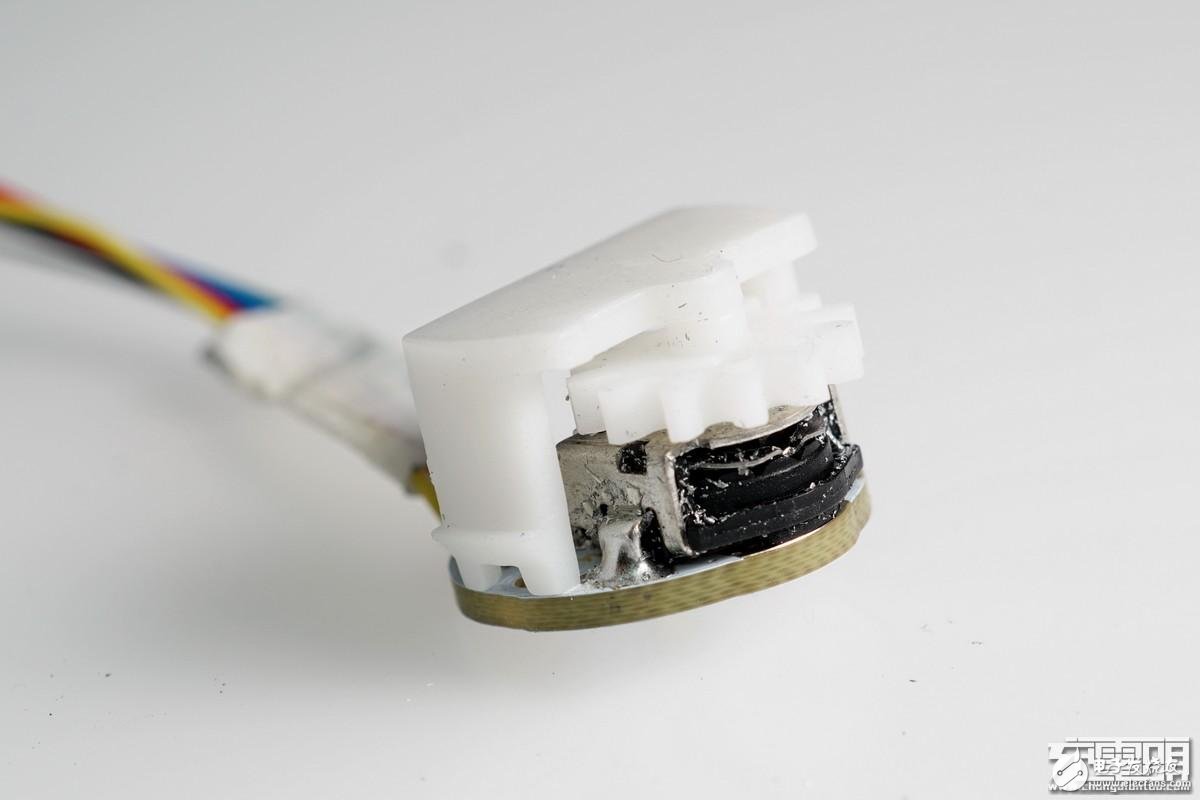

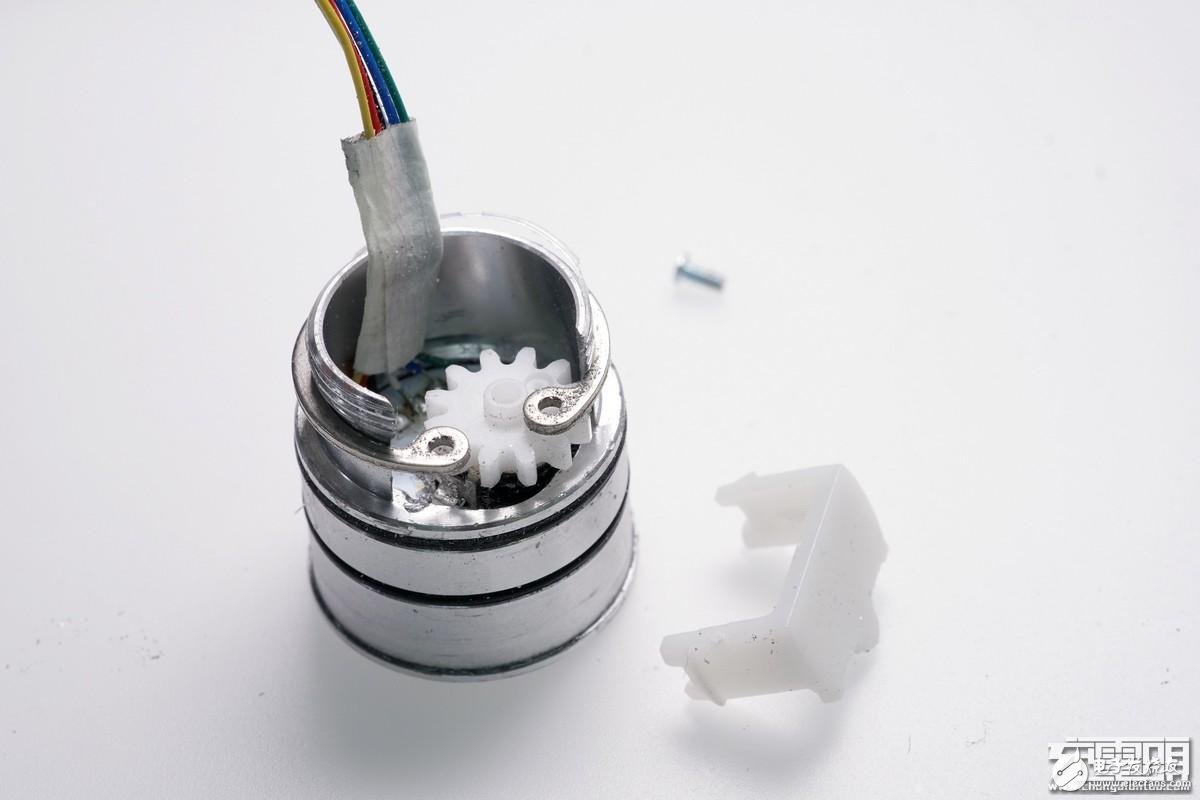

电路仓可以直接扭开，有螺纹。电路仓白色齿轮，通过调光圈转动调光。

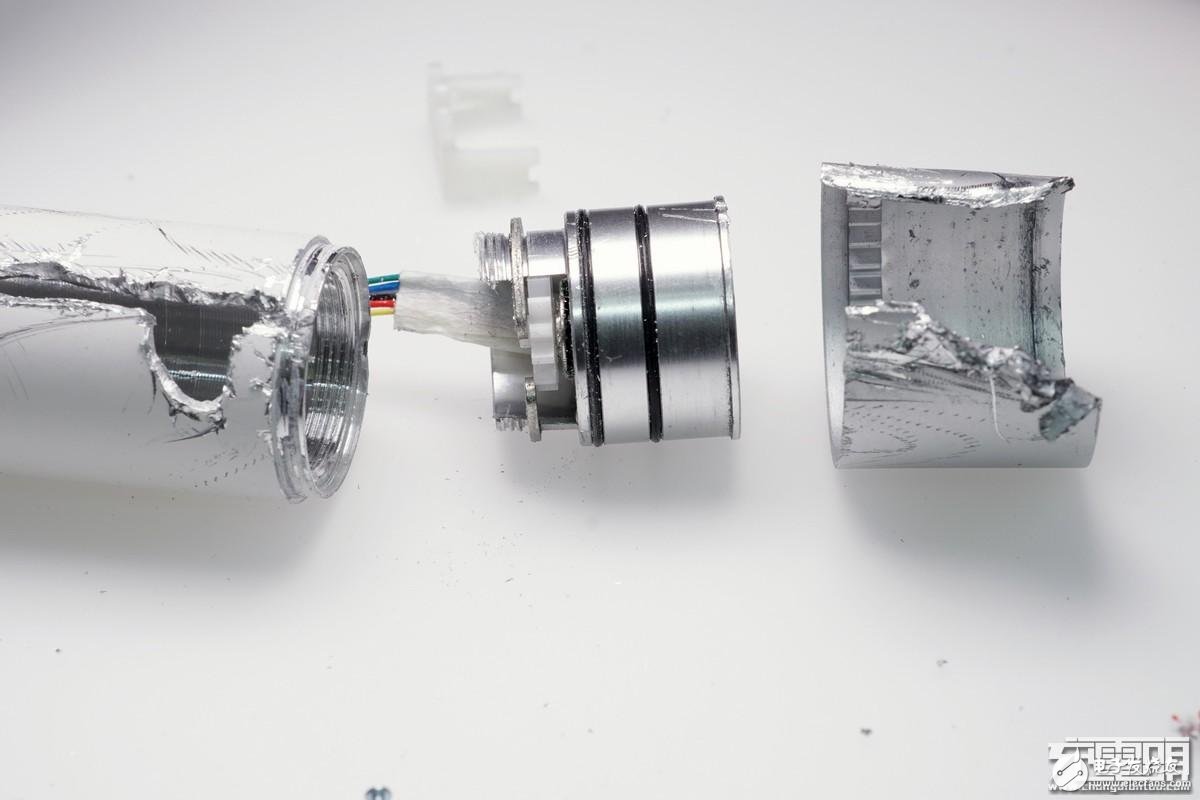

电路仓跟筒身直接是螺纹安装的，打了一点点胶水。

想无损打开，提供一下参考，掏出透镜，扭开这个座子就可以。

右边白色配件是盖住齿轮的。

这个白色配件是他在齿轮上面定位的。

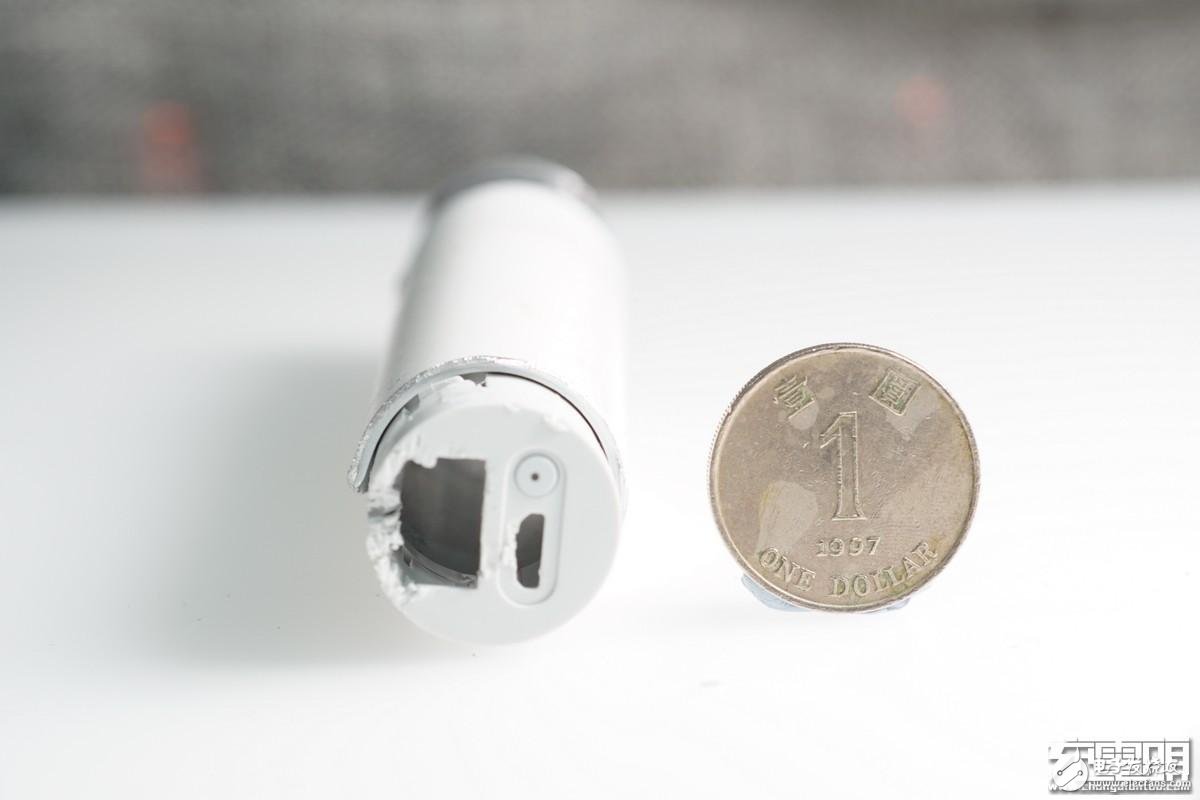

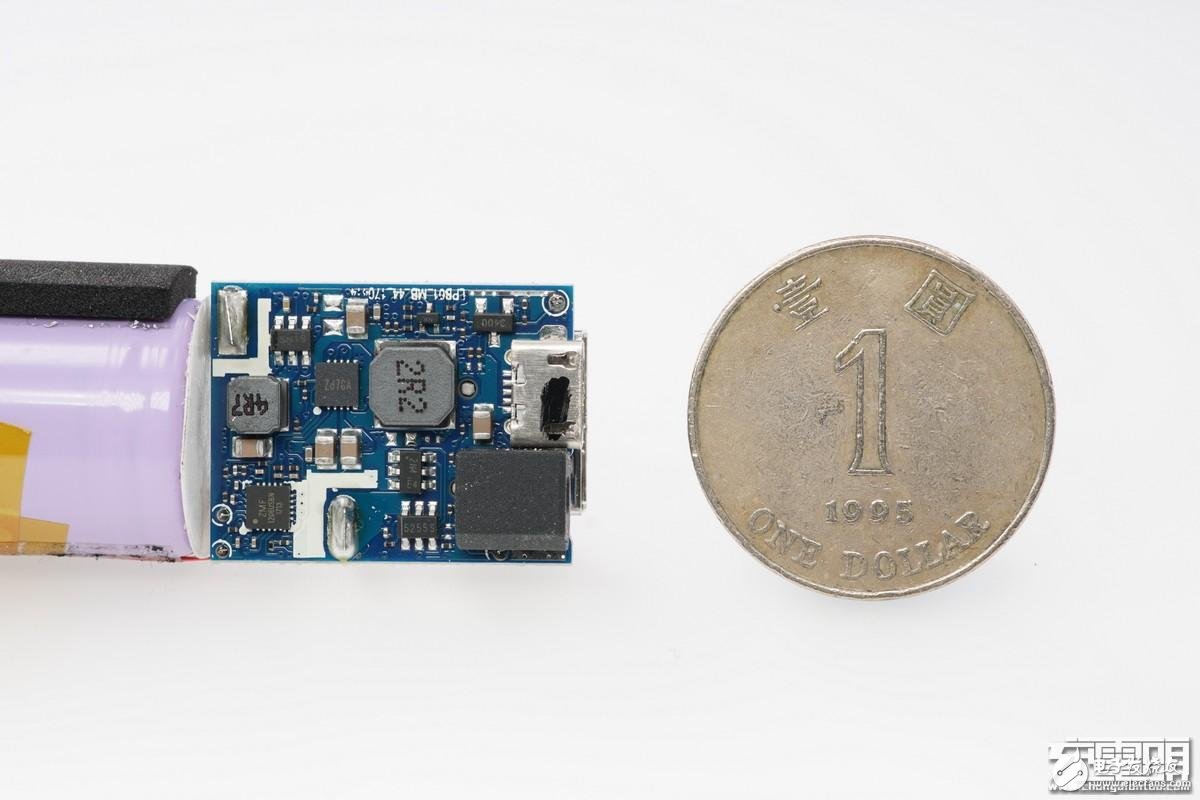

跟1元硬币体积对比。

直接接近1元硬币。

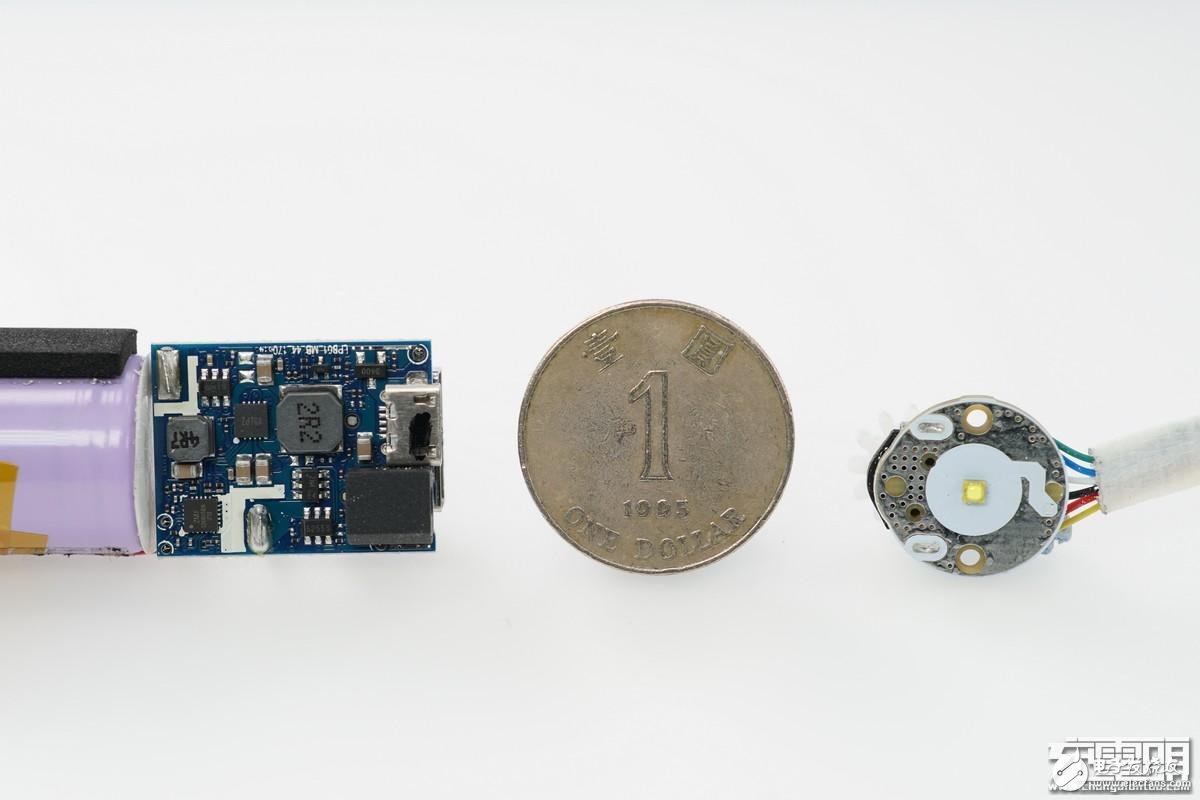

1元硬币跟PCB 灯头PCB。

PCB尺寸比起1元硬币还要小。

结构图，方便用户自己打开改造。

这个是塑料软胶的套子。

里面是按键呢，藏得很深。

盖子里面有个长顶针，触及里面按键。

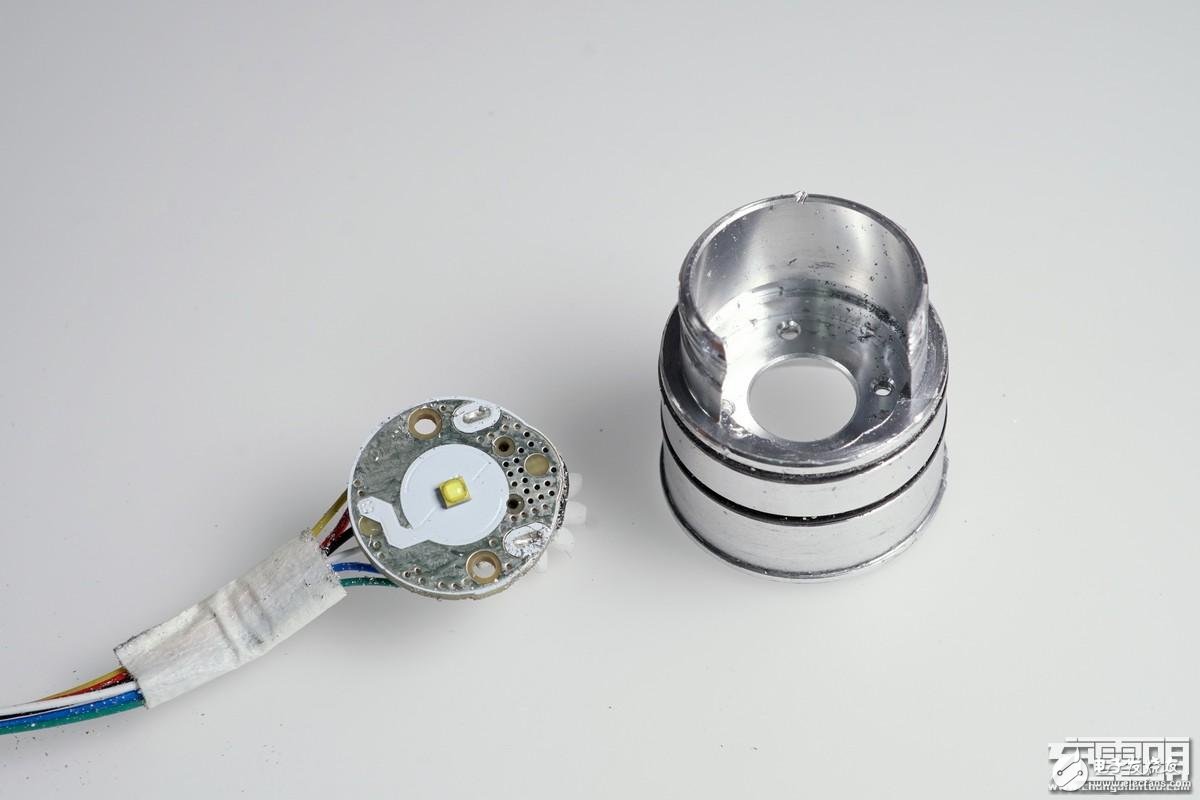

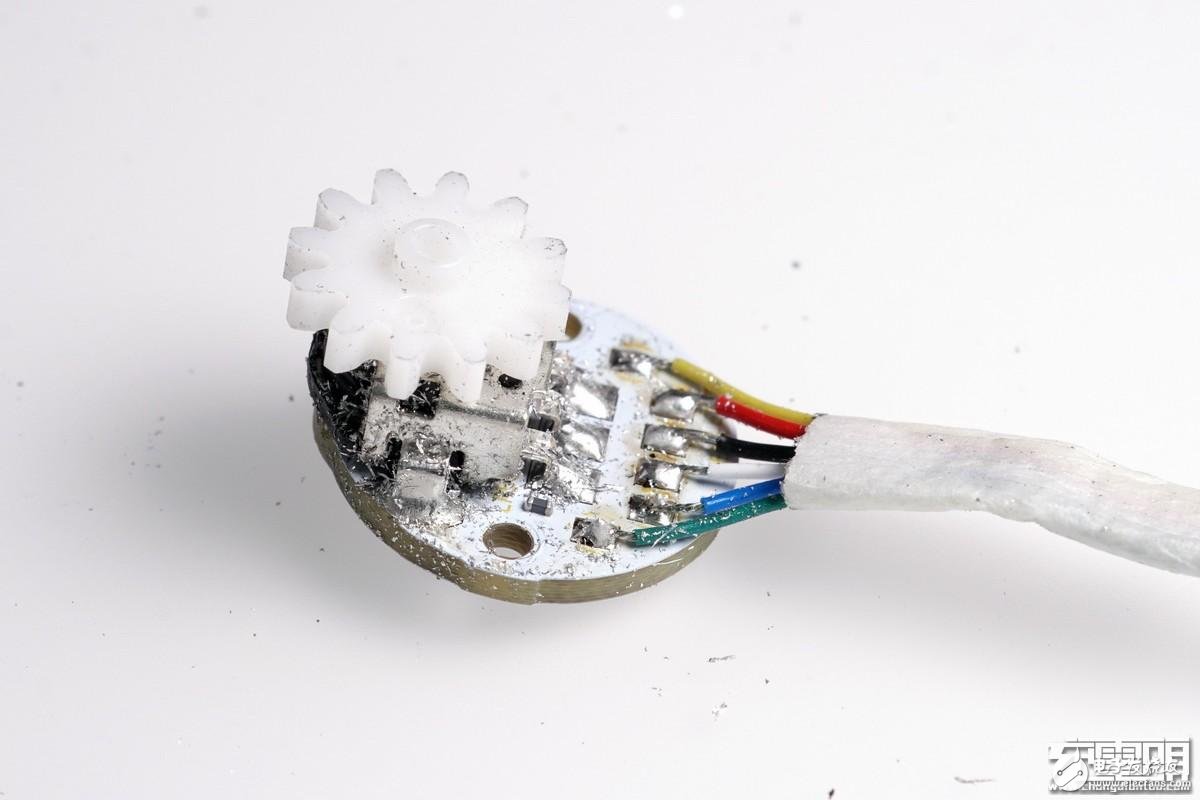

LED的PCB取出来。

齿轮。

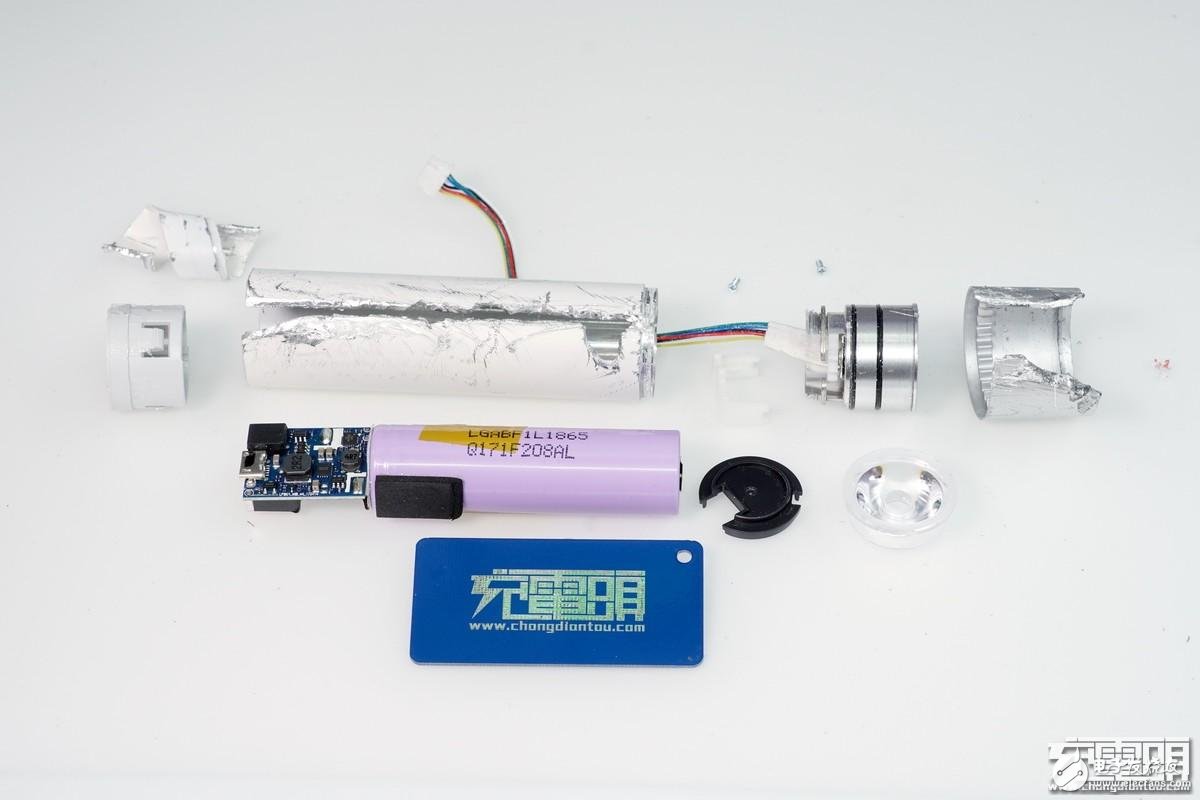

全部拆解物件。
