松下无线充电参考设计

　　概要

　 　松下无线电源控制IC支持所有设备（DSC、DVC、随身听、手机、智能手机等），符合WPC（无线充电联盟）的WPC1.1（Qi标准）。松下无线电 源方案采用了一个用于电力发射器（电池充电器）的发射端控制IC（NN32251A）和一个用于电力接收器（设备）的接收器控制 IC（AN32258A），从而控制电力传输。

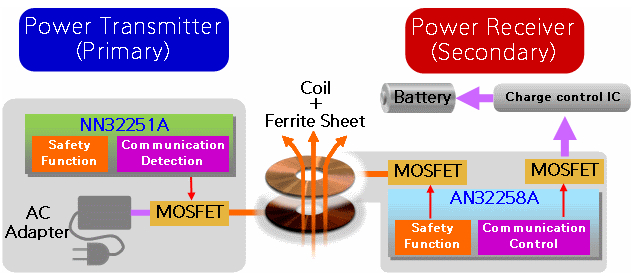

　　松下无线电源解决方案

　　NN32251A（电力发送端（Tx） IC）

　　内置充跳升压DCDC转换器控制器

　　半桥门驱动器：4路（全桥门驱动器：也可配置2路）

　　支持单线圈（A11型）

　　利用最多4线圈的多线圈扩展了自由定位。（Type A6）

　　逆变器的高精度电压和电流监控

　　利用Qi中定义的频率、工作状态或电压控制输出

　　电流和电压信号的ASK解调（符合Qi标准）

　　输入电压范围： VADP ： 4.6 V 至 19.5 V， VINV ： 4.0 V 至 19 V

　　支持欠压锁定，热关断和过压检测

　　逆变器输出短路保护

　　温度检测电路：3路

　　LED指示灯：2路

　　封装：64引脚 HQFP （尺寸： 12 mm x 12 mm）

　　AN32258A （电力接收端（Rx） IC）

　　同步全桥整流控制

　　输入电压范围： VRECT ： 4.4 V 至 19 V

　　可选输出电压： 5 V

　　温度检测电路

　　带可调电流水平的满充检测

　　外部电源的开关控制

　　支持欠压锁定、热关断、过压检测和过流检测

　　LED指示灯

　　I²C 接口

　　封装： 48引脚 WLCSP （尺寸： 3.16 mm x 3.16 mm， 0.4 mm 脚距）

　　开发套件

　　NN32251A 开发套件（Tx）

NN32251A开发工具包的发射模块图像

　　AN32258A 开发套件（Rx）

AN32258A开发工具包的接收模块图像

　　特点

　　支持各种基于WPC 1.1 （Qi 标准）设备的无线充电。

　　充电过程的异常检测和各种保护功能可确保安全性和可靠性。

　　支持标准范围内的最大5W输出进行快速充电。

　　提供外部低阻抗MOSFET的高效控制，降低功耗和生热。（AN32258）

　　提供包括松下线圈和外围电路在内的解决方案，实现短理论到达时间（TAT）设计。

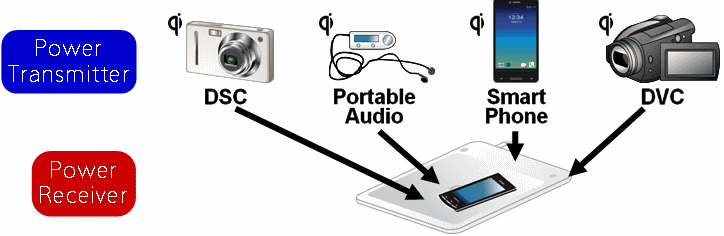

　　应用
