脚踏七彩“翔”云？看清楚，那可是充电器！

——本文选自电子发烧友网2月《电源技术特刊》

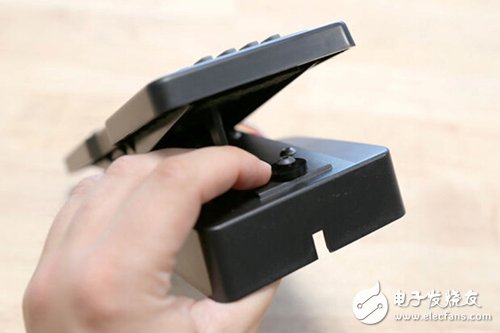

相信很多朋友都有抖腿的习惯，这在人们眼里并不雅观，但是任何事情都会有两面性，如果可以充分利用抖腿时产生的动能，进而让它转化为电能为我们的手机等设备充电，那不就可以做到了所谓的物尽其用。为此，我特地制作了这个装置，利用我们不由自主的抖腿习惯，将其转换成有用的能量，利用这个装置，可以为我们生活中的所有USB设备提供安全、清洁的能源。

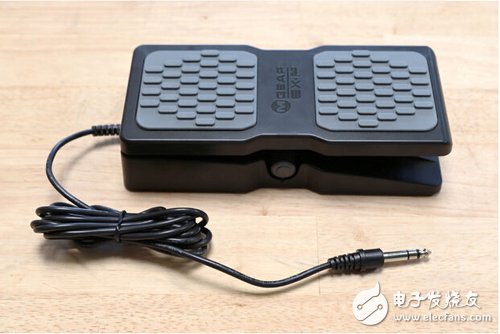

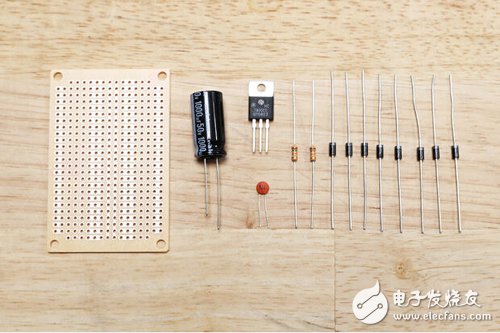

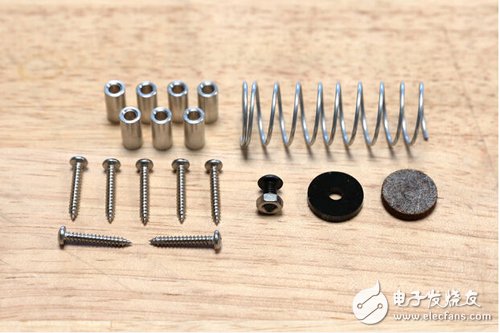

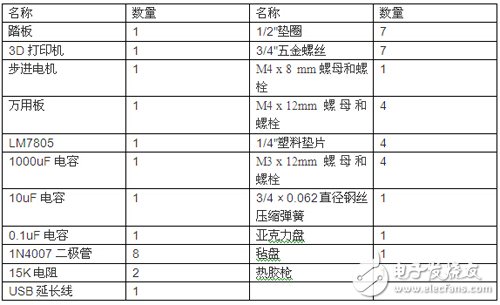

1、准备材料

材料如下：

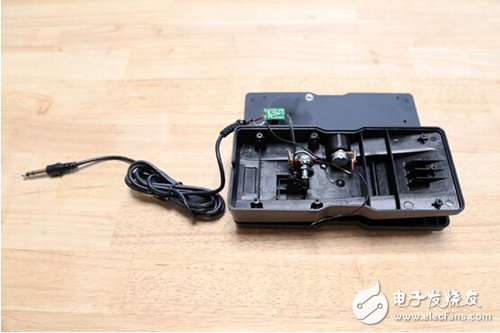

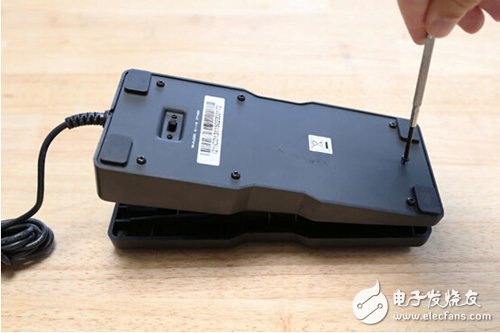

2、打开踏板

拆掉踏板底部螺丝并打开踏板。

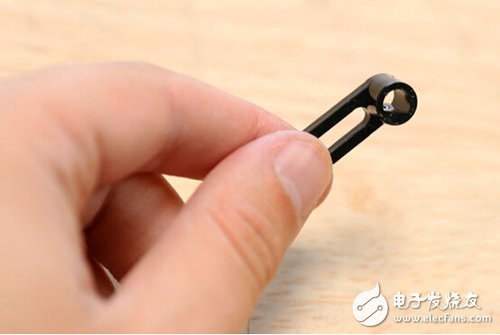

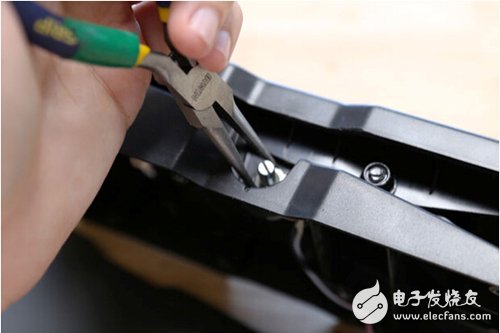

3、卸下拉杆

把踏板里面电位器轴上的杠杆臂拆掉。

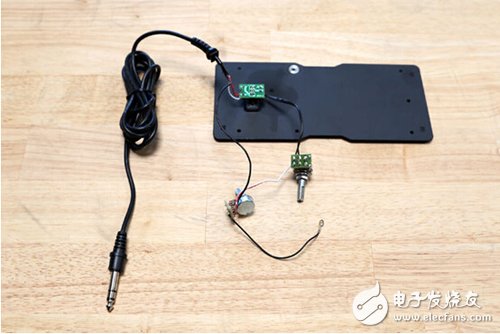

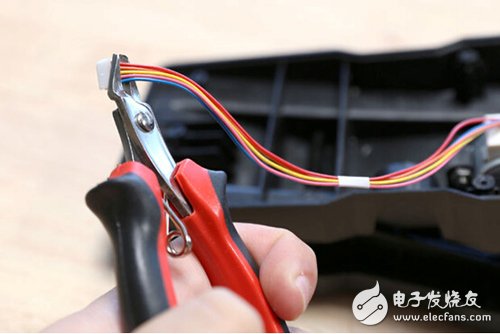

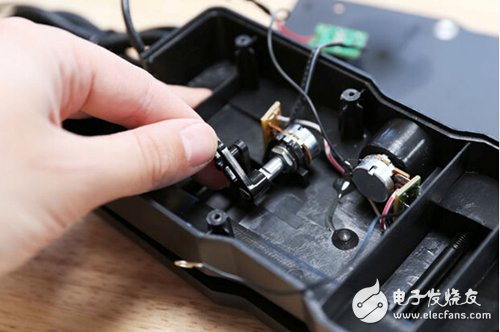

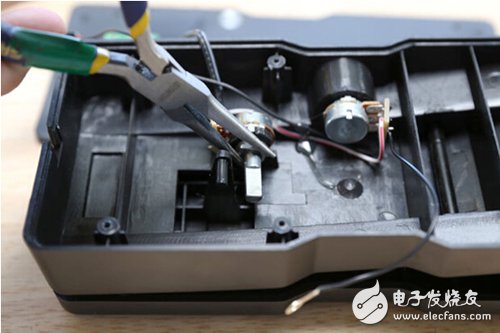

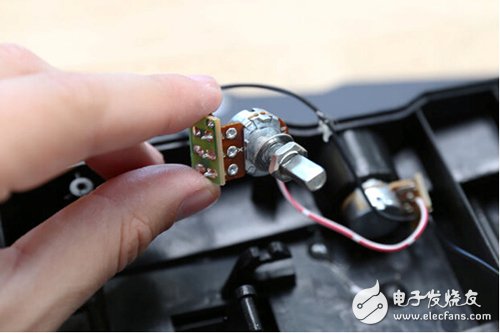

4、拆下所有电路

从踏板里面拆下电位器，剪掉所有的电路元件。

5、3D打印

3D打印机用3D模型打印了电机安装支架和杠杆臂。

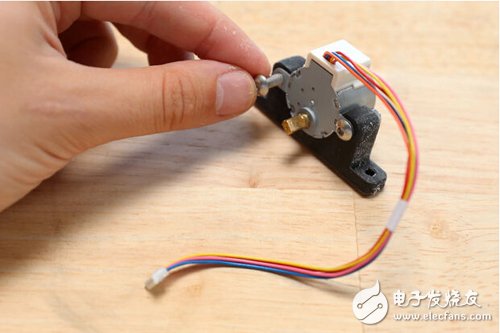

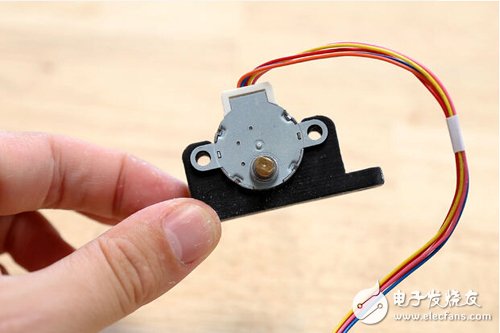

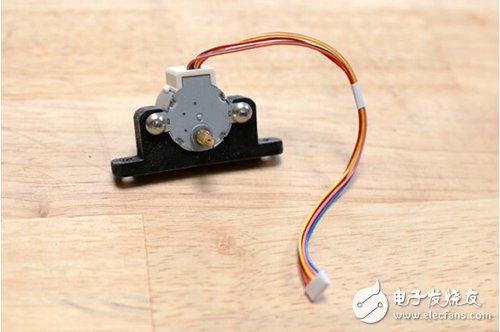

6、固定电机

电机使用12毫米螺母和螺栓固定在电机支架上。

---------------------------

更多电源技术热文可关注电子发烧友网最新出炉的2月份《电源技术特刊》

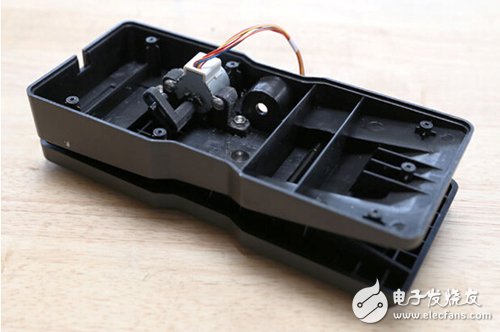

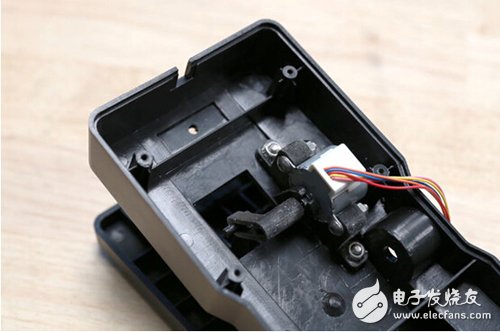

7、安装电机

在电位计和杠杆臂被安装之前将电机安装在踏板里面。

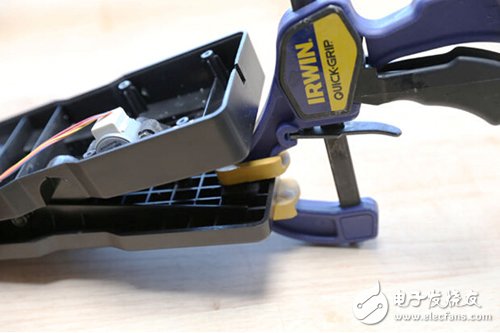

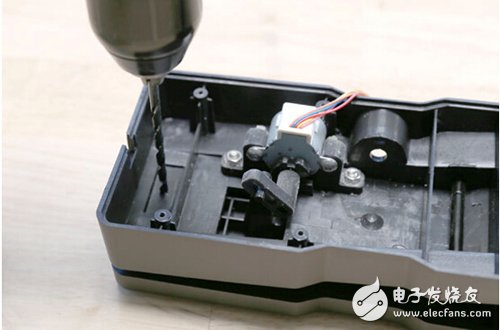

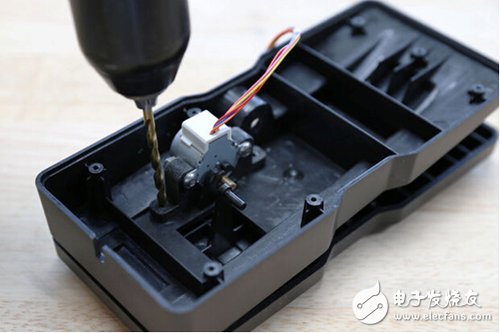

8、钻孔

依照支架的安装孔在踏板上钻两个3/16的孔，但要小心不要钻到足垫。

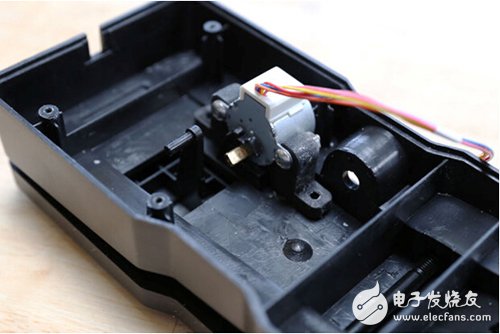

9、安装

使用12mm的螺母和螺栓将电机固定在踏板上。

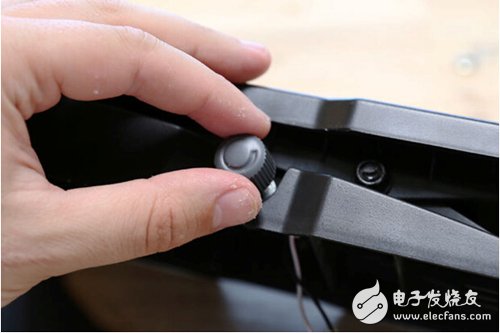

10、连接杆

将杠杆臂套在电机轴上。

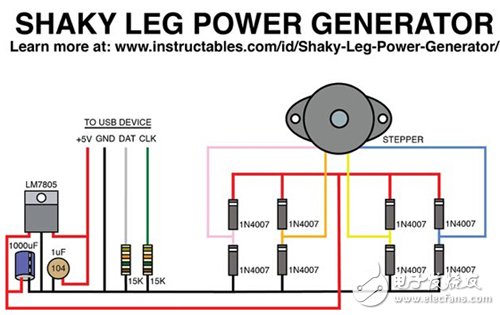

11、电源电路

按电路图搭建功率调节电路

这个电路有两个桥式整流器，其中一个连接电机的线圈。1000UF电容器用于存储并过滤产生的电能，以便生成一个平滑的电信号。然后再通过LM7805转换成稳定的5V电压。而10uF和0.1uF的电容则是为了进一步对电信号进行滤波。

两个电阻则是为了拉低数字和时钟线，当用USB2.0设备进行充电时。没有这些，你的设备可能无法充电。

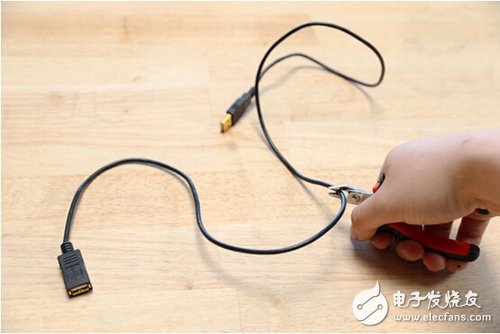

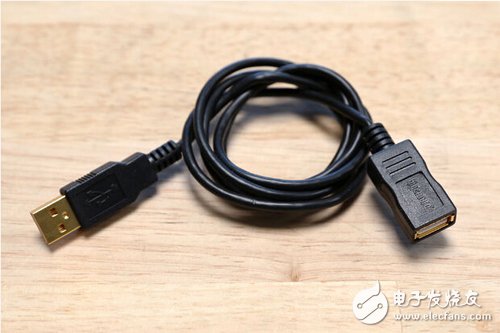

12、剪断电线缆

将USB电缆剪掉一半，然后把四根线剥露出来。

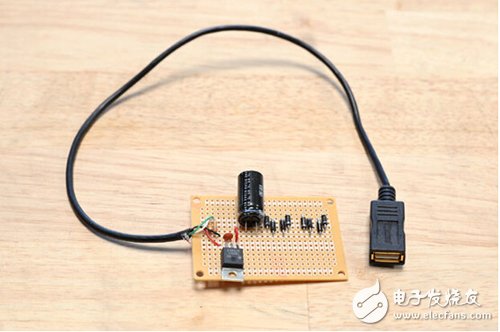

13、连接USB电缆

按照电路图将USB电缆连接到电路板上。

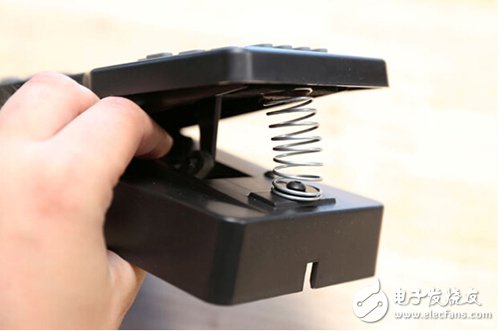

14、安装弹簧

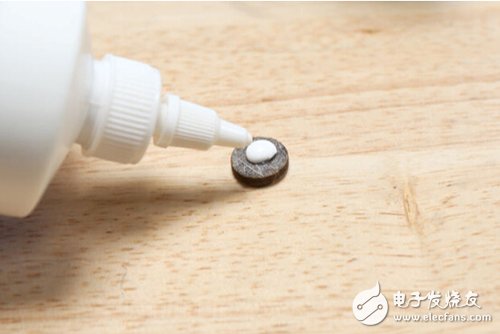

在塑料连接板的中心钻一个一个3 / 16“的孔，8毫米螺母和螺栓的顶部是圆盘垫。塑料板的正反都有圆盘垫，一旦胶水变干，就将弹簧固定在圆盘上，用于连接两个踏板。

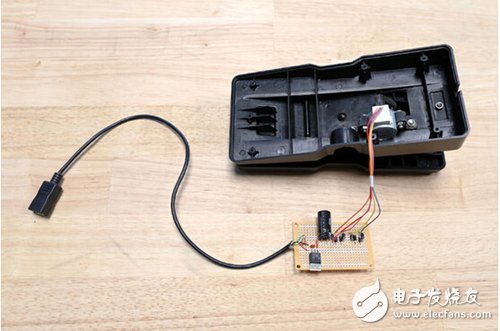

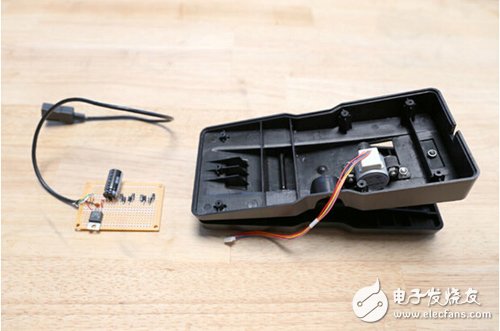

15、连接电机

按照电路原理图焊接电机电线。

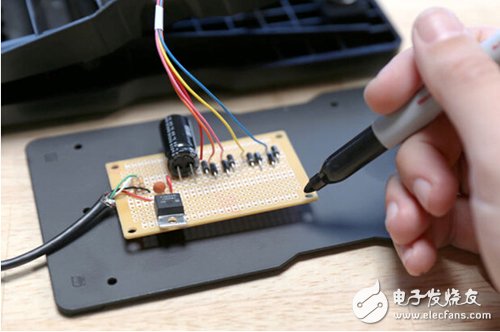

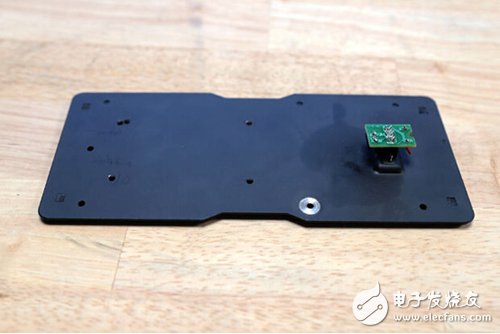

16、踏板钻孔

将电路板放在踏板的底板上，标记每个安装孔，然后用1/8’’钻头钻孔。

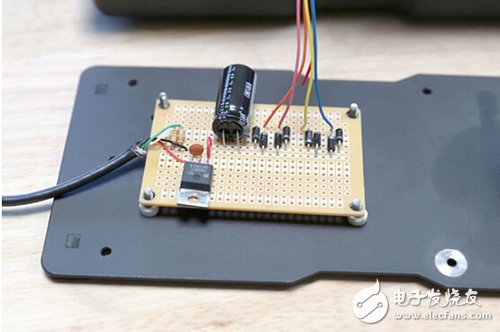

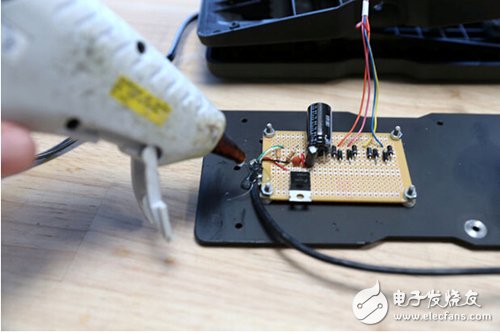

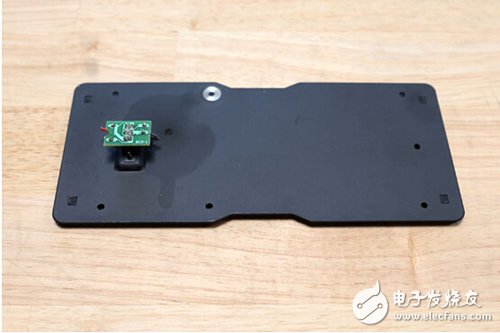

17、固定电路板

使用1/4’’的垫片和M3×12毫米的螺母和螺栓将电路板安装在底板上，然后用热胶枪将连接到电路板的USB电缆固定在底板上，以免导线折断。

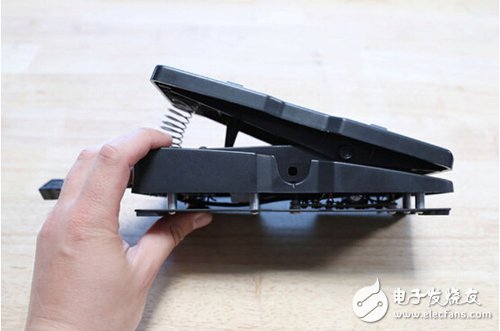

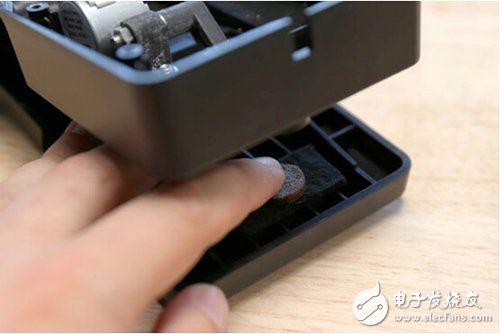

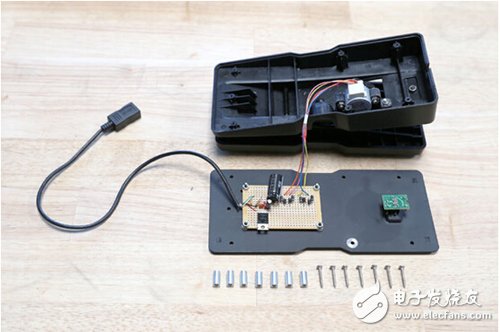

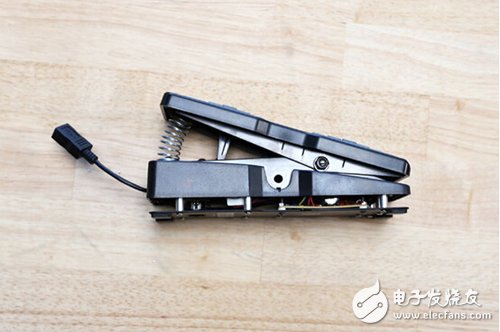

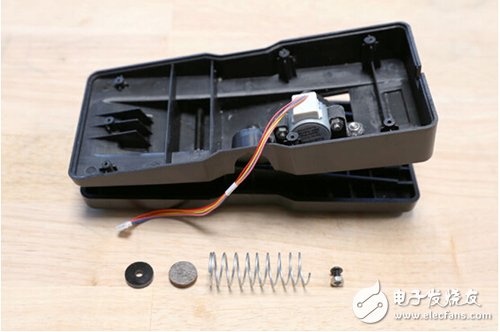

18、组装

使用1/2’’的金属垫片和3/4’’的螺丝钉进行组装固定。

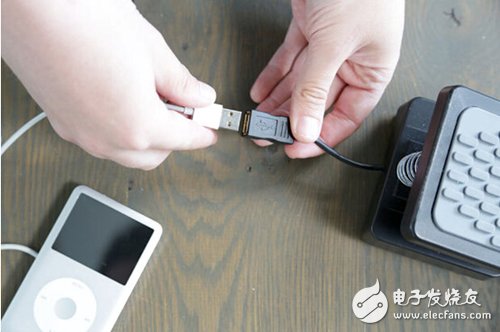

19、使用

插上设备，开始充电。不要指望这个设备能够快速充满电。这是一个缓慢而又不断积累的充电过程。

---------------------------
