结合IC设计和通用MCU实现同步Boost移动电源

　　1.引言

　　随着iphone、ipad带动的全球智能手机、平板的风靡一时，人手一部智能手机已经不再是遥远的梦想，手机与平板是人们外出的必备物品，除了兼具通信、拍照、电脑功能之外，这些数码设备同是也是一种时尚体现，对轻巧纤薄的完美外形之极致追求与电池的续航能力成为一对矛盾。为了追求完美，iphone、ipad更是设计出一体化用户不可拆卸机身，电池无法拆卸，于是移动电源成为了数码后备电源的必须品，其市场需求随着智能设备的发展迅速扩大。

　　2.方案分析

　　2.1 技术规格与方案比较

　　当前适用于手机平板的主流移动电源的规格为：

　　（1）具有锂电池充放电管理功能；

　　（2）5V/500mA/1A/2A输出。

　　其中，锂电池充放电管理由“保护IC＋ASIC或MCU” 实现，5V/500mA/1A/2A输出由锂电池Boost升压加反馈控制实现。在移动电压的方案中，最关键的指标和技术难点是Boost升压输出的效率，因为锂电池充电电源一般来自220V市电充电器，不需要特别强调效率，而Boost升压是将电池的电能输出给手机、平板，充电效率特别重要。以 10000mA时的移动电源为例，90%的效率与70%效率的Boost充电电路，输出电能相差2000mAh，从用户体验来看，效率低的移动电源发热严重，安全隐患也较大。Boost电路主要有两种，一种为二极管续流Boost，电路相对简单，一种为同步Boost，电路相对复杂，对控制时序的精度要求高，过去几年由于需求旺盛，为了快速出货，大量方案均采用二极管续流的Boost方案，价格战非常剧烈，因此，高端厂家开始转移到同步Boost方案。

　　2.2 专用MCU的同步Boost方案

　　移动电源专用MCU HT45F4M的方案是当前市场广泛采用的同步Boost方案，具有电路简洁，效率高的特点，原厂提供的技术指标为：静态耗电小于10uA，实测放电转换效率最高超过91%（5V/700mA输出时）。锂电池保护机制：过流过压过温保护。其同步Boost的原理图与二极管续流Boost对比如图1所示。

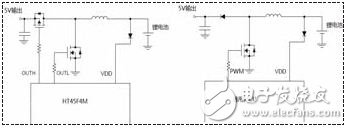

　　图1 HT45F4M同步Boost与通用MCU二极管续流Boost对比

　　由图1所致可见，HT45F4M与通用MCU相比，主要特点是内置互补式的PWM输出功能，通过OUTL、OUTH的PWM互补时序，分别控制NMOS、 PMOS的通断，从而实现同步Boost。我们实测过该方案的成品，效率与厂家提供的指标基本一致，与二极管Boost方案相比，1A以上大电流工作时，其功率器件发热量低，效果差别明显，性能良好。
